IMPORTANT:
Réglez la hauteur minimale du rabatteur avant de vérifier ou de régler la tension du capteur de hauteur du rabatteur. Pour
obtenir des instructions, consultez
l'écartement entre le rabatteur et la barre de coupe, page
NOTE:
Consultez les instructions de la cabine dans le manuel d'opération des andaineuses.
NOTE:
Cette procédure n'est pas nécessaire pour les plateformes utilisées avec les andaineuses de série M.
1. Vérifiez que le capteur avant-arrière du rabatteur est orienté correctement pour l'andaineuse avant de vérifier la
tension. Pour obtenir des instructions, consultez
avant-arrière – Séries M1 et M2 uniquement, page
2. Abaissez complètement le rabatteur.
3. Utilisez l'écran de suivi de performance de la récolte (SPR) (andaineuses série M1) ou l'écran HarvestTouch
(andaineuses série M2), ou un voltmètre (si vous mesurez le capteur manuellement) pour mesurer la plage de tension.
Si vous utilisez un voltmètre, vérifiez la tension du capteur entre la broche 2 (masse) et la broche 3 (signal). Consultez
le tableau pour connaître les exigences de plage.
IMPORTANT:
Pour mesurer la tension de sortie du capteur de hauteur du rabatteur, le moteur doit être activé et alimenter le
capteur.
4. Levez complètement le rabatteur.
5. Vérifiez la tension. Si le capteur a besoin d'être ajusté, consultez l'étape
6. Abaissez complètement le rabatteur.
7. Coupez le moteur et retirez la clé du contact.
8. Ouvrez le capot du diviseur. Pour les instructions, consultez
9. Repérez l'emplacement du capteur de hauteur du
rabatteur (B).
10. Desserrez les contre-écrous (D) et (E).
11. Réglez la longueur de la tige filetée (A) sur la dimension (C)
165 mm (6,5 po).
12. Vérifiez la tension du capteur de hauteur du rabatteur en
position abaissée. Réajustez la longueur de la tige filetée
pour obtenir la tension recommandée.
13. Resserrez les contre-écrous à la main jusqu'à ce qu'ils
soient ajustés, puis resserrez le contre-écrou (D) et (E)
encore d'un quart de tour.
14. Levez complètement le rabatteur.
15. Vérifiez la tension du capteur de hauteur du rabatteur en
position relevée. Si des réglages sont nécessaires, passez à
l'étape
16, page 186
262739
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
5.9 Dégagement entre le rabatteur et la barre de coupe, page 207
207..
4.17.3 Vérification et réglage de l'orientation du capteur de position
186.
185
6, page 185
à l'étape
7.2.1 Ouverture du capot du diviseur, page
D
A
E

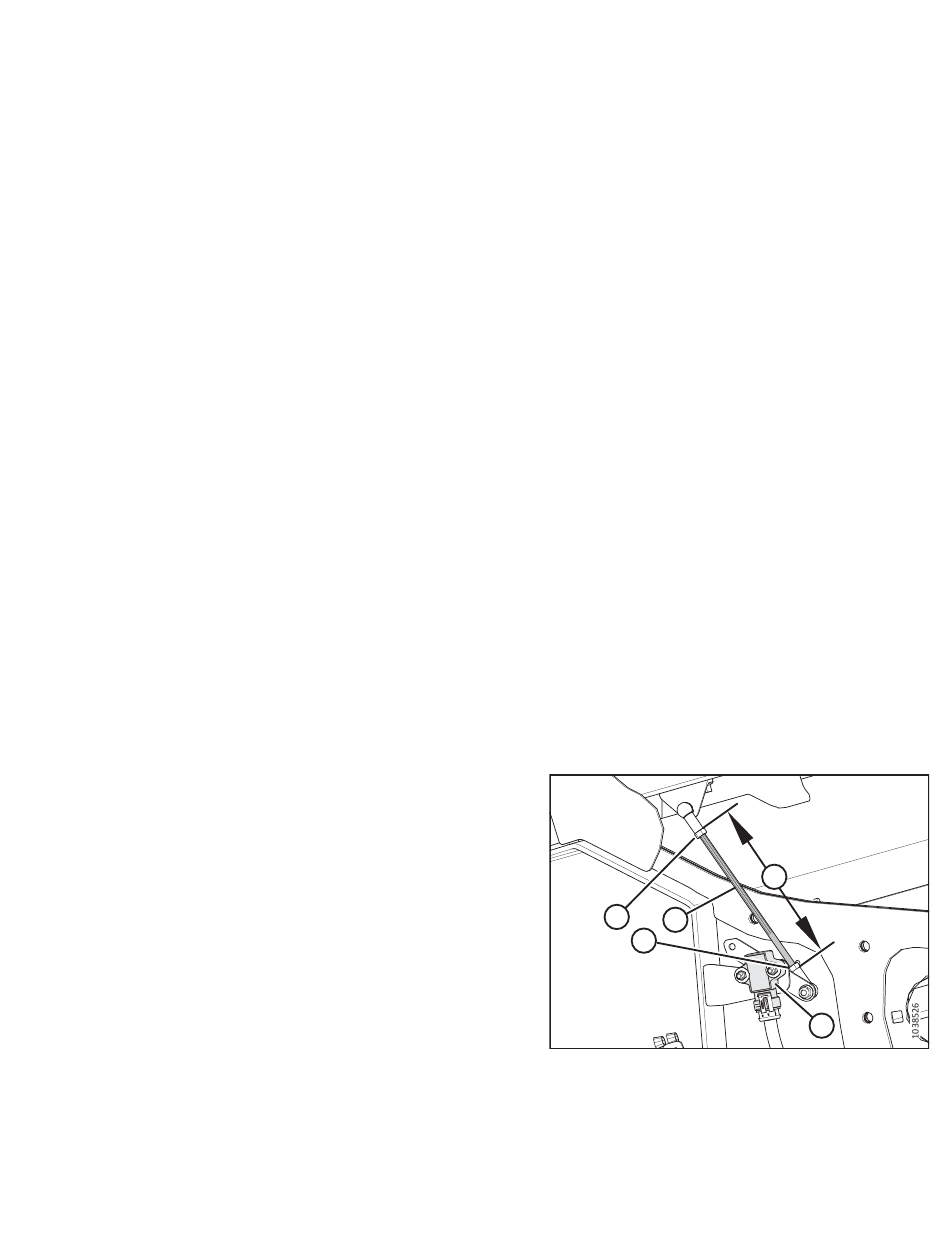

Figure 4.145: Capteur de hauteur du rabatteur – Bras
de rabatteur droit abaissé
et
5.9.1 Mesure de
MC
19, page 186
236.
C
B
Révision A
