Raccordement du moteur à un mégohmmètre
Procédez en fonction du type de démarreur.
Raccordement d'un moteur à démarreur mécanique à un mégohmmètre
Lorsque le sectionneur principal et le démarreur du moteur du compresseur sont ouverts,
raccordez le moteur à un mégohmmètre comme suit :
1.
À l'aide d'un mégohmmètre, mesurez la tension entre les phases, et entre chaque phase et la
terre. Voir l'Illustration 15. Interprétez ces mesures à l'aide du graphique de l'Illustration 17.
2.
Si les mesures diminuent en dessous de la zone ombrée, retirez les fils externes du moteur et
répétez le test.
Remarque : Raccordez le moteur à démarreur à un mégohmmètre à température
ambiante après 24 heures d'inactivité.

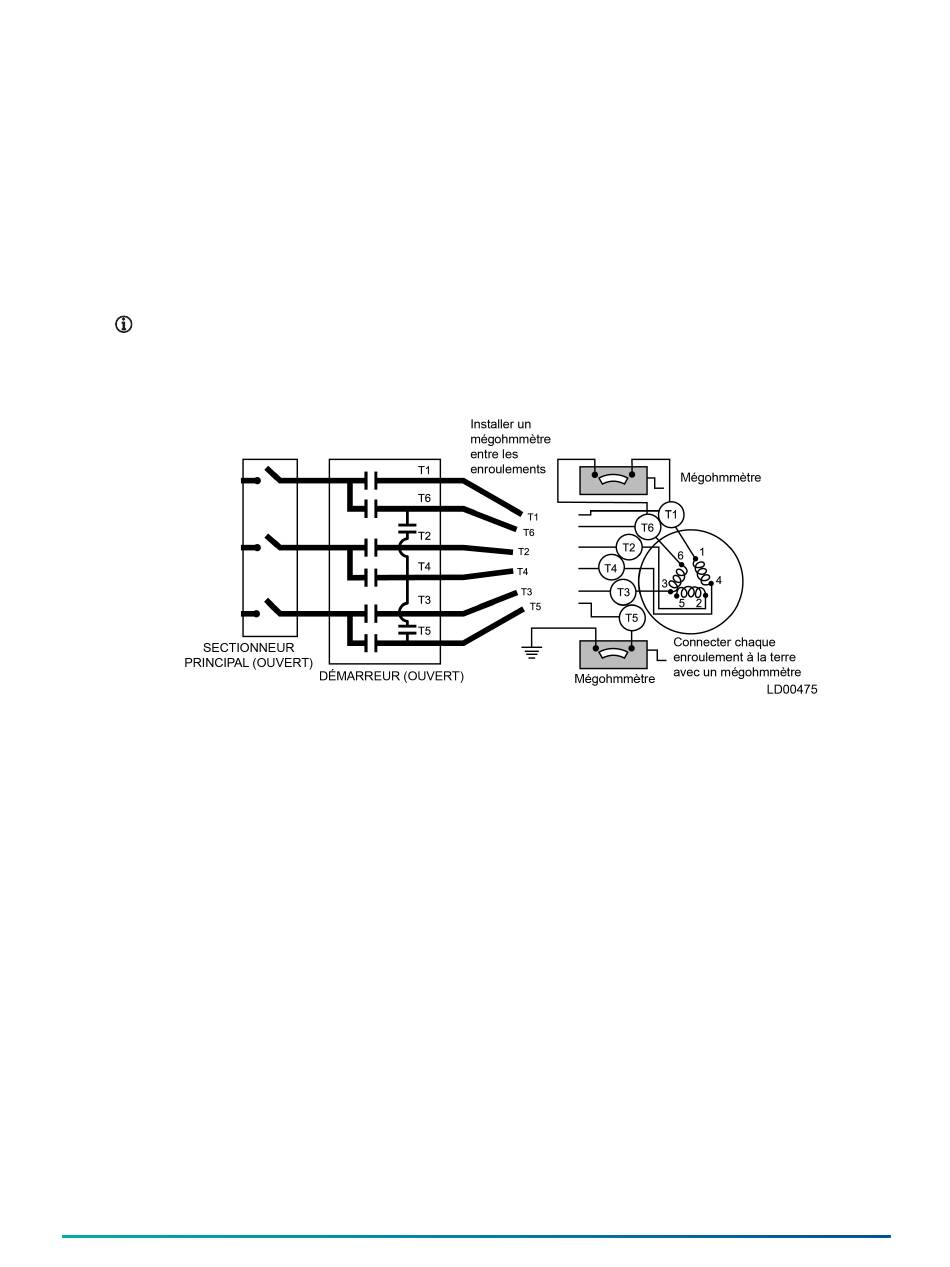

Illustration 15 : Raccordement des enroulements du moteur - Démarreur mécanique
Raccordement d'un moteur à démarreur progressif électronique ou à VFD à
un mégohmmètre
1.
Déconnectez les fils d'alimentation du démarreur à VFD ou du démarreur électronique du
moteur. Ceci est nécessaire pour que seul le moteur soit soumis à la tension appliquée par le
mégohmmètre.
2.
À l'aide d'un mégohmmètre, mesurez la tension entre les phases, et entre chaque phase et la
terre. Voir Illustration 16. Interprétez ces mesures à l'aide du graphique de l'Illustration 17.
54
Modèle YK G, avec R-134a, R-513A, ou R-1234ze
