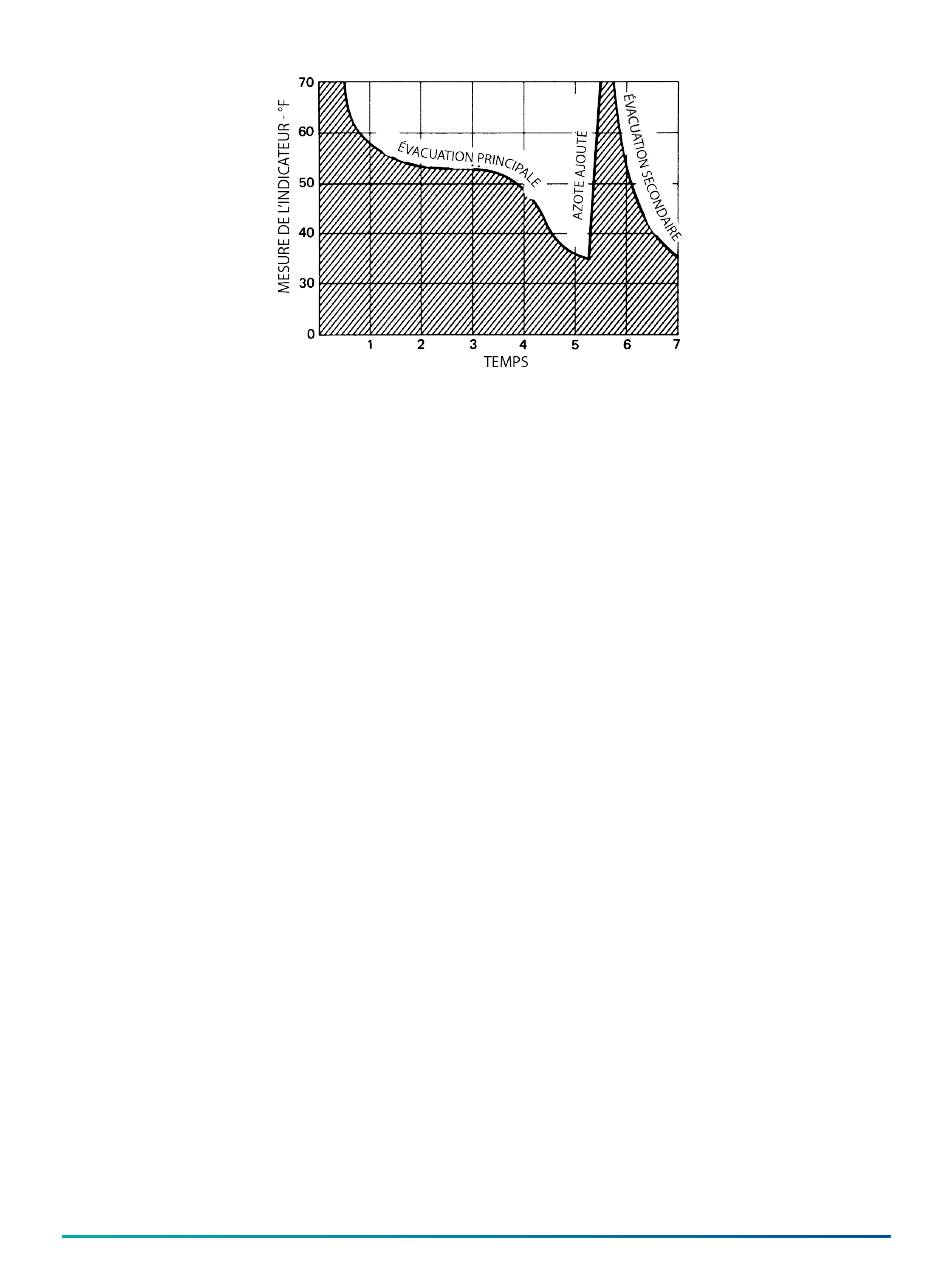

Illustration 14 : Courbe de saturation
Lorsque ce point est atteint, pratiquement tout l'air a été évacué du système, mais il reste encore
une petite quantité d'humidité. Afin de fournir un milieu permettant d'acheminer cette humidité
résiduelle vers la pompe à vide, de l'azote doit être introduit dans le système pour l'amener
au niveau de la pression atmosphérique. La température de l'indicateur revient à environ la
température ambiante. Fermez à nouveau le système et lancer la deuxième évacuation. La quantité
relativement faible d'humidité restante est entraînée par la pompe à vide et la température ou
la pression indiquée par l'indicateur baisse uniformément jusqu'à atteindre une température de
1,6 °C ou une pression de 5000 μm.
Lorsque l'indicateur de vide enregistre cette température ou pression, c'est un signe positif que
le système est déshydraté à la limite recommandée. Si ce niveau ne peut être atteint, il est évident
qu'il existe une fuite dans le système. Toutes les fuites doivent être résolues avant que le système
ne puisse être évacué à 1,6 °C ou à 5000 μm. Lors de l'évacuation de la déshydratation, surveillez
attentivement le niveau de vide et veillez à ce qu'il ne descende pas en dessous de 5000 μm ce qui
équivaut à 1,6 °C.
Si la relation pression-température chute à 0 °C, l'eau du système gèle et la mesure de la pression
est incorrecte. Suivez les étapes ci-dessous pour vous guider dans la déshydratation :
1.
Connectez une pompe à vide de grande capacité, avec indicateur, au système à l'aide des
raccords de vapeur, comme indiqué à l'Illustration 13, puis démarrez la pompe.
2.
Ouvrez grand toutes les vannes du système. Assurez-vous que toutes les vannes avec accès à
l'atmosphère sont fermées et que des capuchons évasés sont installés sur les sorties.
3.
Faites fonctionner la pompe à vide jusqu'à ce qu'une pression de 5 000 μm soit atteinte. Voir
Tableau 10 pour les valeurs de pression et de température correspondantes afin d'éviter la
congélation de toute humidité piégée dans le système.
4.
Fermez la connexion de la vanne de charge du système à la pompe à vide pour démarrer le
test de maintien sous vide de 8 heures. Notez le temps et la pression.
5.
Maintenez le vide obtenu à l'étape 4 ci-dessus dans le système pendant 8 heures. Même
une légère augmentation de pression peut indiquer une fuite ou la présence d'humidité,
ou les deux. Il est important de vérifier le changement de pression avec le refroidisseur à la
même température. La pression change proportionnellement à la température et affecte les
résultats.
Modèle YK G, avec R-134a, R-513A, ou R-1234ze
47
