Entretien occasionnel
Les intervalles d'entretien/réparation des pièces suivan-
tes dépendent pour beaucoup des conditions d'utilisation
du pulvérisateur et ne peuvent donc pas être précisés.
Remplacement des clapets et membranes
Clapets
Jeu de réparation des pompes à membranes (clapets, joints,
membranes, etc.)
Type de pompe
363
463

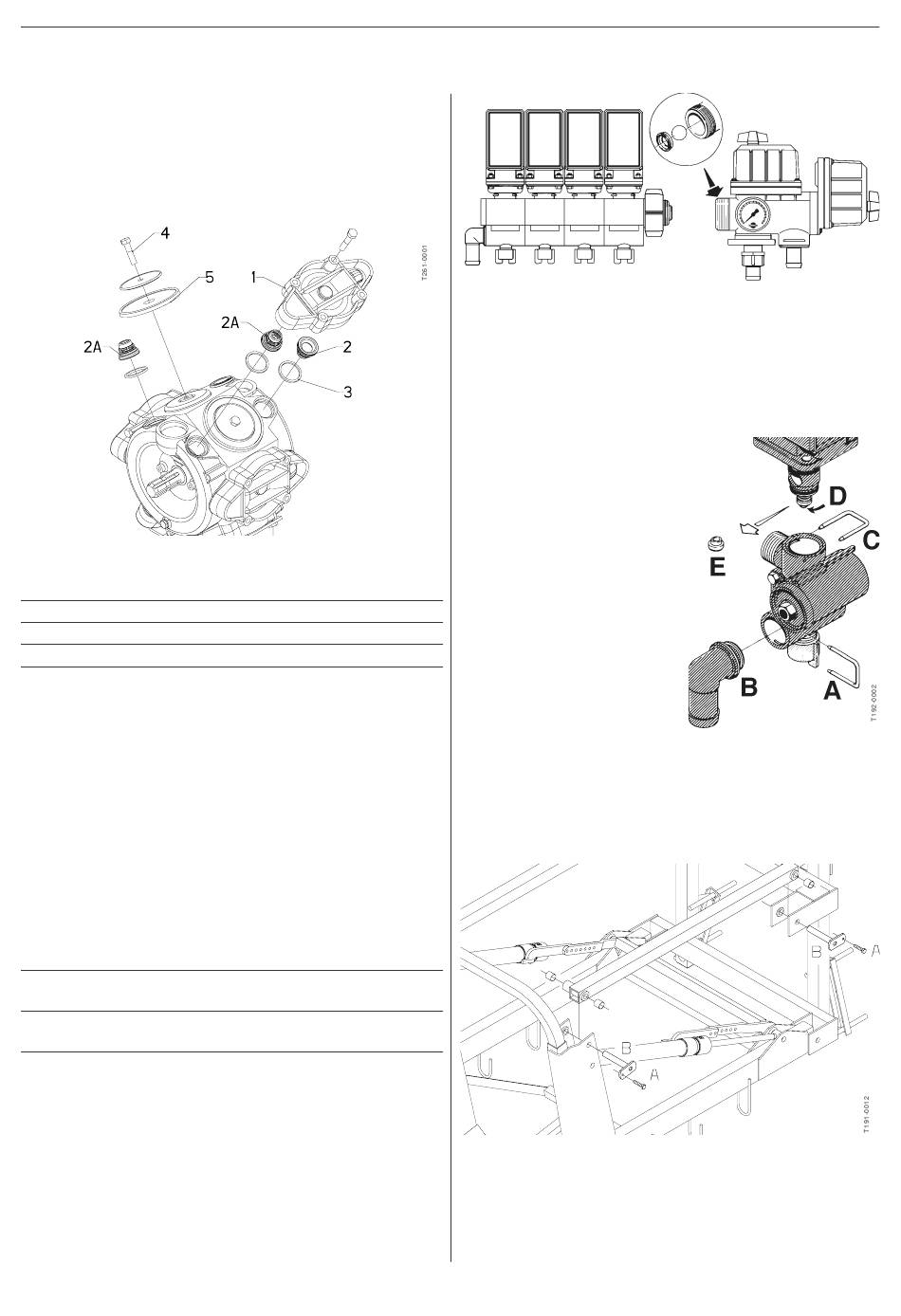

Démontez le couvercle 1. Avant d'enlever les clapets 2,
notez leur orientation afin de les replacer correctement.
NOTA : Un clapet spécial avec soupape blanche 2A doit
être monté à l'emplacement indiqué.
Nous vous recommandons d'utiliser des joints neufs 3
lors du remontage.
Membranes
Enlevez la coupelle 4. La membrane 5 est alors accessi-
ble. Si le carter du vilebrequin est mouillé, séchez et
regraissez bien la pompe. Vérifiez aussi que le trou de
vidange sous la pompe n'est pas bouché. Remontez les
pièces avec la boulonnerie d'origine en suivant les
couples de serrage ci-après.
Pompe
Couvercle
Modèle
Membrane Nm
363
90
463
90
Vérification/Remplacement du siège de bille
dans l'unité de réglage EC
Si vous avez un problème d'étanchéité avec la vanne O/
F générale (les buses gouttent lorsque la vanne est
fermée), vérifiez la bille et son siège.
Positionnez la vanne O/F générale sur pulvérisation
pour éviter que la bille ne tombe. Enlevez les deux
boulons qui fixent la vanne sur le support et dévissez
l'écrou A.
COMMANDER-TWIN FORCE
Réf. Pièce HARDI
750342
750343
Boulon
Membrane Nm
90
90
Vérifiez l'état de la bille et de son logement. Remplacez
les si nécessaire.
Vérification/Remplacement des joints de
valve des distributeurs
A vérifier régulièrement pour assurer une bonne étan-
chéité. Faites fonctionner le pulvéri-
sateur à l'eau claire et ouvrez la
vanne O/F générale et tous les
distributeurs.
Enlevez l'agrafe A et le tuyau
de retour des compensateurs
B. Une fois le siège vidangé, il
ne doit plus y avoir d'écoule-
ment au retour des compen-
sateurs. En cas de fuite,
changez le joint E.
Enlevez l'agrafe C et la
vanne motorisée. Dévissez
la vis D et remplacez le joint
E. Remontez toutes les
pièces dans l'ordre inverse.
Remplacement des bagues d'usure,
relevage de la rampe
Vérifiez régulièrement les bagues d'usure et remplacez
les si elles sont usées.
1. Attelez le pulvérisateur au tracteur et dépliez la
rampe en position travail.
2. Levez la section centrale avec un moyen de levage
quelconque et maintenez la pour que les bras du
parallélogramme ne supportent plus la charge.
A
T192-0001
37
