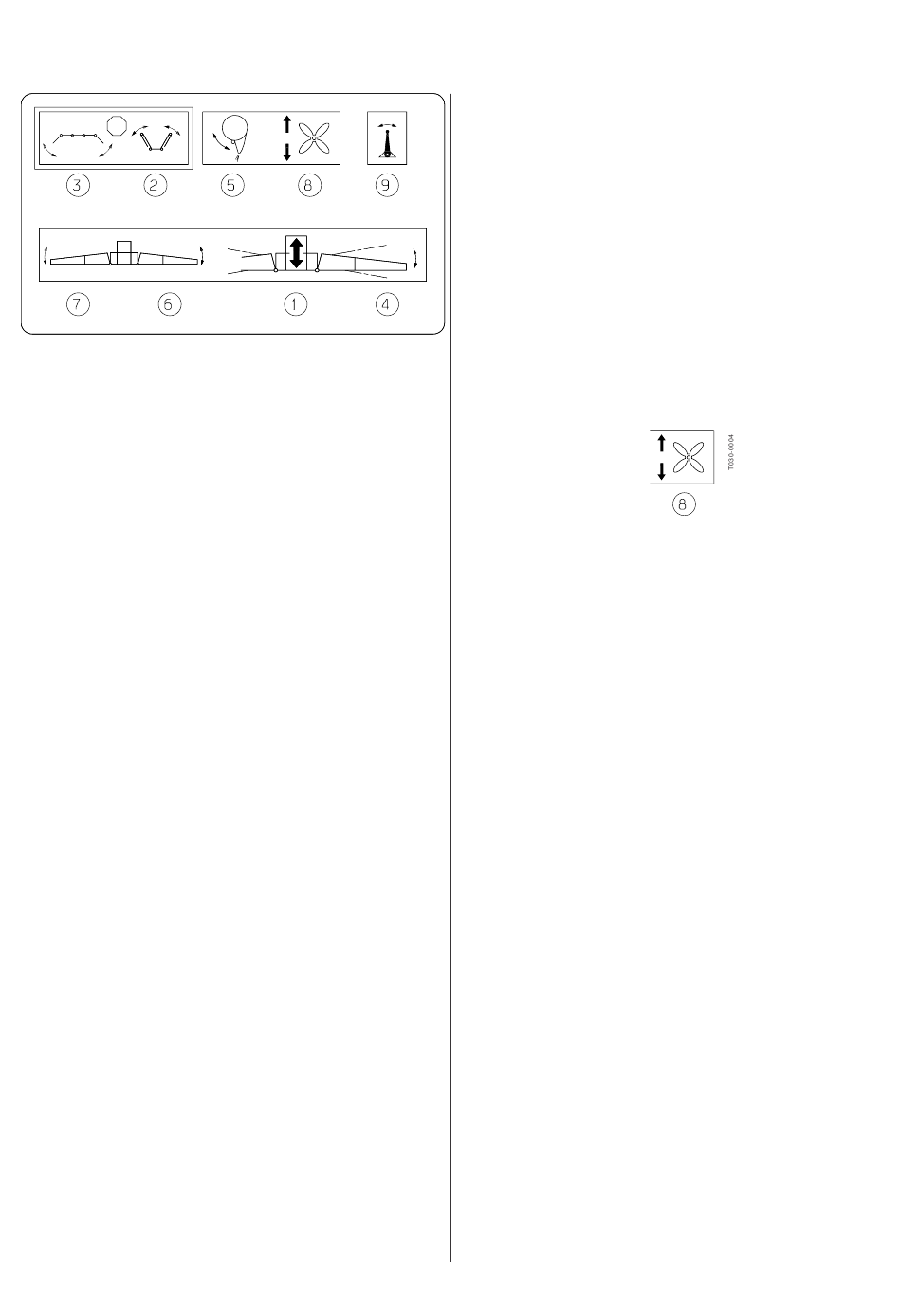

Pour déplier/replier la rampe HAZ, suivez la
procédure ci-dessous
Dépliage de la rampe
NOTA! Vérifiez que les chaînes de transport sont
enlevées et la rampe dégagée de ses supports de
transport avant de continuer.
1. Relevez l'interrupteur 1 pour lever la rampe et la
dégager des supports de transport.
2. Relevez l'interrupteur 2 pour déplier les sections
intermédiaires.
Les verrouillages de transport arrière se débloquent
automatiquement.
3. Baissez les interrupteurs 6 et 7 pour annuler la
géométrie variable.
4. Relevez l'interrupteur 3 pour déplier les sections
d'extrémité.
5. Agissez sur l'interrupteur 4 pour annuler le correcteur
de dévers.
6. Baissez l'interrupteur 1 pour descendre la rampe à
environ 50 cm au dessus des cultures ou du sol.
7. Afin de diminuer la dérive et/ou augmenter la péné-
tration dans la culture, vous pouvez orienter la rampe
vers l'avant ou vers l'arrière en agissant sur l'interrup-
teur 5.
Repliage de la rampe
1. Vérifiez que l'interrupteur 4 (correcteur de dévers) est
en position neutre.
2. Vérifiez que l'interrupteur 5 (orientation avant/arrière)
est en position neutre.
3. Baissez l'interrupteur 1 pour relever la rampe.
4. Repliez les sections d'extrémité, interrupteur 3.
5. Relevez les interrupteurs 6 et 7 de géométrie varia-
ble.
6. Repliez les sections intermédiaires, interrupteur 2.
Les verrouillages de transport arrière s'enclenchent
automatiquement.
7. Baissez la rampe, interrupteur 1, jusqu'à ce qu'elle
repose dans les supports de transport.
Correcteur de dévers hydraulique
Il permet l'inclinaison hydraulique de la rampe entière
(interrupteur 4), indispensable sur terrains en pente.
COMMANDER-TWIN FORCE
NOTA! N'oubliez pas de remettre en position centrale
avant de replier la rampe.
Géométrie variable
La géométrie variable (interrupteurs 6 et 7) permet
l'inclinaison individuelle des bras de rampe droit et
gauche.
Orientation de l'ensemble air/buses
L'ensemble air/buses peut être orienté d'environ 40°
vers l'avant et 30° vers l'arrière. Voir chapitre «Techni-
que d'assistance d'air».
T030-0004
Réglage de la vitesse de rotation de la turbine
Augmentation de la vitesse
Diminution de la vitesse
La vitesse de rotation maximum de la turbine est de
3100 t/mn ce qui donne une vitesse d'air d'environ 40 m/
sec.
La vitesse de rotation de la turbine est indiquée par un
manomètre.
Tableau de conversion entre pression et vitesse de
rotation de la turbine – Voir chapitre «Technique d'as-
sistance d'air».
IMPORTANT! Pour éviter tout choc au démarrage des
turbines, réglez toujours la vitesse de rotation sur 0
avant d'engager la prise de force.
Roues de support de rampe
La rampe est munie de 2 roues de support. Il est recom-
mandé de les utiliser si vous traitez avec la rampe en
position basse sur sol nu ou culture au 1
croissance. Aux stades de croissance suivants, il est
préférable de les remonter.
IMPORTANT! Lorsque vous roulez sur une voie publi-
que, les roues doivent être repliées et fixées pour ne
pas dépasser les dimensions hors tout de l'appareil
suivant les lois en vigueur.
Suspension de la rampe
La suspension s'adapte à la plupart des conditions et ne
demande pas de réglage. Elle maintient la rampe
parallèle au sol et compense les inégalités du terrain.
Cependant des conditions ou situations particulières
peuvent demander une réaction plus ou moins rapide de
la suspension.
er
stade de
21
