5 PRÉSENTATION DU LOGICIEL UROSTYM®

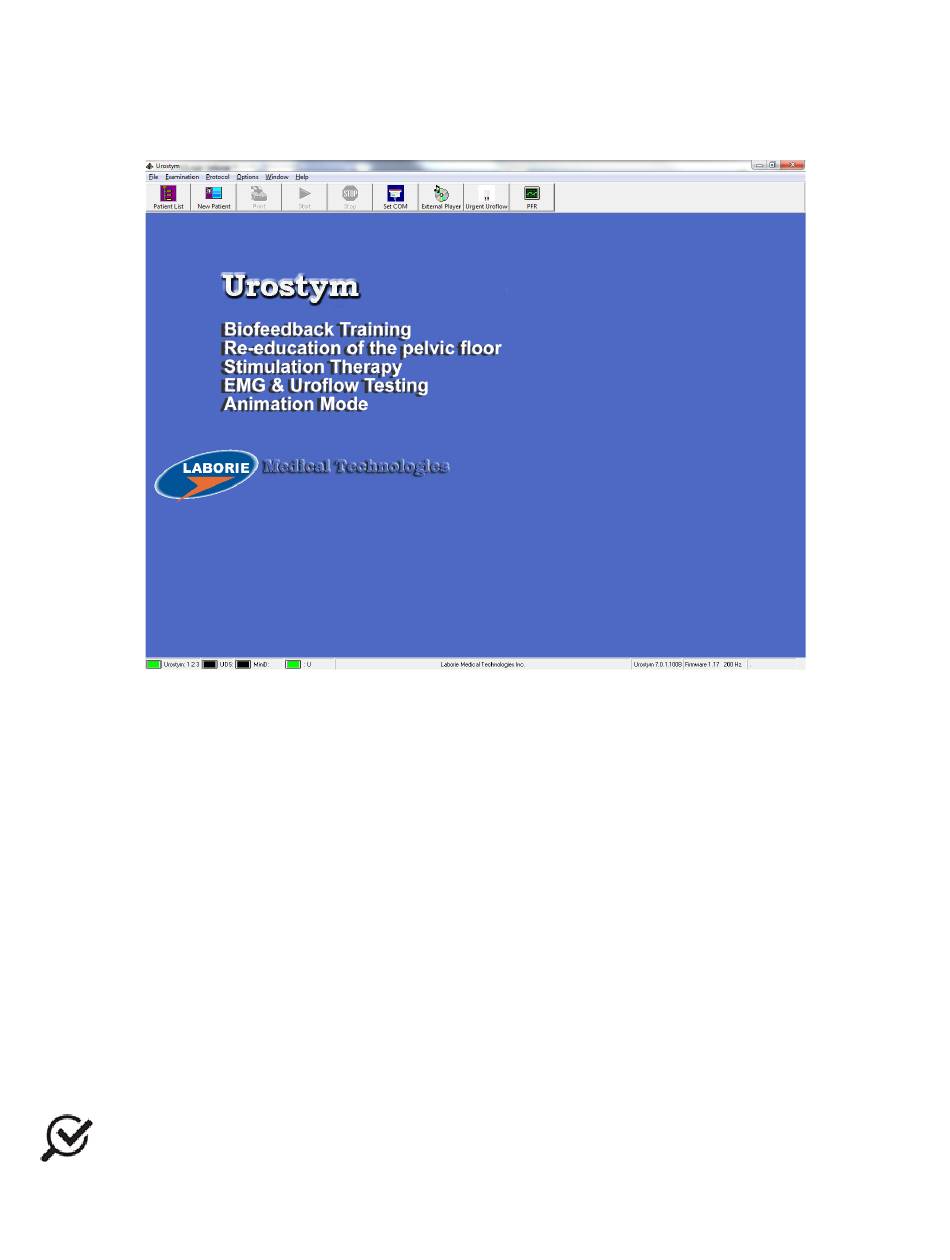

La fenêtre principale d'Urostym
ci-dessous):
Barre du Menu
principal
Barre d'outils patient
Touche Liste des
Patients
Barre d'état
Les périphériques mappés (également appelé périphériques connectés) seront affichés dans la barre d'état en
regard du nom de périphérique. Par exemple, au bas de l'image ci-dessus :
•
Le canal 1 est relié à l'unité Urostym
•
Le canal 2 (EMG1) et Manométrie (transducteur P4) sont reliés à l'unité UDS
•
L'urodébitmètre est relié au simulateur (pseudo périphérique)
Si un appareil n'est pas relié, l'indicateur dans la barre d'état est noir ; si le dispositif est relié, mais non
connecté, l'indicateur est rouge ; si le dispositif est relié et connecté, l'indicateur est vert.
32
® est composée de quatre différentes sections (mises en évidence dans le schéma
La barre du Menu principal permet d'accéder rapidement à toutes les fonctions. Il contient les
sous-menus suivants : File (Fichier), Examination (Examen), Protocol (Protocole), Options,
Window (Fenêtre) et Help (Aide).
Les touches de The Patient Toolbar (La barre d'outils patient) permettent d'accéder rapidement
aux fonctions les plus fréquemment utilisées.
Le touche de la Patient List (Liste des Patients) permet une visualisation rapide et facile des
dossiers des patients. Ces fonctions sont également disponibles dans le menu principal et la
barre d'outils.
Au bas de l'écran d'accueil de l'Urostym
de connexion de l'Urostym
nom de la clinique, la version du logiciel, la version du firmware et l'indicateur de notification.
®
®
on trouve une barre d'état qui contient un indicateur
®
, l'état de connexion de l'UDS, l'état de connexion du simulateur, le
®
LABORIE Urostym Manuel du propriétaire de l'UST-UM07, MAN1057-FR
