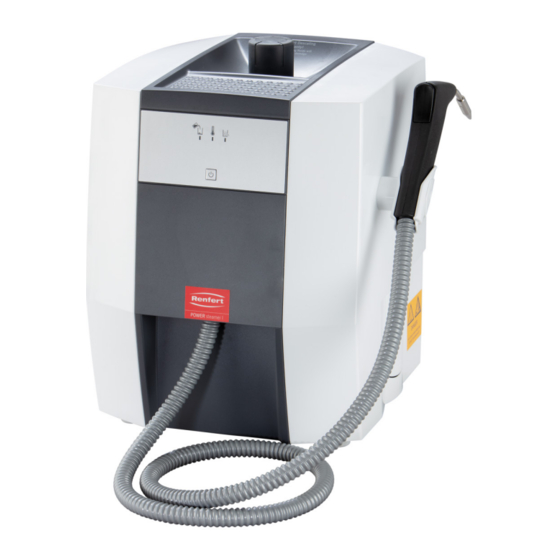

Page 1 POWER steamer 1 & 2 ORIGINALBEDIENUNGSANLEITUNG Made in Germany...
Page 3 POWER steamer 1 & 2 Made in Germany...
Page 4 5.1 Einschalten / Ausschalten �� 5�1�1 POWER steamer 2: �� 5�2 Abdampfen �� 5�3 Tank leer - Wasser nachfüllen �� 5�3�1 POWER steamer 1 �� 5�3�2 POWER steamer 2 �� 5�4 Druck ablassen - steam outlet �� 5�4�1 „steam outlet“-Funktion aktivieren: ��...
Page 5 Anwendung nur im gewerblichen Bereich gestattet! Bestimmungswidrige Verwendung An diesem Produkt dürfen nur die von der Firma Renfert GmbH gelieferten oder freigegebenen Zubehör- und Ersatzteile verwendet werden� Die Verwendung von anderen Zubehör- oder Ersatzteilen kann die Sicherheit des Gerätes beeinträchtigen, birgt das Risiko schwerer Verletzungen, kann zu Schäden an der Umwelt oder zur Beschädigung des Produkts führen�...
Page 6 Insbesondere dürfen zum Entkalken nur Renfert Entkalker oder von Renfert freigegebene Entkal- ker verwendet werden! Andere Entkalker oder Zusätze zur Desinfektion können den Druckkessel und mechanische Bau- teile schädigen und in kürzester Zeit zum Totalausfall führen. Das Gerät ist nicht geeignet, um Objekte zu desinfizieren.
Page 7 ► das Produkt in irgendeiner Art und Weise verändert wird - außer den in der Bedienungsanleitung beschriebenen Veränderungen. ► das Produkt nicht vom Fachhandel repariert oder nicht mit Original Renfert Ersatzteilen eingesetzt wird. ► das Produkt trotz erkennbarer Sicherheitsmängel oder Beschädigungen weiter verwendet wird.
Page 8 Anzeige „Tank leer“ (rot) 13 Revisionsverschluss 14 Überdruckventil - Auslassöffnung Die Anzeige „Aufheizen / Betriebsbereit“(orange / grün) 15 Netzkabel Anzeige „Verkalkungszustand“ (gelb) 16 Wasseranschluss (nur POWER steamer 2) Handstück 17 Werkzeug Revisionsverschluss Dampftaste 18 Wasserschlauch (nur POWER steamer 2) Handstückhalter POWER steamer 2 POWER steamer 1 Abb. - 6 -...
Page 9 1 Dichtungsset 1 Wasserschlauch (nur POWER steamer 2) Messstreifen zur Bestimmung der Wasserhärte und der Spülintervalle (siehe Kap� 4�5) Lieferformen 1845 X000 POWER steamer 1 1846 X000 POWER steamer 2 Zubehör 1845 0200 POWER steamer Wandhalterung 1845 0100 POWER steamer descaler...
Page 10 Revisionsöffnung öffnen / schließen Öffnen Arbeitsschritte beachten: Muttern erst nur lösen, nicht entfernen! Gefahr durch unter Druck stehenden Wasserdampf! Vor Öffnen des Revisionsverschlusses sicherstellen, dass der Druckbehälter nicht mehr unter Druck steht. Dazu Tankverschluss (1, Abb. 1) öffnen und entfernen. Abb.
Page 11 Abgeplatzte Kalkstücke und Schlamm müssen durch regelmäßiges Spülen entfernt werden� Damit kann die Bildung einer festen Kalkkruste, die nur durch chemische Entkalkung entfernt werden kann, verhindert oder zumindest verzögert werden� Um die Wasserhärte zu reduzieren empfiehlt Renfert beim POWER steamer 2 den Einsatz des POWER steamer water softeners (siehe Zubehör). Wasseranschluss - POWER steamer 2 Gefahr von Brackwasserrückfluss in die Wasserversorgung! Zur Absicherung von Trinkwasser gegen Nichttrinkwasser muss zwischen dem gebäudeseitigen Wasseranschluss und...
Page 12 Für die ordnungsgemäße Funktion der Füllstandsmessung muss Leitfähigkeit des Wassers vorhanden sein� Dies ist bei Leitungs- und Trinkwasser in der Regel der Fall� Bei Betrieb an einer Wasserversorgung mit destilliertem Wasser muss bei Inbetriebnahme (einmalig!) dem Druckbehälter einen Kaffeelöffel Salz (Kochsalz), entspricht ca. 10 g, beigefügt werden. Dazu das Salz in einem Glas Wasser auflösen und in die Einfüllöffnung füllen. Das Salz wird nur beim Spülen oder Entkalken des Geräts ausgetragen. Deshalb ist die Zugabe nach jedem Spülen oder Entkalken des Gerätes erforderlich. Druckbehälter füllen ⇒...
Page 13 Ausschalten: ⇒ EIN / AUS-Taste kurz drücken ♦ Heizung wird ausgeschaltet� ♦ Alle Anzeigen sind aus� ⇒ POWER steamer 2: Wasserzufuhr schließen� 5.1.1 POWER steamer 2: Beim POWER steamer 2 wird, wenn erforderlich, nach dem Einschalten der Druckbehälter automatisch bis zur Füllstandssonde aufgefüllt� Abhängig vom vorhandenen Wasserduck, erfolgt der Füllvorgang in mehreren Etappen� Eine nicht geöffnete Wasserversorgung wird von dem Gerät erkannt (kein oder zu geringer Was- serdruck vorhanden) und die Pumpe wird nicht eingeschaltet.
Page 14 Es entstehen keine Wartezeiten durch notwendige Abkühlphasen wie bei der manuellen Befüllung� Wird ein POWER steamer 2 nicht an eine Wasserversorgung angeschlossen, verhält er sich wie ein POWER steamer 1 und ist auch so zu behandeln� Druck ablassen - steam outlet Um Wasser nachzufüllen, bevor die Anzeige „Tank leer“ (4, Abb. 1) dies anzeigt oder um Reinigungs- /...
Page 15 5.4.1 „steam outlet“-Funktion aktivieren: ⇒ Handstück aus Handstückhalterung entnehmen� ⇒ Dampftaste (8) betätigen und gedrückt halten� ⇒ EIN / AUS-Taste (3) kurz drücken. ♦ Die Anzeige „Aufheizen / Betriebsbereit“ (5) blinkt grün. ♦ Das Magnetventil wird geöffnet und Dampf entweicht über die Dampfdüse� ♦ Die Heizung wird abgeschaltet� ⇒ Dampftaste kann losgelassen werden� Abb. ⇒ Handstück in der Hand halten oder sicher ablegen, so dass der Dampf gefahrlos entweichen kann (z�...
Page 16 Waschbecken. Dokumentieren Sie die durchgeführten Wartungsarbeiten in dem separat zur Verfügung gestellten Wartungsplan. Dieser wird Im Reklamations- Garantiefall angefordert und ist Teil der Bewertung. Einen Wartungsplan finden Sie im Internet unter www.renfert.com/p918. Geben Sie dort die folgende Artikelnummer ein: 18450000 oder 18460000 und wählen Sie den Bereich „Downloads“. Reinigung Das Gerät auf keinen Fall abdampfen.
Page 17 Druckbehälter spülen In den im Kap. 4.5 ermittelten Intervallen ist das Gerät mindestens zu spülen. Verbrühungsgefahr durch heißes Wasser! Das im Druckbehälter enthaltene Wasser kann noch sehr heiß sein. Vorsicht beim Ablassen des Wassers über die Revisionsöffnung. Achtung: Verätzungsgefahr! Das Restwasser kann stark basisch sein (Lauge). Beim Spülen Schutzbrille und Schutzhandschuhe tragen! Um den Druckbehälter zu spülen, gehen Sie wie folgt vor: ⇒...
Page 18 Bei der Entkalkung Schutzbrille und Schutzhandschuhe tragen! Bei Hautkontakt umgehend mit Wasser abspülen. Beachten Sie das Sicherheitsdatenblatt. Achtung: Der Entkalker „Renfert POWER steamer descale“ ist ein Konzentrat. Nur in der unten beschrieben Weise verdünnt anwenden. Eine unverdünnte Anwendung schädigt das Gerät.
Page 19 Vor dem Tausch: ► Druck ablassen und ausschalten. ► Abkühlen lassen. ► Netzstecker ziehen. Ersatzteile Verschleiß- bzw. Ersatzteile finden Sie in der Ersatzteilliste im Internet unter www.renfert.com/p918� Geben Sie dort die folgende Artikelnummer ein: 18450000 oder 18460000� Aus der Garantieleistung ausgeschlossene Teile (Verschleißteile, Verbrauchsteile) sind in der Ersatzteilliste gekennzeichnet� Seriennummer, Herstelldatum und Geräte-Version befinden sich auf dem Geräte- Typenschild�...
Page 20 Störungen beseitigen Störungen Ursache Abhilfe Keine Reaktion bei Drü- • Gerät nicht am Stromversorgung ange- • Netzstecker in Steckdose der Gebäudeinstallation cken der EIN / AUS-Taste schlossen� einstecken� POWER steamer 2: • Gerät nicht an Wasserzufuhr ange- • Gerät an Wasserzufuhr anschließen und Wasserzu- Keine automatische Be- schlossen oder Wasserzufuhr nicht fuhr vor dem Einschalten des Geräts öffnen.
Page 21 (*): Das Blinken mit der genannten Anzahl wiederholt sich nach ca� 3 Sek� Weitere Blinksignale der roten LED signalisieren Fehlerzustände, die durch den Bediener nicht behoben werden können� Technische Daten POWER steamer 1 POWER steamer 2 Artikelnummer 1845 0000 1845 1000 1845 2000 1846 0000 1846 1000 1846 2000 Nennspannung / V zulässige Netzspannung / V:...
Page 22 Bitte informieren Sie sich bei Ihren lokalen Behörden über die ordnungsgemäße Entsorgung� 10.2.2 Besondere Hinweise für Kunden in Deutschland Bei den Renfert Elektrogeräten handelt es sich um Geräte für den kommerziellen Einsatz� Diese Geräte dürfen nicht an den kommunalen Sammelstellen für Elektrogeräte abgegeben werden, sondern werden direkt von Renfert zurückgenommen�...
Page 23 - 21 -...
Page 24 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
Page 25 POWER steamer 1 & 2 Made in Germany...
Page 26 5.1 Switching on / off �� 5�1�1 POWER steamer 2: �� 5�2 Steam cleaning �� 5.3 Tank is empty - refill with water �� 5�3�1 POWER steamer 1 �� 5�3�2 POWER steamer 2 �� 5�4 Releasing pressure - steam outlet �� 5�4�1 Activating the steam outlet function: �� 5.4.2 Switching off the steam outlet function: ��...
Page 27 Commercial use only! Improper use Only spare parts and accessories supplied or authorized by Renfert GmbH may be used with this prod- uct. If other spare parts or accessories are used, this could have a detrimental effect on the safety of the equipment, increase the risk of serious injury and lead to damage to the environment or the product itself�...
Page 28 Send the equipment in for repair! ► Only operate the equipment under supervision. ► Please observe the national accident prevention regulations! ► Information on REACH and SVHC is available on our website at www.renfert.com, in the Support area. 2.4.2 Specific information ►...
Page 29 ► The product is altered in any way other than those alterations described in the operating instruc- tions. ► The product is not repaired by an authorized dealer or if original Renfert spare parts are not used. ► The product continues to be used despite obvious safety defects or damage.
Page 30 (orange / green) 15 Power cord "Calcification state" indicator (yellow) 16 Water connection (POWER steamer 2 only) Handpiece 17 Service cap tool Steam button 18 Water hose (POWER steamer 2 only) Handpiece holder POWER steamer 2 POWER steamer 1 Fig. - 6 -...
Page 31 1 Sealing set 1 Water hose (POWER steamer 2 only) Test strips for determining the water hardness and rinsing intervals (see Chap� 4�5) Delivery versions 1845 X000 POWER steamer 1 1846 X000 POWER steamer 2 Accessories 1845 0200 POWER steamer wall bracket...
Page 32 Opening / closing the service opening Opening Observe the steps: First loosen the nuts – do not remove them! Danger due to pressurized steam! Before opening the revision cap, ensure that the pressure tank is no longer pressurized. To do so, open the tank cap (1, Fig. 1) and remove it.
Page 33 Sludge and calcium deposits that have broken off must be removed by rinsing regularly. This can prevent or at least delay the formation of a hard calcium crust that can only be removed using chemical descaling� With the POWER steamer 2, Renfert recommends using the POWER steamer water softener (see accessories) to reduce water hardness. Water connection - POWER steamer 2...
Page 34 ⇒ Wipe off / remove excess water in the funnel-shaped upper housing. ⇒ Screw in the tank cap and tighten until it is finger tight. The POWER steamer 1 can be operated using both drinking water and distilled or deionized water. If the unit is a POWER steamer 2, and if it was connected to the water supply, it fills automatically after it is switched on (see Chap.
Page 35 Switching off: ⇒ Briefly press the ON / OFF button ♦ The heating is switched off. ♦ All indicators are switched off. ⇒ POWER steamer 2: Turn off the water supply. 5.1.1 POWER steamer 2: In the case of the POWER steamer 2, the pressure tank is automatically filled to the fill level probe if nec- essary, after the unit is switched on� Depending on the available water pressure, filling is carried out in several stages. The unit detects if the water supply is turned off (no water pressure or water pressure is insuffi- cient) and the pump is not switched on.
Page 36 If the POWER steamer 2 is connected to a water supply that is turned on, the loss of water as a result of the steam is automatically compensated for� There are no waiting times as a result of the required cooling phases as is the case when filling manually. If a POWER steamer 2 is not connected to a water supply, it operates like a POWER steamer 1 and must be handled in the same way� Releasing pressure - steam outlet In order to refill with water before the "Tank empty" indicator (4, Fig. 1) signals this, or in order to perform...
Page 37 5.4.1 Activating the steam outlet function: ⇒ Remove the handpiece from the handpiece holder� ⇒ Press the steam button (8) and hold down� ⇒ Briefly press the ON / OFF button (3). ♦ The "Heating / Ready for operation" indicator (5) flashes green� ♦ The solenoid valve is opened, and steam is released through the steam nozzle� ♦...
Page 38 Document the maintenance work carried out in the maintenance plan pro- vided separately. This will be requested in the case of a warranty claim and is part of the evaluation. A maintenance plan is available online at www.renfert.com/p918. Enter the following item number: 18450000 or 18460000 and select "Downloads".
Page 39 Rinsing the pressure tank The unit must be rinsed at least in accordance with the intervals determined in Chap. 4.5. Danger of scalding due to hot water! The water in the pressure tank may still be very hot. Be careful when draining the water through the service opening.
Page 40 In the event of skin contact, rinse immediately with water. Observe the safety data sheet. Caution: The descaling solution „Renfert POWER steamer descaler“ is a concentrate. Use only in diluted form as described below. Use without dilution will damage the device.
Page 41 ► Disconnect the power plug. Spare parts You can find components subject to wear and the spare parts on the spare part list in the internet at www�renfert�com/p918 Enter the following item number: 18450000 or 18460000� The components excluded from the warranty (wear parts, consumables) are marked in the spare parts list� The serial number, date of manufacturing and equipment version are shown on the nameplate of the equipment�...
Page 42 Errors Cause Corrective action "Tank empty" indicator • Calcium deposits have collected in the • Rinse / de-scale the pressure tank (see Chap� 6�3 (4, Fig. 1) lights up in red pressure tank or too much sludge has and 6�4)� although water is still in collected�...
Page 43 9�5 [20�9] 10�1 [22�3] Guarantee Renfert offers a 3-year guarantee on all parts of the equipment, provided that the equipment is properly used� Warranty claims may only be made upon presentation of the original sales receipt from the autho- rized dealer� Parts which are subject to natural wear and tear (wear parts) and consumables are excluded from the warranty�...
Page 44 10 Disposal information 10.1 Disposing of consumables 10.2 Disposing of the equipment The equipment must be disposed of by a specialist facility� The specialist facility must be informed of any residue in the equipment that is harmful to health� 10.2.1 Disposal information for countries in the EU To conserve and protect the environment, prevent environmental pollution, and improve the recycling of raw materials, the European Commission has adopted a directive that requires the manufacturer to accept the return of electrical and electronic equipment for proper disposal or recycling�...
Page 45 - 21 -...
Page 46 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
Page 47 POWER steamer 1 & 2 Made in Germany...
Page 48 5�1�1 POWER steamer 2: �� 5�2 Vaporiser �� 5�3 Réservoir vide - remplissage d'eau �� 5�3�1 POWER steamer 1 �� 5�3�2 POWER steamer 2 �� 5�4 Dépressurisation - steam outlet �� 5�4�1 Activer la fonction « steam outlet » : ��...
Page 49 Utilisation autorisée exclusivement dans un cadre professionnel ! Utilisation non conforme Seuls les accessoires et pièces de rechange fournis ou autorisés par la société Renfert GmbH peuvent être utilisés avec ce produit� L’utilisation d’autres accessoires ou pièces de rechange peut compromettre la sécurité de l’appareil, présente un risque de graves blessures, peut nuire à l’environnement ou endom-...
Page 50 ► Ne faire fonctionner l’appareil que sous surveillance. ► Respecter les directives nationales de prévention des accidents ! ► Vous trouverez des informations sur REACH et SVHC sur notre site Internet à la section Service (www.renfert.com). 2.4.2 Informations spécifiques ► Attention : risque de brûlures ! Pendant le fonctionnement, la température est élevée au niveau du couvercle du réservoir et de...
Page 51 ► si le produit n’a pas été réparé par un revendeur spécialisé ou si les pièces de rechange utilisées ne sont pas des pièces d’origine Renfert ; ► si le produit continue à être utilisé bien qu’il présente des risques pour la sécurité ou des dom- mages visibles ;...
Page 52 17 Outil pour le bouchon de l'ouverture de Bouton de jet de vapeur révision Support de pièce à main 18 Flexible à eau (seulement sur POWER 10 --- steamer 2) POWER steamer 2 POWER steamer 1 Fig. - 6 -...
Page 53 1 Flexible à eau (seulement sur POWER steamer 2) Bandes de mesure pour déterminer la dureté de l'eau et les intervalles de rinçage (voir le chap� 4�5) Type de livraison 1845 X000 POWER steamer 1 1846 X000 POWER steamer 2 Accessoires...
Page 54 Ouverture/fermeture de l'ouverture de révision Ouverture Respecter les étapes de travail : desserrer les écrous sans les retirer ! Risque dû à la vapeur d'eau sous pression ! Avant d'ou- vrir le bouchon de l'ouverture de révision, veiller à ce que le réservoir sous pression soit complètement dépres- surisé.
Page 55 Les morceaux de calcaire écaillés et la boue doivent être éliminés par un rinçage régulier� Cette mesure permet d'éviter ou du moins de retarder la formation d'une croûte calcaire solide qui ne peut être éliminée que par un détartrage chimique� Pour réduire la dureté de l'eau, Renfert recommande d'utiliser le POWER steamer 2 avec le POWER steamer water softener (voir les accessoires). Raccordement à l'eau - POWER steamer 2 Risque de retour d'eau saumâtre dans le réseau d'alimen-...
Page 56 ⇒ Éliminer/essuyer l'eau en excès dans la partie supérieure du carter en forme d'entonnoir� ⇒ Visser le bouchon de réservoir et le serrer à la main� Le POWER steamer 1 peut fonctionner aussi bien avec de l'eau potable qu'avec de l'eau distillée ou de l'eau déminéralisée.
Page 57 Mise à l'arrêt : ⇒ Appuyer brièvement sur le bouton MARCHE/ARRÊT ♦ Le chauffage est coupé. ♦ Tous les témoins s'éteignent� ⇒ POWER steamer 2 : fermer l'arrivée d'eau� 5.1.1 POWER steamer 2: Sur le POWER steamer 2, le réservoir sous pression est rempli automatiquement jusqu'à la sonde de niveau après sa mise en marche, si nécessaire. En fonction de la pression d'eau appliquée, le remplissage se fait en plusieurs étapes. L'appareil détecte si l'alimentation en eau n'est pas ouverte (pression d'eau absente ou trop faible) et la pompe est mise en marche.
Page 58 ♦ Le chauffage est coupé. Fig. 5.3.1 POWER steamer 1 Risque de brûlures dû à la vapeur qui s'échappe lors de l'ouverture du bouchon du réservoir et lors du remplissage ! N'ouvrir le bouchon de réservoir que lorsque le système est dépressurisé. Ne pas se pencher au-dessus de l'orifice de remplissage du réservoir sous pression lors du rem- plissage ! Si le bouchon coince à...
Page 59 5.4.1 Activer la fonction « steam outlet » : ⇒ Retirer la pièce à main de son support� ⇒ Actionner le bouton de jet de vapeur (8) et le maintenir enfoncé� ⇒ Appuyer brièvement sur le bouton MARCHE/ARRÊT (3)� ♦ Le témoin « Chauffage / opérationnel » (5) clignote en vert. ♦...
Page 60 En cas de réclamation au titre de la garantie, ce dernier est demandé et pris en considération. Vous trouverez un plan d'entretien sur Internet, sous www.renfert.com/p918. Saisir le numéro d’article suivant : 18450000 ou 18460000 puis choisir la zone «...
Page 61 Rinçage du réservoir sous pression L'appareil doit être rincé au minimum aux intervalles indiqués au chapitre 4.5. Risque de brûlure par la vapeur ! L'eau contenue dans le réservoir sous pression peut encore être très chaude. Effectuer la vidange de l'eau avec précaution par l'ouverture de révision. Attention : risque d'irritation ! L'eau résiduelle peut être fortement basique (lessive).
Page 62 Enlever immédiatement toute trace de liquide de nettoyage sur les surfaces de travail à l’aide d’un chiffon humide, puis essuyer avec un chiffon sec. Détartrer uniquement avec le détartrant « Renfert POWER steamer descale ». Ce produit contient un agent anticorrosion pour le réservoir sous pression.
Page 63 Pièces de rechange Les pièces de rechange et les pièces soumises à une usure naturelle se trouvent dans le catalogue des pièces de rechange, disponible sur le site Internet www�renfert�com/p918� Veuillez indiquer la référence de produit suivante : 18450000 ou 18460000� Les pièces non couvertes par la garantie (pièces d'usure et consommables) sont repérées dans le catalogue des pièces de rechange�...
Page 64 Élimination de défauts Défauts Cause Remède Aucune réaction lors de • L'appareil n’est pas raccordé à l'alimen- • Brancher la fiche secteur dans la prise de courant l'actionnement du bouton tation électrique� du bâtiment. MARCHE/ARRÊT POWER steamer 2: • L'appareil n'est pas raccordé à l'ali- • Raccorder l'appareil à l'alimentation en eau et ouvrir Aucun remplissage auto- mentation en eau ou celle-ci n'est pas l'alimentation en eau avant de mettre l'appareil en...
Page 65 Les autres signalétiques de clignotement des LED rouges indiquent des états d'erreur ne pouvant pas être résolus par l'utilisateur� Caractéristiques techniques POWER steamer 1 POWER steamer 2 Référence 1845 0000 1845 1000 1845 2000 1846 0000 1846 1000 1846 2000...
Page 66 L’application de prestations de garantie ne pourra avoir pour effet le prolongement de la garantie. Conditions spécifiques applicables aux POWER steamer 1 et 2 : Le non-respect des intervalles de nettoyage et d'entretien, ainsi que l'utilisation de détartrants non autori- sés entraînent l'annulation de la garantie� Afin de pouvoir bénéficier des droits à la garantie, il faut disposer de l’original de la facture de vente du détartrant utilisé� Documentez les travaux d'entretien réalisés dans le plan d'entretien mis à disposition séparément� En cas de réclamation au titre de la garantie, ce dernier est demandé et pris en considération.
Page 67 - 21 -...
Page 68 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
Page 69 POWER steamer 1 & 2 Made in Germany...
Page 70 5�1 Accendere / Spegnere �� 5�1�1 POWER steamer 2: �� 5�2 Vaporizzazione �� 5.3 Serbatoio vuoto - Riempimento con acqua �� 5�3�1 POWER steamer 1 �� 5�3�2 POWER steamer 2 �� 5�4 Scarico pressione - steam outlet �� 5�4�1 Attivazione funzione "steam outlet": �� 5�4�2 Disattivazione funzione "steam outlet": ��...
Page 71 Avvertenza Fornisce un’informazione utile per il comando che facilita l’uso dell’apparecchio. Il manuale d'uso è reperibile in formato elettronico sul nostro sito internet www.renfert.com/p918. Si prega quindi di inserire il seguente numero di codice del prodotto: 18450000 oppure 18460000. Occorre rispettare le disposizioni dell'UE in vigore per il prodotto Questo prodotto è...
Page 72 ► Utilizzare l’apparecchio solo sotto sorveglianza. ► Osservare le norme nazionali in materia di prevenzione degli infortuni! ► Informazioni su REACH e SVHC sono disponibili sul nostro sito internet www.renfert.com nella sezione Assistenza. 2.4.2 Avvertenze specifiche ►...
Page 73 ► il prodotto sia stato sottoposto a urti meccanici o in caso di caduta. ► non vengano rispettati gli intervalli di pulizia e manutenzione prescritti o venga utilizzato un decal- cificante non approvato da Renfert. Descrizione del prodotto Descrizione generica L'acqua viene riscaldata a circa 155 °C in un serbatoio a pressione. In tal modo si genera una pressione...
Page 74 14 Apertura di scarico valvola di sovrappres- sione Indicatore "Riscaldamento / Pronto esercizio" (arancione / verde) 15 Cavo di rete 16 Allacciamento alla rete idrica Indicatore "Stato di calcificazione" (giallo) (solo POWER steamer 2) Manipolo 17 Utensile chiusura di ispezione Tasto vapore 18 Tubo flessibile dell'acqua (solo POWER Portamanipolo steamer 2) 10 --- POWER steamer 2 POWER steamer 1 Fig. - 6 -...
Page 75 1 Spazzola per la pulizia 1 Set di guarnizioni 1 Tubo flessibile dell'acqua (solo POWER steamer 2) Strisce di misurazione per la rilevazione della durezza dell'acqua e degli intervalli di lavaggio (vedere capitolo 4.5) Modelli 1845 X000 POWER steamer 1 1846 X000 POWER steamer 2 Accessori 1845 0200 POWER steamer Supporto a parete 1845 0100 POWER steamer descaler 1846 0100 POWER steamer water softener...
Page 76 Apertura / Chiusura dell'apertura di ispezione Apertura Osservare la sequenza delle operazioni di lavoro: Prima allentare solo i dadi, senza rimuoverli! Pericolo dovuto a vapore pressurizzato! Prima di aprire la chiusura di ispezione, assicurarsi che il serbatoio a pres- sione sia stato depressurizzato. A tal fine, aprire e rimuove- re il tappo del serbatoio (1, Fig.
Page 77 I pezzi distaccati di calcare e fanghi devono essere rimossi mediante risciacquo regolare. Questo può prevenire o almeno ritardare la formazione di una crosta calcarea dura, che può essere rimossa solo mediante decalcificazione chimica. Per ridurre la durezza dell'acqua, Renfert per POWER steamer 2 consiglia di utilizzare POWER steamer water softener (vedere Accessori). Allacciamento alla rete idrica - POWER steamer 2 Pericolo di riflusso di acqua salmastra nella rete idrica! Per tutelare l'acqua potabile dall'acqua non potabile, è...
Page 78 ⇒ Avvitare il tappo del serbatoio e stringerla manualmente� Il POWER steamer 1 può funzionare sia con acqua potabile che con acqua distillata o deionizzata. Se l'apparecchio è un POWER steamer 2 ed è stato collegato alla rete idrica, si riempirà automati- camente dopo l'accensione (vedere capitolo 5.1.1).
Page 79 Spegnimento: ⇒ Premere brevemente il tasto ON/OFF ♦ Il riscaldamento si spegne� ♦ Tutti gli indicatori sono spenti� ⇒ POWER steamer 2: Chiudere l'alimentazione idrica. 5.1.1 POWER steamer 2: Con POWER steamer 2, dopo l'accensione il serbatoio a pressione, se necessario, viene riempito auto- maticamente fino alla sonda di livello. A seconda della pressione dell'acqua presente, l'operazione di riempimento avviene in più fasi. L'apparecchio riconosce la mancata apertura dell'alimentazione idrica (pressione dell'acqua as- sente o insufficiente) e la pompa in tal caso non viene attivata. Trascorsi circa 10 secondi, la pressione dell'acqua viene nuovamente controllata. Se è presente pressio- ne il serbatoio a pressione viene riempito automaticamente� Se non è ancora presente pressione dell'acqua, si presume che l'apparecchio non sia collegata a una rete idrica per cui il rilevamento del livello e il riempimento automatico verranno disabilitati�...
Page 80 5.3.1 POWER steamer 1 Pericolo di ustioni a causa della fuoriuscita di vapore durante l'apertura del tappo del serbatoio e durante il riempimento! Aprire il tappo del serbatoio solo in assenza di pressione. Durante il riempimento, non piegarsi sull'apertura di riempimento del serbatoio a pressione! Se il tappo del serbatoio non può...
Page 81 5.4.1 Attivazione funzione "steam outlet": ⇒ Rimuovere il manipolo dal portamanipolo� ⇒ Tenere premuto il tasto vapore (8). ⇒ Premere brevemente il tasto ON/OFF (3). ♦ L'indicatore "Riscaldamento/Pronto esercizio" (5) lampeggia color verde� ♦ L'elettrovalvola si apre e il vapore fuoriesce attraverso la boc- chetta del vapore. ♦ Il riscaldamento viene disattivato� Fig. ⇒ È possibile rilasciare il tasto vapore� ⇒ Tenere il manipolo in mano o appoggiarlo stabilmente in modo che il vapore possa fuoriuscire in sicurezza (ad es. in un lavandino).
Page 82 Il piano di manutenzione viene richiesto in caso di reclamo e fa parte della valutazione. Un piano di manutenzione è riportato in internet all'indirizzo www.renfert.com/p918. Immettere il seguente codice articolo: 18450000 oppure 18460000 e selezio- nare la sezione "Download".
Page 83 Lavaggio del serbatoio a pressione Al capitolo 4.5 vengono riportati gli intervalli minimi di lavaggio dell'apparecchio. Pericolo di ustioni da acqua calda! L'acqua nel serbatoio a pressione può essere ancora molto calda. Fare attenzione quando si sca- rica l'acqua attraverso l'apertura di ispezione. Attenzione: Pericolo di ustioni chimiche! L'acqua residua può...
Page 84 In caso di contatto con la pelle, sciacquare immediatamente con acqua. Attenersi alla scheda di dati di sicurezza. Attenzione: Il decalcificante „Renfert POWER steamer descaler“ è un concentrato. Utilizzare il prodotto solo diluito come descritto di seguito. Se utilizzato senza diluizione, danneggia l”appa- recchio.
Page 85 ► Scaricare la pressione e spegnere l'apparecchio. ► Lasciare raffreddare l'apparecchio. ► Staccare la presa di corrente. Ricambi I materiali di consumo e i ricambi sono riportati nella lista dei ricambi che si trova sul sito internet www�renfert�com/p918� Immettere il seguente codice articolo: 18450000 oppure 18460000� Le componenti escluse dalla garanzia (parti soggette ad usura o di consumo) sono marcate nella lista dei ricambi� Il numero di serie e la data costruzione si trovano sulla targhetta dell‘apparecchio. - 17 -...
Page 86 Eliminazione dei guasti Guasti Causa Rimedio nessuna reazione pre- • L'apparecchio non è collegato all'ali- • Innestare la spina di rete in una presa di corrente dell‘e- mendo brevemente il mentazione� dificio. tasto ON/OFF POWER steamer 2: • L'apparecchio non è collegato all'ali- • Collegare l'apparecchio all'alimentazione dell'acqua e Mancato riempimento mentazione dell'acqua o l'alimentazio- aprire l'alimentazione dell'acqua prima di accendere l'ap- automatico.
Page 87 (*): Il lampeggiamento con il numero di volte specificato viene ripetuto trascorsi circa 3 secondi. Ulteriori segnali lampeggianti del LED rosso segnalano stati di errore che non possono essere eliminati dall'operatore. Dati tecnici POWER steamer 1 POWER steamer 2 Codice articolo 1845 0000 1845 1000 1845 2000 1846 0000 1846 1000 1846 2000 Tensione nominale / V Tensione di rete ammessa / V: 220 - 240...
Page 88 La garanzia decade in caso di uso non conforme, di inosservanza delle disposizioni d’uso, di pulizia, di manutenzione e di connessione, in caso di riparazioni eseguite autonomamente o di riparazioni non ese- guite da un centro specializzato, con l’impiego di pezzi di ricambio di altri produttori e in caso di circostan- ze insolite e non ammesse dalle disposizioni d’uso� Le prestazioni di garanzia non prolungano la garanzia� Condizioni speciali per POWER steamer 1 & 2: L'inosservanza degli intervalli di pulizia e manutenzione e l'utilizzo di decalcificanti non approvati, compor- ta l'annullamento della garanzia. Presupposto necessario per il ricorso alla garanzia è l’esibizione della fattura d’acquisto originale emessa dal rivenditore specializzato del decalcificante utilizzato. Documentare i lavori di manutenzione eseguiti nel piano di manutenzione fornito separatamente� Il piano di manutenzione viene richiesto in caso di reclamo e fa parte della valutazione.
Page 89 - 21 -...
Page 90 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
Page 91 POWER steamer 1 & 2 Made in Germany...
Page 92 �� 5�1�1 POWER steamer 2: �� 5�2 Vaporización �� 5�3 Depósito vacío - Rellenar agua �� 5�3�1 POWER steamer 1 �� 5�3�2 POWER steamer 2 �� 5�4 Alivio de presión - Steam outlet �� 5�4�1 Activar la función "Steam outlet": ��...
Page 93 Indica una advertencia útil en cuanto al servicio, facilitando al mismo tiempo el manejo. El manual de instrucciones también puede obtenerse en formato electrónico en nuestra página de Internet www.renfert.com/p918. Introduzca aquí el número de artículo siguiente: 18450000 o 18460000.
Page 94 En este producto se podrán usar solo las piezas de accesorios y repuestos suministradas o autorizadas por la empresa Renfert GmbH� El uso de otras piezas de accesorios o repuestos puede mermar la segu- ridad del equipo, conlleva el riesgo de lesiones graves, y puede provocar daños en el medio ambiente o la avería del producto�...
Page 95 De las reparaciones que no se hayan descrito en las presentes instrucciones de uso, únicamente podrá encargarse un técnico electricista� Exclusión de responsabilidad Renfert GmbH declina cualquier derecho a indemnización o garantía cuando: ► el producto haya sido utilizado para otros fines que los indicados en estas instrucciones de servi- cio.
Page 96 Descripción del producto Descripción general El agua se calienta a unos 155 °C en un depósito de presión� Esto crea una presión de vapor relativa de aprox� 4,5 bar� El depósito de presión se llena de forma manual o automática� El vapor se suministra a través de la boquilla a través de una electroválvula de accionamiento eléctrico�...
Page 97 16 Conexión de agua (solo POWER steamer 2) Pieza de mano 17 Herramienta tapón de revisión Botón de vapor 18 Manguera de agua (solo POWER steamer 2) Soporte de la pieza de mano POWER steamer 2 POWER steamer 1 Fig. - 7 -...
Page 98 Tiras reactivas para la determinación de la dureza del agua y de los intervalos de enjuague (véase cap� 4�5) 3.3.1 Presentación 1845 X000 POWER steamer 1 1846 X000 POWER steamer 2 Accesorios 1845 0200 Soporte para pared POWER steamer 1845 0100 POWER steamer descaler...
Page 99 Abrir / cerrar la abertura de revisión Abrir Tener en cuenta los pasos de trabajo: ¡Afloje las tuercas, pero no las quite! ¡Peligro por vapor a presión! Antes de abrir el tapón de revisión, asegúrese de que ya no haya presión en el depósito de presión.
Page 100 Para reducir la dureza del agua, con el POWER steamer 2, Renfert recomienda utilizar Power Steamer POWER steamer Water water softeners (consulte los accesorios).
Page 101 ⇒ Enrosque el tapón del depósito y apriételo a mano� El POWER steamer 1 puede funcionar con agua potable, así como con agua destilada o desioniza- Si el aparato es un POWER steamer 2 y se ha conectado al suministro de agua, se llenará automá- ticamente después de encenderlo (véase cap.
Page 102 Desconexión: ⇒ Pulse brevemente la tecla de CONEXIÓN/DESCONEXIÓN ♦ El sistema de calentamiento se desconecta� ♦ Todos los indicadores están desconectados� ⇒ POWER steamer 2: Cerrar el suministro de agua� 5.1.1 POWER steamer 2: Con el POWER steamer 2, en caso necesario, el depósito de presión se llena de forma automática hasta la sonda de nivel tras el encendido�...
Page 103 Si un POWER steamer 2 no está conectado a un suministro de agua, se comportará y será tratado como un POWER steamer 1� Alivio de presión - Steam outlet Para reponer agua antes de que lo indique el indicador "Depósito vacío" (4, Fig� 1) o para realizar traba- jos de limpieza/mantenimiento, es necesario liberar la presión existente antes de poder abrir el tapón del...
Page 104 5.4.1 Activar la función "Steam outlet": ⇒ Retire la pieza de mano del soporte de la pieza de mano� ⇒ Mantenga pulsado el botón de vapor (8)� ⇒ Pulse brevemente la tecla de CONEXIÓN/DESCONEXIÓN (3)� ♦ El indicador "Calentando / Listo para usar" (5) parpadea en verde�...
Page 105 Esto se solicita en caso de reclama- ción de garantía y forma parte de la evaluación. Encontrará un plan de mantenimiento en Internet en www.renfert.com/p918. Introduzca aquí el número de artículo siguiente: 18450000 o 18460000 y seleccione el campo "Downloads".
Page 106 Enjuagar el depósito de presión El aparato debe enjuagarse como mínimo en los intervalos especificados en el capítulo 4.5. ¡Peligro de quemaduras por agua caliente! El agua en el depósito de presión todavía puede estar muy caliente. Tenga cuidado al drenar el agua a través de la abertura de revisión.
Page 107 En caso de contacto con la piel, enjuague inmediatamente con agua. Tener en cuenta la ficha de datos de seguridad. ¡Advertencia: El descalcificador „Renfert POWER steamer descaler“ es un concentrado. Utilizar sólo diluido en la forma descrita a continuación. El uso sin diluir daña el aparato.
Page 108 Piezas de recambio Encontrará las piezas de desgaste o de recambio en la lista de piezas de recambio en Internet en www�renfert�com/p918� Introduzca aquí el número de artículo siguiente: 18450000 o 18460000� Las piezas excluidas de la prestación de garantía (piezas de consumo, piezas sujetas a desgaste) vienen especificadas en la lista de piezas de recambio.
Page 109 Solución de averías Averías Causa Solución No hay respuesta al • Aparato no conectado a la fuente de • Conecte el enchufe de red en la toma de la instala- pulsar la tecla de CONE- alimentación� ción eléctrica del edificio. XIÓN / DESCONEXIÓN POWER steamer 2: •...
Page 110 Señales intermitentes adicionales de los estados de error de la señal del LED rojo que el operador no puede subsanar� Datos técnicos POWER steamer 1 POWER steamer 2 Número de artículo 1845 0000 1845 1000 1845 2000 1846 0000 1846 1000 1846 2000 Tensión nominal / V...
Page 111 Garantía Ejerciendo un uso correcto, Renfert le concede en todas las piezas del aparato una Garantía de 3 años� La condición previa para la prestación de servicios en garantía es la existencia de la factura original de venta de su distribuidor�...
Page 112 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
Page 113 POWER steamer 1 & 2 Made in Germany...
Page 114 �� 5�1�1 POWER steamer 2: �� 5�2 Vaporizar �� 5�3 Tanque vazio - reabastecer com água �� 5�3�1 POWER steamer 1 �� 5�3�2 POWER steamer 2 �� 5�4 Aliviar pressão - steam outlet �� 5�4�1 Ativar função "steam outlet": ��...
Page 115 Oferece uma indicação útil para a operação, que facilita o seu manuseamento. Também encontrará o manual de utilização em formato eletrônico na nossa página de internet em www.renfert.com/p918. Em seguida, introduza o seguinte número de artigo: 18450000 ou 18460000. Os regulamentos da UE aplicáveis ao produto foram observados Este produto está...
Page 116 Neste produto apenas podem ser utilizados acessórios e peças sobressalentes fornecidos ou autori- zados pela Renfert GmbH� A utilização de outros acessórios ou peças sobressalentes pode prejudicar a segurança do equipamento, originar o risco de lesões graves, resultar em danos para o ambiente ou danificar o produto.
Page 117 Exoneração de responsabilidade A Renfert GmbH rejeita qualquer responsabilidade de garantia ou indenização se: ► o produto for utilizado para outros fins que não aqueles mencionados no manual de utilização. ► o produto for de alguma forma modificado, excetuando as modificações descritas no manual de utilização.
Page 118 Descrição do produto Descrição geral A água é aquecida a cerca de 155 °C em um recipiente de pressão� Isto cria uma pressão relativa de vapor de aproximadamente 4,5 bar� O recipiente de pressão é enchido manual ou automaticamente� Uma válvula magnética operada eletricamente fornece o vapor através do bocal� Os depósitos podem ser facilmente removidos através da abertura da inspeção lateral�...
Page 119 (apenas POWER steamer 2) Peça de mão 17 Ferramenta da tampa de inspeção Botão de vapor 18 Mangueira de água Suporte de peça de mão (apenas POWER steamer 2) 10 --- POWER steamer 2 POWER steamer 1 Fig. - 7 -...
Page 120 1 Mangueira de água (apenas POWER steamer 2) Tiras de medição para determinação da dureza da água e dos intervalos de limpeza (ver cap� 4�5) Formulários de entrega 1845 X000 POWER steamer 1 1846 X000 POWER steamer 2 Acessórios 1845 0200 Suporte de parede POWER steamer...
Page 121 Abrir / fechar abertura de inspeção Abrir Observar etapas de trabalho: Soltar primeiro as porcas, não remover! Perigo devido a vapor de água sob pressão! Antes de abrir a tampa de inspeção, garantir que o recipiente de pressão já não está pressurizado. Abrir e remover a tam- pa do tanque (1, Fig.
Page 122 Pedaços lascados de calcário e sedimento devem ser removidos por lavagem regular� Deste modo, a formação de uma crosta sólida de calcário que apenas pode ser removida por descalcificação química, pode ser evitada ou, no mínimo, retardada� Para reduzir a dureza da água, a Renfert recomenda a utilização do POWER steamer water softe- ners no POWER steamer 2 (ver acessórios). Conexão de água - POWER steamer 2 Perigo de retorno de água insalubre para o abastecimento de...
Page 123 ⇒ Remover/limpar o excesso de água no lado superior da carcaça em forma de funil� ⇒ Aparafusar a tampa do tanque e apertar à mão� O POWER steamer 1 tanto pode ser operado com água potável como com água destilada ou de- sionizada.
Page 124 O tempo de aquecimento também depende da tensão de rede instalada. Com um equipamento frio e uma quantidade de enchimento de 3 l de água, este pode situar-se entre 20 e 40 min. Desligar: ⇒ Pressionar brevemente o botão LIGAR/DESLIGAR ♦...
Page 125 Se um POWER steamer 2 não estiver conectado a um abastecimento de água, este comporta-se como um POWER steamer 1 e deve ser tratado como tal� Aliviar pressão - steam outlet Para encher com água antes de a indicação mostrar "Tanque vazio" (4, Fig� 1) ou para efetuar trabalhos de limpeza/manutenção, a pressão existente deve ser aliviada antes que a tampa do tanque ou a tampa...
Page 126 5.4.1 Ativar função "steam outlet": ⇒ Retirar a peça de mão do suporte da peça de mão� ⇒ Acionar e manter pressionado o botão do vapor (8)� ⇒ Pressionar brevemente o botão LIGAR/DESLIGAR (3)� ♦ A indicação "Aquecer/Operacional" (5) acende em verde� ♦...
Page 127 Isto é solicitado no caso de garantia de reclamação e faz parte da avaliação. Pode encontrar um plano de manutenção na Internet em www.renfert.com/p918. Em seguida, insira o seguinte número de artigo: 18450000 ou 18460000 e selecione a área "Downloads".
Page 128 Lavar o recipiente de pressão Nos intervalos definidos no cap. 4.5, pelo menos o equipamento deve ser lavado. Perigo de queimadura devido a água escaldante! A água contida no recipiente de pressão ainda pode estar escaldante. Cuidado ao drenar a água pela abertura de inspeção.
Page 129 Lavar com água, em caso de contato com a pele. Observe a ficha de dados de segurança. Atenção:O descalcificante „Renfert POWER steamer descaler“ é um concentrado. Utilizar somen- te diluído como descrito abaixo. O uso sem diluição danifica o aparelho.
Page 130 Peças sobressalentes Você pode encontrar as peças sobressalentes, componentes ou peças sujeitos a desgaste na lista de peças, publicada na Internet em www�renfert�com/p918� Em seguida, introduza o seguinte número de artigo: 18450000 ou 18460000� Peças excluídas da garantia (consumíveis ou peças de desgaste) estão assinala- das na lista de peças sobressalentes�...
Page 131 Eliminar falhas Falhas Causa Solução Sem reação ao pressionar • O equipamento não está conectado à • Conecte o plugue à tomada da instalação elétrica o botão LIGAR/DESLIGAR alimentação de corrente� do edifício� POWER steamer 2: • O equipamento não está ligado ao •...
Page 132 Mais sinais intermitentes dos estados de erro do sinal LED vermelho que não podem ser corrigidos pelo operador� Dados técnicos POWER steamer 1 POWER steamer 2 Nº de artigo 1845 0000 1845 1000 1845 2000 1846 0000 1846 1000 1846 2000 Tensão nominal / V...
Page 133 Garantia Com utilização apropriada, a Renfert oferece para todas as peças do equipamento uma garantia de 3 anos� A apresentação da fatura de compra original no comércio especializado é um pré-requisito para o acionamento da garantia� Peças sujeitas a um desgaste natural, assim como peças de consumo, não se encontram cobertas pela garantia. Essas peças estão identificadas na lista de peças sobressalentes.
Page 134 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
Page 135 POWER steamer 1 & 2 Made in Germany...
Page 136 Içerik 1 Giriş �� 1.1 Kullanılan semboller �� 2 Güvenlik �� 2.1 Kullanım amacı �� 2.2 Amaca aykırı kullanım �� 2.3 Çevre koşulları �� 2.4 Tehlike ve uyarı bilgileri �� 2.4.1 Genel bilgiler �� 2.4.2 Özel bilgiler �� 2.5 Servis ömrü �� 2.6 Uygun görülen kişiler �� 2.7 Sorumluluğun reddi �� 3 Ürün açıklaması �� 3.1 Genel açıklamalar ��...
Page 137 ⇒ Talimatlar / gerekli eylemler / giriş / işlem sırası: Sizden belirtilen işlemi belirtilen sırayla gerçekleştirmeniz istenir. ♦ Eylemin sonucu / cihaz tarafından verilen yanıt / program tarafından verilen yanıt: Cihaz veya program, eylemlerinizin bir sonucu olarak veya belirli bir olay meydana geldiğinde yanıt verir. Diğer semboller kullanıldıkça açıklanacaktır. Güvenlik Kullanım amacı Bu buharla temizleme cihazı sadece dental ürünleri temizlemek için tasarlanmıştır. Canlılara hiçbir koşulda buhar yöneltmeyin! Sadece mesleki kullanım içindir! Amaca aykırı kullanım Bu ürünle birlikte yalnızca Renfert GmbH tarafından tedarik edilen veya izin verilen aksesuar ve yedek parçalar kullanılabilir. Diğer yedek parça veya aksesuarlar kullanıldığında, ekipmanın güvenliği üzerinde bunların zararlı bir etkisi olabilir, ciddi yaralanma riskini artırabilir ve çevreye veya ürünün kendisine zarar verebilir. Kireci çözmek için sadece Renfert kireç çözücü solüsyon veya Renfert’in onayı alınmış kireç çözü- cü solüsyon kullanılabilir! - 3 -...
Page 138 Ekipmanı tamire gönderin! ► Ekipmanı sadece gözetim altında çalıştırın. ► İlgili meslek örgütünün kazalardan korunmaya yönelik kurallarına uyun! ► REACH ve SVHC ile ilgili bilgiler www.renfert.com adlı internet sitemizin destek bölümünde bulun- maktadır. 2.4.2 Özel bilgiler ►...
Page 139 ► Ürün, işletim talimatlarında belirtilenlerin dışındaki amaçlar için kullanıldığında. ► Ürün, işletim talimatlarında açıklanan değişikliklerden farklı şekilde değiştirildiğinde. ► Eğer ürün yetkili servis tarafından tamir edilmemiş veya orijinal Renfert yedek parçaları kullanıl- mamış ise. ► Eğer ürünün kullanımına görülebilir güvenlik kusurları veya hasarlara rağmen devam ediliyor ise.
Page 140 Parçalar ve işlevsel elemanlar Tank kapağı 10 --- 11 Manometre (sadece POWER steamer 2) Model tablası AÇMA/KAPAMA düğmesi 12 Servis klapesi "Tank boş" göstergesi (kırmızı) 13 Servis kapağı 14 Basınç vanası - çıkış ağzı "Isınıyor/Çalışmaya hazır" göstergesi (tu- runcu/yeşil) 15 Güç kablosu "Kireçlenme durumu" göstergesi (sarı) 16 Su bağlantısı (sadece POWER steamer 2) El aleti 17 Servis kapağı aracı Buhar düğmesi 18 Su hortumu (sadece POWER steamer 2) El aleti tutma yeri POWER steamer 2 POWER steamer 1 Şek. - 6 -...
Page 141 Teslimat içeriği 1 Buharla temizleme cihazı 1 Tank kapağı 1 Hızlı başlangıç kılavuzu 1 Servis kapağı aracı 1 Temizleme fırçası 1 Conta seti 1 Su hortumu (sadece POWER steamer 2) Su sertliğini ve durulama aralığını belirlemek için test çubukları (bkz. Bölüm 4.5) Teslimat versiyonları 1845 X000 POWER steamer 1 1846 X000 POWER steamer 2 Aksesuarlar 1845 0200 POWER steamer duvar desteği 1845 0100 POWER steamer kireç çözücü 1846 0100 POWER steamer su yumuşatıcısı Çalıştırma Ambalajdan çıkarma ⇒ Ekipmanları ve aksesuarları gönderi kolisinden çıkarın. Cihazı, örneğin el aleti tutucusu gibi dışarıya doğru uzanan parçalar kullanarak kaldırmayın. ⇒...
Page 142 Servis kapağını açma / kapama Açma Adımları izleyin: Önce somunları gevşetin – çıkarmayın! Basınçlı buhar nedeniyle tehlike! Kontrol kapağını açma- dan önce, basınç tankında artık basınç bulunmadığından emin olun. Bunu yapmak için tankın kapağını (1, Şek. 1) açın ve çıkarın. Şek.
Page 143 (Tuz bazlı) bir yumuşatma sistemi kullanıldığında, kalsiyum ve magnezyumun sodyum ile değiştirilmesi, basınç tankını kirletebilecek diğer askıda kalmış katı maddelerle birlikte suda bir tür tortu oluşturur. Hem ısıtma etkisini azaltır hem de kireçlenme göstergesi olarak algılanır. Tortu ve kireç birikintileri düzenli olarak durulanarak uzaklaştırılmalıdır. Bu, yalnızca kimyasal kireç çözücü kullanılarak çıkarılabilen sert kireç tortusu oluşumunu önleyebilir veya en azından geciktirebilir. POWER steamer 2'de Renfert, su sertliğini düşürmek için POWER steamer su yumuşatıcısını kul- lanmanızı önerir (aksesuarları bakın). Su bağlantısı - POWER steamer 2 Tuzlu suyun tekrar su kaynağına akması riski! İçme suyu- nu içilmez suya karşı korumak için bina suyu bağlantısı ile buharla temizleme cihazı arasına bir separatör takılmalıdır.
Page 144 Damıtılmış suyun kullanıldığı bir su kaynağı ile çalışırken, başlangıçta basınç tankına yaklaşık 10 g'lık bir tatlı kaşığı tuz (sofra tuzu) ilave edilmelidir (yalnızca bir kez!). Bunu yapmak için, tuzu bir bardak su içeri- sinde çözün ve doldurma deliğinden dökün. Tuz sadece cihaz durulanırken veya kireç çözme işlemi yapılırken temizlenir. Bu nedenle cihazı du- ruladıktan veya kireç çözme işlemi yaptıktan sonra her seferinde tuz ilave edilmelidir. Basınç tankının doldurulması ⇒ Tankın kapağını (1) gevşetin. ⇒ Bir kap kullanarak, basınç tankını içme suyuyla yavaşça doldurun. Huni şeklindeki üst kasa suyla doldurma işlemini kolaylaştırır. ⇒ Sadece önerilen dolum miktarına uygun olarak gerekli mik- tarda doldurun. Önerilen dolum miktarı için bkz. Bölüm "8 Teknik veriler". Buhar püskürtmeli üfleyici titreşirse, bu durum basınç Şek. tankının aşırı doldurulduğunu gösterir. Haşlanma tehlikesi! Fazla su, huni şeklindeki üst kasada kalır. Bu su, cihaz çalıştırılmadan önce uzaklaştırılmalıdır. ⇒ Huni şeklindeki üst kasadaki fazla suyu silerek temizleyin/uzaklaştırın. ⇒ Tankın kapağını çevirin ve elinizle sıkıştırana kadar sıkın. POWER steamer 1 hem içme suyu hem de damıtılmış veya deiyonize su kullanılarak çalıştırılabilir.
Page 145 5.1.1 POWER steamer 2: POWER steamer 2 durumunda, cihaz açıldıktan sonra gerekirse basınç tankı otomatik olarak dolum sevi- yesi probuna kadar doldurulur. Mevcut su basıncına bağlı olarak, dolum işlemi birkaç aşamada gerçekleşir. Cihaz, su kaynağının kapalı olup olmadığını (su basıncı yoksa veya su basıncı yetersiz ise) ve pompanın açık olup olmadığını tespit eder. Su basıncının kullanılabilir olup olmadığını görmek için yaklaşık 10 saniye sonra başka bir kontrol yapılır. Bu durumda basınç tankı şimdi otomatik olarak doldurulur. Su basıncı hâlâ yoksa, cihazın bir su kaynağına bağlı olmadığı ve dolum seviyesi ölçümü ile otomatik dolumun devre dışı bırakıldığı varsayılır. Bu işlem açma/kapama düğmesiyle yeniden etkinleştirilebilir. Buharla temizleme ⇒ Çalışma basıncına ulaşılana kadar bekleyin, "Isınıyor/Çalışmaya hazır" göstergesi (5, Şek. 1) yeşil renkte yanar. ⇒ El aletini el aleti tutucusundan kaldırın. ⇒ Buhar nozülünü lavaboya tutun ve buhar düğmesine (8) kısa bir süre basarak yoğuşma suyunu buhar hortumundan boşaltın. ⇒ Nesneleri buharla temizleme Buharla temizlik işlemi yaparken uygun kişisel koruyucu ekip- man kullanın! Şek. Buharla temizlik işlemi yaparken aşağıdakilere dikkat edin: ► Temizlenecek ürünün her zaman buharla temizlik için uygun olup olmadığını kontrol edin. ►...
Page 146 5.3.1 POWER steamer 1 Tankın kapağını açarken ve doldururken buhar kaçması nedeniyle haşlanma tehlikesi! Tankın ka- pağını yalnızca içinde basınç bulunmuyorken açın. Doldururken, basınç tankının doldurma deliğinin üzerine eğilmeyin! Tankın kapağı kolayca açılamıyorsa, hâlâ basınç var demektir. Tankın kapağını zorla açmayın. Bu- har düğmesine basarak basıncı...
Page 147 5.4.1 Buhar çıkış fonksiyonunun etkinleştirilmesi: ⇒ El aletini el aleti tutucusundan kaldırın. ⇒ Buhar düğmesine (8) basın ve basılı tutun. ⇒ AÇMA/KAPAMA düğmesine (3) kısa bir süre basın. ♦ "Isınıyor/Çalışmaya hazır" göstergesi (5) yeşil renkte yanıp söner. ♦ Solenoid valf açılır ve buhar nozulundan buhar tahliye edilir. ♦ Isıtıcı kapatılır. ⇒ Buhar düğmesi serbest bırakılabilir. Şek. ⇒ El aletini elinizle tutun veya buharın risk oluşturmadan (ör. lava- boda) sızabilmesi için onu güvenli bir yere koyun. Buhar uzun süre kullanıldığında, el aleti ve buhar hortumu aşırı derecede ısınabilir! Cihazın buhar çıkış fonksiyonu, buhar düğmesine veya AÇMA/KAPAMA düğmesine basılarak ka- patılana kadar etkin kalır. 5.4.2 Buhar çıkış fonksiyonunu kapatma: Buhar çıkış...
Page 148 Temizlik ve bakım işlemlerini yalnızca cihaz soğuduğunda ve basıncı düşürüldüğünde gerçekleşti- rin! Servis kapağı açıkken (13, Şek. 1) temizlik/bakım çalışması yaparken, cihazı daima suyun dışarı akarak toplanacağı şekilde yerleştirin. Örneğin, bir lavabonun yanına yerleştirin. Sağlanan bakım planına göre gerçekleştirilen bakım çalışmalarını ayrı ayrı belgeleyin. Bu prosedür garanti talebi durumunda talep edilecek ve değer- lendirme sürecinin bir parçasını oluşturacaktır. Bakım planını çevrimiçi olarak www.renfert.com/p918 adresimizde bulabilir- siniz. Aşağıdaki ürün numarasını girin: 18450000 veya 18460000 ve "İndirmeler” bölümünü seçin. Temizlik Cihazı hiçbir koşulda buharla temizlemeyin. Temizlemek için cihazın sadece dış kısmını nemli bir bezle silin.
Page 149 Basınç tankının durulanması Cihaz en azından Bölüm 4.5'de belirtilen aralıklara uygun olarak durulanmalıdır. Sıcak su nedeniyle haşlanma tehlikesi! Basınç tankındaki su hâlâ çok sıcak olabilir. Servis kapağından suyu boşaltırken dikkatli olun. Dikkat: Kimyasal yanık tehlikesi! Artık su, güçlü bir alkali (tuzlu su) su olabilir. Durulama sırasında koruyucu gözlük ve eldiven takın! Basınç tankını durulamak için şunları yapın: ⇒...
Page 150 Çalışma yüzeylerindeki temizlik sıvısı kalıntılarını nemli bir bezle derhal temizleyin ve kuru bir bez- le kurulayın. Basınç tankıyla ilgili korozyondan koruma sağladığı için kireç çözme işlemi için sadece Renfert kireç çözücü solüsyon "Renfert POWER steamer kireç çözücü" kullanın. Kireç çözme işlemi için sitrik asit kullanmayın. Sıcakken doldurulduğunda (ısıtıldığında artık ısı...
Page 151 Cihazı daha uzun süre hizmet dışı bırakma Buharla temizleme cihazı, örneğin şirket tatil dönemlerinde uzun bir süre kullanılmayacaksa, aşağıdaki önlemler alınmalıdır: ⇒ Tankı boşaltın ve cihazı hem depo kapağı hem de servis kapağı açık halde bırakın. Uzun bir duraklama sonrası cihazı yeniden çalıştırırken cihaz durulanmalıdır (bkz. 4.4). Solenoid valfin değiştirilmesi Solenoid valfi değiştirmek için kurulum talimatları yedek parça ile birlikte sağlanır. Değiştirmeden önce: ► Basıncı tahliye edin ve kapatın. ► Cihazı soğumaya bırakın. ► Cihazın fişini çekin. Yedek parçalar www.renfert.com/p918 internet adresinde yedek parça listesinden aşınmaya me- yilli ve yedek parçalara ilişkin parçaları bulabilirsiniz. Lütfen aşağıdaki ürün numarasını girin: 18450000 veya 18460000. Garanti kapsamı dışında kalan bileşenler (aşınma parçaları, sarf malzemeler) yedek parça listesinde işaretlenmiştir. Seri numarası, üretim tarihi ve cihazın versiyonu ekipmanın isim plakasında belir- tilmiştir. - 17 -...
Page 152 Arızaların giderilmesi Arızalar Nedeni Düzeltici eylem AÇMA/KAPAMA düğmesi- • Cihazın güç kablosu takılı değil. • Elektrik fişini elektrik prizine takın. ne basıldığında yanıt yok POWER steamer 2: • Cihaz, su kaynağına bağlı değil veya su • Cihazı açmadan önce cihazı su kaynağına bağlayın Otomatik doldurma yapı- kaynağı açık değil. ve su kaynağını açın. lamıyor. • Su basıncı çok düşük. • Gerekli minimum su basıncı, bkz. teknik veriler. Kırmızı gösterge yanıp sönüyor 2 x. • Açıldıktan sonra su kaynağı çok geç •...
Page 153 Kırmızı (4) Yanıp yanıp Sadece POWER steamer 2: sönüyor 2x (*) Çalışma sırasında şebeke suyu bağlantısı artık su basıncına sahip değildir. (*): Yanıp yanıp sönme, yaklaşık 3 saniye sonra belirtilen sayıda tekrarlanır. Kırmızı LED'in ilaveten yanıp sönmesi, kullanıcının çözemediği hata durumlarını gösterir. Teknik veriler POWER steamer 1 POWER steamer 2 Ürün no. 1845 0000 1845 1000 1845 2000 1846 0000 1846 1000 1846 2000 Nominal gerilim / V Uygun görülen şebeke gerilimi / V: 220 - 240 220 - 240 Şebeke frekansı / Hz:...
Page 154 Garanti Renfert, ekipmanın doğru kullanılması koşuluyla ekipmanlarının tüm parçalarına 3 yıl garanti vermekte- dir. Garantiden faydalanabilmek için ön koşul yetkili satıcının orijinal satış faturasının bulunmasıdır. Doğal aşınmaya maruz kalan parçalar (aşınan parçalar) ve sarf malzemeler garanti kapsamı dışındadır. Bu parçalar yedek parçalar listesinde belirtilmiştir. Amaca uygun olmayan kullanım durumunda; kullanım, temizlik, bakım ve bağlantı kurallarına uyulmaması durumunda; yetkili bir satıcı tarafından yapılmayan tamiratlarda ve alıcının kendisinin tamirat yapması durumunda; başka üreticilerin yedek parçalarının kullanılması durumunda veya kullanım kurallarına göre uygun görülmeyen etkilerin oluşması durumunda garanti iptal olur. Garanti hizmetleri garanti süresini uzatmaz. POWER steamer 1 & 2 için özel koşullar: Eğer temizlik ve bakım aralıklarına riayet edilmez ve onaylanmamış kireç çözücü solüsyonlar kullanılırsa garanti iptal olur. Garantiden faydalanabilmek için ön koşul, kireç çözücü solüsyonun orijinal satış faturasının bulunmasıdır. Sağlanan bakım planına göre gerçekleştirilen bakım çalışmalarını ayrı ayrı belgeleyin. Bu prosedür ga- ranti talebi durumunda talep edilecek ve değerlendirme sürecinin bir parçasını oluşturacaktır. 10 Bertaraf etme bilgileri 10.1 Sarf malzemelerin imha edilmesi 10.2 Ekipmanın imha edilmesi Ekipmanın imha edilmesi uzman bir işletme tarafından yapılmalıdır. Ekipmandaki sağlığa zararlı kalıntılar konusunda uzman tesise bilgi verilmelidir. 10.2.1 AB ülkeleri için imha bilgisi Çevrenin korunması ve çevresel koşulların devamlılığı, çevre kirliliğinin önlenmesi ve ham maddelerin yeniden değerlendirilmesi işleminin (Recycling) iyileştirilmesi için Avrupa Komisyonu tarafından elektrikli...
Page 155 - 21 -...
Page 156 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
Page 157 POWER steamer 1 & 2 Made in Germany...
Page 158 Содержание 1 Введение �� 1.1 Используемые символы �� 2 Безопасность �� 2.1 Использование по назначению �� 2.2 Использование не по назначению �� 2.3 Условия окружающей среды �� 2.4 Предупреждения об опасности и рисках �� 2.4.1 Общие указания �� 2.4.2 Специфические указания �� 2.5 Срок использования �� 2.6 Допущенный персонал �� 2.7 Исключение ответственности �� 3 Описание продукта �� 3.1 Общее описание ��...
Page 159 нет-странице: www.renfert.com/p918. Введите сюда следующий номер артикула: 18450000 или 18460000. Соблюдаются действующие для продукта предписания ЕС. Данный продукт соответствует соответствующему законодательству Великобритании. См. Декларацию о соответствии UKCA в Интернете по адресу www.renfert.com. Устройство подлежит внутри ЕС положениям директивы WEEE. ► Перечисление, обратите особое внимание • Перечисление...
Page 160 В частности, для удаления накипи можно использовать только средства для удаления наки- пи Renfert или средства, одобренные Renfert! Прочие средства для удаления накипи или добавки для дезинфекции могут повредить на- порный резервуар и механически узлы и привести к полному выходу из строя в кратчайшее...
Page 161 ► Если продукт несмотря на видимые недостатки в отношении безопасности или поврежде- ния продолжает находиться в эксплуатации. ► Если продукт подвергся механическим ударам или его уронили. ► Если не соблюдаются предписанные интервалы по очистке и техобслуживанию, или ис- пользуется средство для удаления накипи, недопущенное к применению фирмой Renfert. - 5 -...
Page 162 Описание продукта Общее описание В напорном резервуаре вода подогревается до температуры ок. 155 °C. В результате образуется относительное давление пара ок. 4,5 бар. Напорный резервуар заполняется в ручном или автома- тическом режиме. С помощью электромагнитного клапана с электроприводом пар подается через сопло. Через боковое контрольное отверстие можно легко удалять отложения. Устройство работает с питьевой водой обычной для места эксплуатации жесткости. Исполнение POWER steamer 2 дополнительно оснащается: • манометром; • гнездом для подключения воды; • устройством измерения уровня с насосом и электромагнитным клапаном для автоматического заполнения напорного резервуара. На подставке для модели (2, рис. 1) можно укладывать для высыхания гипсовые модели или моде- ли из паковочной массы. - 6 -...
Page 163 крышка бака 11 манометр (только POWER steamer 2) подставка для модели 12 клапан контрольного окна 13 замок контрольного окна кнопка включения/выключения индикатор „Бак пустой“ (красный) 14 выпускное отверстие предохранительного клапана индикатор «Нагрев / готовность к работе» (оранжевый/зеленый) 15 шнур питания 16 Гнездо для подключения воды (только индикатор „Уровень накипи“ (желтый) POWER steamer 2) наконечник 17 инструмент для замка контрольного окна кнопка подачи пара 18 шланг для воды (только POWER steamer 2) держатель наконечника 10 --- POWER steamer 2 POWER steamer 1 Pис. - 7 -...
Page 164 Объем поставки 1 пароструйный аппарат 1 крышка бака 1 Quick Start Guide (Краткое руководство пользователя) 1 инструмент для замка контрольного окна 1 щетка для чистки 1 комплект уплотнений 1 шланг для воды (только POWER steamer 2) Мерные полоски для определения жесткости воды и интервалов промывки (см. главу 4.5) Формы поставки 1845 X000 POWER steamer 1 1846 X000 POWER steamer 2 Принадлежности 1845 0200 POWER steamer Настенный держатель 1845 0100 POWER steamer descaler 1846 0100 POWER steamer water softener Ввод в эксплуатацию Распаковка ⇒ Извлеките устройство и принадлежности из коробки. Не поднимать устройство за выступающие части, например, держатель наконечника. ⇒...
Page 165 Открытие / закрытие контрольного отверстия Открыть Обратите внимание на рабочие этапы: Гайки сначала только ослабить, не удалять! Опасность из-за водяного пара под давлением! Перед открытием замка контрольного окна убедитесь, что напорный резервуар не находится под давлением. Для этого откройте и снимите крышку бака (1, рис. 1). Pис.
Page 166 Также при работе какой-либо системы умягчения (на основе соли) благодаря замещению кальция и магния на натрий вместе с другими взвешенными частицами в воде образуется шлам, который ведет к загрязнению напорного резервуара. И то и другое понижает эффективность нагрева и распознается индикатором отложения извести. Отколотые кусочки извести и грязь необходимо удалять путем регулярной промывки. Это позволя- ет предотвратить или, по крайней мере, отсрочить образование твердой известковой корки, кото- рую можно удалить только с помощью химических средств. Для снижения жесткости воды Renfert рекомендует для POWER steamer 2 использовать умягчитель воды POWER steamer (см. принадлежности). Подключение воды - POWER steamer 2 Опасность рециркуляции загрязненной воды в водопро- вод! Для защиты питьевой воды от непитьевой следует установить системный разделитель между подключением водопровода и пароструйным аппаратом. Пользователь несет ответственность за реализацию этой меры.
Page 167 ⇒ Подключите прямое соединение водяного шланга к водоснабжению с помощью запорного крана. ⇒ Осторожно откройте запорный кран и проверьте герметичность соединений. Для надлежащего измерения уровня заполнения необходимо наличие проводимости воды. Таким свойством обладает, как правило, водопроводная и питьевая вода. При подаче дистиллированной воды необходимо во время ввода в эксплуатацию (однократно!) добавлять в напорный резервуар кофейную ложку поваренной соли, ок. 10 г. Для этого растворите соль в стакане воды и залейте раствор через впускное отверстие. Соль выводится только при промывке устройства или удаления извести из него. Поэтому добавление соли необходимо выполнять после каждой промывки устройства или удаления извести из него. Заполнение напорного резервуара ⇒ Отвинтить крышку бака (1). ⇒ Медленно заполните напорный резервуар питьевой водой из емкости. Воронкообразная верхняя часть корпуса облегчает залив воды. ⇒ Заливайте только необходимое количество, соответственно рекомендованному количеству. Рекомендуемое количество заполнения см. главу «8. Технические характеристики». Пульсация струи пара Pис. означает переполнение напорного резервуара. Опасность ожога из-за горячей воды! Излишняя вода остается в воронкообразной верхней части корпуса. Обязательно...
Page 168 Время нагрева зависит от имеющегося сетевого напряжения. При холодном устройстве и заполнении 3 л холодной воды оно может составить от 20 до 40 минут. Выключение: ⇒ Коротко нажать кнопку ВКЛ./ ВЫКЛ. ♦ Нагрев отключается. ♦ Вся индикация отключена. ⇒ POWER steamer 2: Перекрыть подачу воды. 5.1.1 POWER steamer 2: У POWER steamer 2, при необходимости, напорный резервуар может заполняться после включения автоматически до уровня наполнения. В зависимости от имеющегося напора воды, процесс наполнения происходит в несколько этапов. Отсутствие подачи воды распознается устройством (отсутствует слишком низкое давление воды), и насос не включается. Примерно через 10 сек выполняется повторная проверка наличия давления воды. При наличии давления напорный резервуар заполняется автоматически. Если по-прежнему отсутствует давление воды, то предполагается, что устройство не подключено к водопроводу и автоматически отключается процессы измерения уровня и автоматического запол- нения. Эти процессы активируются снова путем включения/выключения устройства. Паровая обработка ⇒ Подождите, пока не будет достигнуто рабочее давление, индикатор «Нагрев / готовность к работе» (5, рис. 1) горит зеленым светом. ⇒ Извлеките наконечник из его крепления. ⇒ Паровое сопло держите в раковине и спустите конденсат из парового шланга, коротко нажав кнопку подачи пара (8). ⇒ Обработать объект паром При обработке паром использовать подходящие средства Pис.
Page 169 ♦ Звучит короткий предупреждающий сигнал. ♦ Нагрев отключается. Pис. 5.3.1 POWER steamer 1 Опасность ожога из-за выходящего пара при открывании крышки бака и при заполнении! Крышку бака открывать только тогда, когда больше нет давления. При заполнении не наклоняйтесь над заливным отверстием напорного резервуара! Если крышка бака не открывается легко, давление всё еще есть. Не применяйте силу, чтобы...
Page 170 5.4.1 активировать функцию „steam outlet“: ⇒ Извлеките наконечник из его крепления. ⇒ Нажмите и удерживайте кнопку подачи пара (8). ⇒ Коротко нажать кнопку ВКЛ. / ВЫКЛ. (3). ♦ Индикатор «Нагрев / готовность к работе» (5) мигает зеле- ным светом. ♦ Открывается электромагнитный клапан и пар выходит через паровое сопло. ♦ Нагрев отключается. Pис. ⇒ Кнопку подачи пара можно отпустить. ⇒ Наконечник держите в руке или надежно положите его, что- бы пар мог выходить безопасно (например, в раковину). При длительной подаче пара наконечник и паровой шланг могут сильно нагреваться! Устройство остается с работающей функцией „steam outlet“, пока ее не остановить нажатием кнопки пара или кнопки ВКЛ. / ВЫКЛ. 5.4.2 завершить работу функции „steam outlet“: Не...
Page 171 При выполнении работ по очистке / техническому обслуживанию с открытым замком кон- трольного окна (13, рис. 1) всегда устанавливайте устройство так, чтобы вытекающая вода собиралась, например, рядом с раковиной. Документируйте выполнение работ по техобслуживанию в отдель- ном плане техобслуживания. Такой план запрашивается при возник- новении гарантийного случая вследствие рекламации, и он является частью анализа. План технического обслуживания можно найти в Ин- тернете по адресу www.renfert.com/p918. Введите там следующий номер артикула: 18450000 или 18460000 и выберите раздел „Downloads“. Чистка Устройство ни в коем случае не обрабатывать паром. Для чистки протирать прибор снаружи только влажной салфеткой. Не использовать чистящие средства, содержащие растворители или абразивы.
Page 172 Промывка напорного резервуара Устройство следует промывать по меньшей мере с интервалами, указанными в главе 4.5. Опасность ошпариться горячей водой! Находящаяся в напорном резервуаре вода может быть все еще горячей. Осторожно при сли- ве воды через контрольное отверстие. Внимание: опасность химического ожога! Остатки...
Page 173 При попадании на кожу немедленно промыть водой. Учтите информацию, приведенную в паспорте безопасности. Внимание: Средство для удаления накипи „Renfert POWER steamer descaler“ представляет собой концентрат. Используйте только в разбавленном виде, как описано ниже. Использова- ние в неразбавленном виде приведет к повреждению прибора.
Page 174 Вывод устройства из эксплуатации на длительное время Когда пароструйный аппарат на длительное время выводится из эксплуатации, например на время корпоративного отпуска, необходимо выполнить следующие мероприятия: ⇒ Опорожните бак и оставьте устройство с открытой крышкой и контрольным отверстием. При повторном вводе аппарата в действие после длительного простоя необходимо выполнить его промывку (см. главу 4.4). Замена электромагнитного клапана Инструкция по монтажу для замены электромагнитного клапана прилагается к запчасти. Перед заменой: ► сбросьте давление и отключите устройство. ► Дайте устройству остыть. ► Отсоедините штепсельную вилку. Запасные части Изнашивающиеся и запасные части приведены в списке запчастей в Интер- нете по адресу www.renfert.com/p918� Введите там следующий номер артикула: 18450000 или 18460000. Детали, исключенные из гарантии (быстроизнашивающиеся детали, расход- ные материалы), помечены в списке запчастей. Номер серии, дата изготовления и версия устройства указаны на фирменной табличке устройства. - 18 -...
Page 175 Устранение неисправностей Неисправности Причина Устранение Отсутствует реакция • Устройство не подключено к сети • Вставьте сетевую вилку в розетку. при нажатии кнопки электропитания. «ВКЛ./ВЫКЛ.» POWER steamer 2: • Устройство не подключено к системе • Подключите устройство к системе подачи воды Отсутствует автоматиче- подачи воды, или эта система подачи и откройте ее перед включением устройства. ское заполнение. воды не открыта. Красный индикатор ми- • Слишком низкое давление воды. • Требуемое мин. давление воды, см. тех. харак- гает 2 раза. теристики.
Page 176 мигает 2 раза Только POWER steamer 2: Во время работы пропадает напор воды в месте стационарного под- ключения воды. (*): мигание с указанным числом повторяется примерно через 3 сек. Другие мигающие сигналы красного светодиода указывают на неисправные состояния, которые не могут быть устранены пользователем. Технические характеристики POWER steamer 1 POWER steamer 2 Номер артикула 1845 0000 1845 1000 1845 2000 1846 0000 1846 1000 1846 2000 Номинальное напряжение / В Допустимое сетевое напряжение / 220 - 240 220 - 240 В:...
Page 177 Габариты: (ширина x высота x глубина) / мм 370 x 422 x 350 [14,6 x 16,6 x 13,8] [дюймов]: Вес (в порожнем состоянии) / кг 9,5 [20.9] 10,1 [22.3] [фунтов]: Гарантия При надлежащем использовании Renfert предоставляет Вам гарантию на все части устройства сроком на 3 года. Условием для предъявления требований об исполнении гарантийных обяза- тельств является наличие оригинала счета на продажу, выданного специализированной торговой фирмой. На детали, подверженные естественному износу (быстроизнашивающиеся детали), и на расход- ные детали гарантия не распространяется. Эти детали отмечены в списке запчастей. Гарантия прекращает свое действие в случае ненадлежащего использования, неисполнения ин- струкций по эксплуатации, чистке, уходу и подключению, в случае выполнения ремонта собствен- ными силами или произведенного неавторизованной фирмой, в случае использования запчастей других производителей и в случаях необычных или недопустимых с точки зрения инструкции по эксплуатации вмешательств. Гарантийные услуги не являются поводом для продления гарантии. Специальные условия для устройства POWER steamer 1 или 2: При несоблюдении интервалов очистки и техобслуживания, или в случае использования неодо- бренных средств для удаления накипи гарантия аннулируется. Условием для предъявления требований об исполнении гарантийных обязательств является нали- чие оригинала счета на продажу используемого средства для удаления накипи. Документируйте выполнение работ по техобслуживанию в отдельном плане техобслуживания. Такой план запрашивается при возникновении гарантийного случая вследствие рекламации, и он является частью анализа. 10 Указания по утилизации 10.1 Утилизация расходных материалов 10.2 Утилизация...
Page 178 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
Page 179 POWER steamer 1 & 2 Made in Germany...
Page 180 Zawartość Wprowadzenie �� 1.1 Użyte symbole �� 2 Bezpieczeństwo �� 2.1 Zastosowanie zgodne z przeznaczeniem �� 2.2 Użytkowanie niezgodne z przeznaczeniem �� 2.3 Warunki otoczenia �� 2.4 Wskazówki dotyczące zagrożeń i ostrzeżenia �� 2.4.1 Informacje ogólne �� 2.4.2 Informacje szczegółowe �� 2.5 Okres użytkowania �� 2.6 Dopuszczone osoby �� 2.7 Wyłączenie odpowiedzialności �� 3 Opis produktu �� 3.1 Opis ogólny �� 3.2 Podzespoły i elementy funkcyjne ��...
Page 181 Podaje wytyczne, ułatwiające wykonanie wskazań pomocnych do obsługi urządzenia. Instrukcję obsługi można znaleźć również w formie elektronicznej na naszej stronie interneto- wej pod adresem www.renfert.com/p918. Należy wprowadzić tam następujący numer artykułu: 18450000 lub 18460000. Przepisy UE obowiązujące dla produktu są przestrzegane.
Page 182 W szczególności do odkamieniania można stosować wyłącznie odkamieniacz Renfert lub środki do odkamieniania zatwierdzone przez Renfert! Inne odkamieniacze lub dodatki do dezynfekcji mogą uszkodzić zbiornik ciśnieniowy oraz elemen- ty mechaniczne i doprowadzić do całkowitej awarii w bardzo krótkim czasie. Urządzenie nie nadaje się do do dezynfekcji przedmiotów.
Page 183 ► Urządzenie w jakikolwiek sposób zostało modyfikowane, wyłączając zmiany opisane w instrukcji obsługi. ► Urządzenie było reperowane w nieautoryzowanych punktach napraw albo nie użyto do naprawy oryginalnych części firmy Renfert. ► Urządzenie nadal było używane mimo uszkodzeń lub znanych braków bezpieczeństwa. ► Produkt narażony był na mechaniczne uderzenia albo został upuszczony.
Page 184 Korek wlewu paliwa 11 Manometr (tylko POWER steamer 2) 12 Klapa rewizyjna Taca modelowa Przycisk WŁ./WYŁ. 13 Pokrywa rewizyjna Wyświetlacz "Zbiornik pusty (czerwony) 14 Zawór nadmiarowy ciśnieniowy - otwór wylotowy Wyświetlacz "Podgrzewanie/gotowy do 15 Kabel zasilający pracy (pomarańczowy / zielony) Wyświetlacz "Stan zwapnienia" (żółty) 16 Przyłącze wody (tylko POWER steamer 2) Rękojeść 17 Narzędzie pokrywy rewizyjnej 18 Wąż doprowadzający wodę Przycisk pary (tylko POWER steamer 2) Uchwyt rękojeści 10 --- POWER steamer 2 POWER steamer 1 Rys. - 6 -...
Page 185 Zakres dostawy 1 Urządzenie do czyszczenia parą 1 Korek wlewu paliwa 1 Skrócona instrukcja obsługi 1 Narzędzie pokrywy rewizyjnej 1 Szczotka czyszcząca 1 Zestaw uszczelniający 1 Wąż doprowadzający wodę (tylko POWER steamer 2) Paski pomiarowe do określania twardości wody i częstotliwości płukania (patrz rozdział 4.5) Formy dostawy 1845 X000 POWER steamer 1 1846 X000 POWER steamer 2 Akcesoria 1845 0200 POWER steamer Mocowanie do ściany 1845 0100 POWER steamer odkamieniacz 1846 0100 POWER steamer środek zmiękczający wodę Uruchomienie Rozpakowanie ⇒ Wyjmij z kartonu urządzenie i dodatkowe elementy wyposażenia. Nie należy podnosić urządzenia za wystające części, np. za uchwyt rękojeści. ⇒...
Page 186 Otwieranie / zamykanie otworu rewizyjnego Otwieranie Przestrzegać etapów pracy: Najpierw należy tylko poluzować nakrętki, nie wolno ich zdejmować! Niebezpieczeństwo związane z parą wodną pod ciśnie- niem! Przed otwarciem pokrywy rewizyjnej należy upew- nić się, że w zbiorniku ciśnieniowym nie ma już ciśnie- Rys.
Page 187 Oba te zjawiska zmniejszają efektywność ogrzewania i są wykrywane przez wskaźnik zwapnienia. Złuszczone kawałki wapna i błota muszą być usuwane przez regularne płukanie. Może to zapobiec lub przynajmniej opóźnić tworzenie się stałej skorupy wapiennej, którą można usunąć jedynie poprzez che- miczne odkamienianie. Aby zmniejszyć twardość wody, firma Renfert zaleca stosowanie zmiękczacza wody POWER ste- amer (patrz akcesoria) dla urządzenia POWER steamer2. Przyłącze wody - POWER steamer 2 Niebezpieczeństwo cofnięcia się wody słonawej do sieci wo- dociągowej! Aby chronić wodę pitną przed wodą niezdatną do picia, między przyłączem wody po stronie budynku a jednost-...
Page 188 ⇒ Usunąć / wytrzeć nadmiar wody w lejkowatej części górnej obudowy. ⇒ Wkręcić korek wlewu paliwa i dokręcić go ręcznie. POWER steamer 1 może być zasilany zarówno wodą pitną, jak i destylowaną lub dejonizowaną. Jeżeli urządzenie jest typu POWER steamer 2 i zostało podłączone do źródła wody, napełnia się ono automatycznie po włączeniu (patrz rozdział 5.1.1).
Page 189 Wyłączanie: ⇒ Krótko nacisnąć przycisk WŁ./WYŁ. ♦ Ogrzewanie jest wyłączone. ♦ Wszystkie wyświetlacze są wyłączone. ⇒ POWER steamer 2: zamknąć źródło wody. 5.1.1 POWER steamer 2: W przypadku POWER steamer 2, w razie potrzeby, zbiornik ciśnieniowy jest automatycznie napełniany do poziomu sondy poziomu po włączeniu zasilania. W zależności od dostępnego ciśnienia wody, proces napełniania przebiega w kilku etapach. Urządzenie wykrywa, że dopływ wody nie jest otwarty (brak lub zbyt niskie ciśnienie wody), a pompa nie jest włączona. Po ok. 10 s należy ponownie sprawdzić, czy jest ciśnienie wody. W takim przypadku zbiornik ciśnieniowy jest teraz napełniany automatycznie. Jeśli nadal nie ma ciśnienia wody, zakłada się, że urządzenie nie jest podłączone do zasilania wody, a pomiar poziomu i automatyczne napełnianie są dezaktywowane. Można go ponownie uaktywnić przez wyłączenie/włączenie. Odparowywanie ⇒...
Page 190 5.3.1 POWER steamer 1 Niebezpieczeństwo poparzenia parą wodną podczas otwierania pokrywy zbiornika i napełniania! Nie należy otwierać korka wlewu paliwa, dopóki nie zniknie ciśnienie. Podczas napełniania nie wolno nachylać się nad otworem wlewowym zbiornika ciśnieniowego! Jeśli korek wlewu paliwa nie otwiera się łatwo, oznacza to, że nadal jest w nim ciśnienie. Nie otwierać...
Page 191 5.4.1 Aktywowanie funkcji "steam outlet": ⇒ Wyjąć rękojeść z uchwytu rękojeści. ⇒ Nacisnąć przycisk pary (8) i trzymać go wciśniętego. ⇒ Krótko nacisnąć przycisk WŁ./WYŁ. (3). ♦ Wyświetlacz "Podgrzewanie / gotowy do pracy" (5) miga na zielono. ♦ Zawór elektromagnetyczny otwiera się i para wydostaje się przez dyszę parową. ♦ Ogrzewanie jest wyłączone. Rys. ⇒ Przycisk pary może zostać zwolniony. ⇒ Rękojeść należy trzymać w dłoni lub umieścić w bezpiecznym miejscu, tak aby para wodna mogła wydostawać się bez zagrożenia (np. w umywalce). Podczas długotrwałego parowania rękojeść i wąż parowy mogą się znacznie nagrzewać! Urządzenie pozostaje w funkcji "steam outlet" do momentu zakończenia jej działania poprzez na- ciśnięcie przycisku pary lub przycisku WŁ./WYŁ.
Page 192 Przeprowadzone prace konserwacyjne należy udokumentować w dostar- czonym oddzielnie planie konserwacji. Jest to wymagane w przypadku gwarancji na reklamację i stanowi część oceny. Harmonogram konserwacji można znaleźć w internecie pod adresem www.renfert.com/p918. Należy wprowadzić tam następujący numer artykułu: 18450000 lub 18460000 i wybrać obszar "Downloads". Czyszczenie W żadnym wypadku nie należy odparowywać...
Page 193 Płukanie zbiornika ciśnieniowego Urządzenie należy płukać co najmniej z częstotliwością określoną w rozdziale 4.5. Niebezpieczeństwo poparzenia gorącą wodą! Woda znajdująca się w zbiorniku ciśnieniowym może być nadal bardzo gorąca. Podczas spusz- czania wody przez otwór rewizyjny należy zachować ostrożność. Uwaga: Niebezpieczeństwo poparzenia chemicznego! Pozostałości wody mogą...
Page 194 Pozostałości płynów czyszczących na powierzchniach roboczych, należy natychmiast usunąć wilgotną ściereczką i przetrzeć suchą szmatką. Do odkamieniania należy używać wyłącznie odkamieniacza Renfert "Renfert POWER steamer descale", ponieważ zawiera on środek antykorozyjny dla zbiornika ciśnieniowego. Do odkamieniania nie należy używać kwasu cytrynowego. Podczas napełniania pod wpływem ciepła (ciepło resztkowe lub pozostałości po ogrzewaniu) tworzy się...
Page 195 Wyłączenie urządzenia z eksploatacji na dłuższy okres czasu Jeśli jednostka wytwarzająca parę nie jest używana przez dłuższy czas, np. podczas wakacji, należy podjąć następujące działania: ⇒ Opróżnić zbiornik i pozostawić urządzenie z otwartą pokrywą zbiornika i otwartym otworem rewizyjnym. Gdy urządzenie zostanie ponownie uruchomione po dłuższej przerwie, należy je przepłukać (patrz roz- dział 4.4). Wymiana zaworu elektromagnetycznego Instrukcje montażu zaworu elektromagnetycznego są dołączone do części zamiennej. Przed wymianą: ► Zwolnić ciśnienie i wyłączyć urządzenie. ► Odczekać, aż ostygnie. ► Wyciągnąć wtyczkę sieciową. Części zamienne Materiały eksploatacyjne i części zamienne znajdą Państwo na liście części za- miennych w internecie na stronie www.renfert.com/p918� Należy wprowadzić tam następujący numer artykułu: 18450000 lub 18460000. Części urządzenia wyłączone z gwarancji (części, które się zużywają, części eks- ploatacyjne) są zaznaczone w wykazie części zamiennych. Numer serii, data produkcji i wersja urządzenia znajduje się na tabliczce znamio- nowej urządzenia. - 17 -...
Page 196 Usuwanie usterek Usterka Przyczyna Pomoc Brak reakcji po naciśnię- • Urządzenie nie jest podłączone do za- • Włożyć wtyczkę do gniazdka na obudowie. ciu przycisku WŁ./WYŁ. silania. POWER steamer 2: • Urządzenie nie jest podłączone do do- • Podłączyć urządzenie do źródła wody i otworzyć Brak automatycznego pływu wody lub dopływ wody nie jest dopływ wody przed włączeniem urządzenia. napełniania. otwarte. Czerwony wskaźnik miga • Zbyt niskie ciśnienie wody. • Minimalne wymagane ciśnienie wody - patrz dane techniczne. Dane. • Dopływ wody został otwarty zbyt późno •...
Page 197 Osiągnięto limit zwapnienia. czerwony (4) miga 2x (*) Wyłącznie POWER steamer 2: Podczas pracy nie ma już ciśnienia wody na stałym przyłączu wody. (*): Miganie z wymienionym numerem powtarza się po ok. 3 sekundach. Kolejne mignięcia czerwonej diody LED sygnalizują błędy, które nie mogą być usunięte przez operatora. Dane techniczne POWER steamer 1 POWER steamer 2 Numer artykułu: 1845 0000 1845 1000 1845 2000 1846 0000 1846 1000 1846 2000 Napięcie znamionowe / V dopuszczalne napięcie w sieci / V: 220 - 240 220 - 240 Częstotliwość sieci / Hz:...
Page 198 Gwarancja Przy eksploatacji urządzenia zgodnej z jego przeznaczeniem firma Renfert udziela na wszystkie części urządzenia 3 letniej gwarancji. Warunkiem domagania się gwarancji jest posiadanie oryginalnego ra- chunku zakupu ze specjalistycznego punktu sprzedaży. Gwarancja nie obejmuje części podlegających naturalnemu zużyciu podczas pracy urządzenia (części zużywających się) a także materiałów eksploatacyjnych. Części te są wyszczególnione na liście części zamiennych. Gwarancja wygasa w wypadku nieodpowiedniego użytkowania urządzenia, nieprzestrzegania przepisów dotyczących: obsługi, czyszczenia, połączeń i konserwacji, samodzielnej naprawy lub naprawy wykona- nej przez nieautoryzowane osoby, użyciu części zamiennych innego producenta albo działań nietypo- wych, niedopuszczonych instrukcją użytkowania. Świadczenia gwarancyjne nie powodują przedłużenia okresu gwarancji. Warunki specjalne dla POWER steamer 1 & 2: Nieprzestrzeganie okresów czyszczenia i konserwacji oraz stosowanie niezatwierdzonych odkamieniaczy spowoduje unieważnienie gwarancji. Warunkiem domagania się gwarancji jest posiadanie oryginalnego rachunku zakupu ze specjalistycznego punktu sprzedaży stosowanego odkamieniacza. Przeprowadzone prace konserwacyjne należy udokumentować w dostarczonym oddzielnie planie konser- wacji. Jest to wymagane w przypadku gwarancji na reklamację i stanowi część oceny. 10 Utylizacja urządzeń 10.1 Utylizacja materiałów użytkowych 10.2 Utylizacja urządzenia Utylizację urządzenia należy powierzyć specjalistycznej placówce. Zakład utylizacyjny musi być przy tym poinformowany o niebezpiecznych pozostałościach w urządzeniu.
Page 199 - 21 -...
Page 200 Tel.: +49 7731 82 08-0 • Fax: +49 7731 82 08-70 www.renfert.com • info@renfert.com Renfert USA • 3718 Illinois Avenue • St. Charles IL 60174/USA Tel.: +1 6307 62 18 03 • Fax: +1 6307 62 97 87 www.renfert.com • info@renfertusa.com...
Page 201 POWER steamer 1 & 2 Made in Germany...
Page 202 内容 1 介绍 �� 1.1 标识使用 �� 2 安全性 �� 2.1 预期用途 �� 2.2 错误使用 �� 2.3 环境条件 �� 2.4 危险和警告 �� 2.4.1 一般信息 �� 2.4.2 具体信息 �� 2.5 使用寿命 �� 2.6 认可人员 �� 2.7 免责声明 �� 3 产品说明 �� 3.1 一般说明 ��...
Page 203 有即时受伤的危险。请参阅附随文件！。电流有由电流导致的危险。危险炽热表面。爆炸危险在压力下打开可能会导致部件爆炸性地弹出。危险加压灼热蒸汽！请勿在机器过热时打开！危险有因热液体或蒸汽而受伤的危险。警告如果不遵守使用说明，可能会损坏机器。注意这是改进和简化使用的一般注意事项。在我们的网站上也提供电子版的操作说明。访问 www.renfert.com/p918，然后输入以下货号：18450000 或 18460000。本机器符合欧盟法规。本产品符合英国相关法律。见互联网上的UKCA符合性声明：www.renfert.com。在欧盟地区，本机器符合 WEEE 标准的规定。 ► 清单，特别注意 • 清单 - 子清单 ⇒ 说明 / 需要的操作步骤 / 输入 / 操作次序：要求您按照指示的次序执行指定的操作。 ♦ 操作的结果 / 机器的反应 / 程序的反应：机器或程序会根据您的操作或发生特定事件时作出反应。其他相关标识会在出现时解释。安全性预期用途本蒸汽清洗机专门用于清洗牙科用品。在任何情况下都不要将蒸汽直喷向生物！仅限于商业用途！...
Page 204 ► 本机器只能插入已接地线的插座。 ► 主电源插座应置于方便连接的位置。 ► 在拆卸或操作电子部件前，请先截断机器的电源。 ► 操作人员在操作时有责任遵守国家规定及跟该机器设备有关的定期安全检查。在德国，就要符合与VDE（电器和电子技术协会）0701-0702有关的 DGUV（德国法定事故保险）条例的3。 ► 定期检查连接电线（如电源线）、管子和外壳（如键盘）是否有损坏（例如扭结、裂缝、孔隙）或由于老化而变坏。如机器有损坏的连接电线、管子或外壳或其他有缺陷的部件，不可进行操作！ ► 损坏了的机器必须立刻停止使用。截断电源并不可再次接通。把机器送往维修！ ► 只可在监督下操作机器。 ► 遵守国家事故防范规定！ ► 有关 REACH 和 SVHC 的信息，请到我们的网站 www.renfert.com 中的“支持”区域。 2.4.2 具体信息 ► 注意：有烧伤的危险！操作期间，罐盖和注水口、机器上盖、喷嘴蒸汽出口和侧面的维修口处都非常高温。 ► 如果长时间使用蒸汽，蒸汽喷枪和蒸汽软管会变得极热！ ► 如果使用不当，有被热蒸汽烫伤的危险！ ► 当压力罐仍然加压时，不要打开罐盖或维修口的盖子，会有被热蒸汽或热水烫伤的危险！ ► 放置好机器，让蒸汽可以没有风险地从超压阀的出口排出。（14，图1）。 ► 在底座（例如水槽）上操作时，其边缘不得高于 20 毫米（约 ¾寸）。 ► 操作期间，罐盖必须正确关闭。 ► POWER steamer 强劲型蒸汽清洗机 2：工作完成后关闭水源。...
Page 205 2.5 使用寿命有多长的使用寿命很大程度上取决于使用方式，特别是要符合规定的清洁和维护频率。 2.6 认可人员本机器只能由经过培训的人员进行操作和维修。未经授权的人员，特别是儿童，不得使用本机器。操作说明中没描述的任何维修，只能由合格的电工执行。 2.7 免责声明如出现以下情况，仁福公司将不负责任何损失或保修索赔： ► 本产品用于操作指南所述以外的用途。 ► 除操作指南中所述的修改外，本产品被其他任何方式修改。 ► 本产品不是由专业代理商修理或没有使用原厂仁福零配件。 ► 尽管有明显的安全缺陷或损坏，仍然继续使用本产品。 ► 本产品受到机械撞击或摔坏。 ► 未遵守规定的清洁和维护频率，或使用了未经仁福公司批准的除垢溶液。产品说明一般说明水在压力罐中被加热到大约155 °C，这导致大约 4.5 巴的相对蒸汽压力，压力罐可以手动或自动注水。蒸汽是通过一个电动电磁阀经喷嘴提供的。可以通过侧面的维修口轻松去除沉积物。操作时使用一般本地水硬度的饮用水。 POWER steamer强劲型蒸汽清洗机 2 还配备： • 压力计 • 供水连接 • 使用泵和电磁阀测量注水位，水会自动注入压力罐石膏模型或包埋材模型可以放在模型托盘上晾干（图 1，2）。 - 5 -...
Page 206 组件和功能件罐盖 11 压力计（仅限 POWER steamer 强劲型蒸汽清洗机 2 ）模型托盘 12 维修盖开/关键 13 维修帽 "空罐"指示灯（红色） 14 超压阀-出口 "加热/准备操作"指示灯（橙色 / 绿色） 15 电源线 "钙化状态"指示器（黄色） 16 供水连接（仅限 POWER steamer 强劲型蒸蒸汽喷枪汽清洗机 2）蒸汽键 17 维修帽工具蒸汽喷枪支架 18 水软管（仅限 POWER steamer 强劲型蒸汽 10 --- 清洗机 2） POWER steamer 2 POWER steamer 1 图 - 6 -...
Page 207 交付范围 1 蒸汽清洗机 1 罐盖 1 快速入门指南 1 维修帽工具 1 清洁刷 1 密封套装 1 水软管（仅限 POWER steamer 强劲型蒸汽清洗机 2）用于测定水硬度和冲洗频率的试纸（参阅第 4.5 章） 3.4 产品版本 1845 X000 POWER steamer 强劲型蒸汽清洗机 1 1846 X000 POWER steamer 强劲型蒸汽清洗机 2 3.5 配件 1845 0200 POWER steamer 蒸汽清洗机壁挂式支架 1845 0100 POWER steamer 蒸汽清洗机除垢剂 1846 0100 POWER steamer 蒸汽清洗机水软化系统启动 4.1 开箱 ⇒ 从包装中取出机器和配件。请勿使用向外延伸的部件，例如蒸汽喷枪支架，来提起机器。 ⇒ 检查交付是否完整（与交付范围比较） ⇒ 去除运输固定装置。 ⇒...
Page 208 4.3 打开 / 关闭维修口打开观察步骤：首先松开螺母 - 不要拆下！有加压蒸汽造成的危险！在打开维修盖之前，请确保压力罐没再加压。为此，请打开罐盖（图1，1）并卸下。图如果需要，请使用蒸汽排出功能降低现有压力（参阅第 5.4 章）。热水的危险！压力罐中的水可能仍然很热。 ⇒ 对维修盖的下边缘施加压力来打开维修盖（12）。 ⇒ 使用提供的工具（17），将维修帽（13）的两个紧固螺母拧松两圈。图 ⇒ 使用工具将维修帽向左转动约20°度，让水通过维修盖排出。如果罐空了： ⇒ 取下紧固螺母， ⇒ 将维修帽向左转动，直到停止并取下。关闭图不要润滑螺纹螺栓！ ⇒ 检查并清洁维修帽中的密封边，如有损坏，请更换。 ⇒ 清洁压力罐的密封表面。 ⇒ 将维修帽置于旋转约 45°度的位置，然后向右转动直至停止。图注意正确的位置：顶 = 上！ ⇒ 将紧固螺母放到位，然后用手转动，直到停止。 ⇒ 使用工具拧紧螺母，拧到最紧。 ⇒ 擦拭维修盖。图...
Page 209 4.5 水质/冲洗频率机器只能用饮用水操作，不允许使用不符合饮用规定的水，因为可能含有损坏机器的物质。氯浓度不得超过4毫克/升。在启动前，确定水的硬度并计算由此产生的冲洗频率，交付范围包括测定水硬度的试纸。如果使用盐基软化系统，无论测量到水硬度如何，都必须每周冲洗一次。来自软化系统的水会令罐中的水有高pH值，这可能会腐蚀罐，并可能会令机器完全失效。使用软化系统时，确保没有含有高浓度盐/盐水或酸再生水进入机器。根据水的硬度，必须遵守以下冲洗的频率：试纸德国度 < 3 > 4 > 7 > 14 > 21 (°dH) / 一般硬度 (dGH) 英国度 < 3.75 > 5 > 8.75 > 17.5 > 26.25 （克拉克度） (°e) 法国度 < 5.4 > 7.2 > 12.6 > 25.2 > 37.8 (°fH) 百万分之几 < 53.4 > 71.2 > 125 > 249 > 374 (ppm CaCO3) 冲洗频率...
Page 210 4.7 注水到压力罐 ⇒ 拧下罐盖（1）， ⇒ 使用容器，把饮用水慢慢注入压力罐，漏斗形上外壳使注水更容易。 ⇒ 仅按照建议的注水量注入所需的量。建议的注水量，请参阅第 8 章 "技术参数"。如果蒸汽射流有脉动，则表示压力罐已过满。烫伤的危险！图如果有多余的水留在漏斗形的上部机壳中，在操作前，必须将其清除。 ⇒ 擦去/清除漏斗形上部机壳中的多余水分。 ⇒ 拧入罐盖并拧紧，拧到最紧。 POWER steamer 强劲型蒸汽清洗机 1 可用饮用水和蒸馏水或去离子水操作。如果机器是 POWER steamer 强劲型蒸汽清洗机 2，并已连接到供水系统，就会在启动后自动注水。（参阅第 5.1.1 章）。 4.8 电源连接在电器连接之前，请检查铭牌上指示的电压是否与当地电压供应相配。 ⇒ 将电源插头插入电源插座。 ♦ 插入电源后，将执行系统检查，在此期间机器还不能开动。等大约 5 秒后，才按开 / 关键。操作 5.1 开 / 关开： ⇒ 检查压力罐是否已满。如果需要，请重新加水，如果是 POWER steamer 强劲型蒸汽清洗机 2 ，就要启动供水。 ⇒ 通过按开/关键（3）启动机器， ♦ "加热/准备操作"指示灯（5）以橙色亮起，机器加热。 ♦...
Page 211 5.2 蒸汽清洁 ⇒ 等达到工作压力后，"加热 / 准备操作"指示灯（图1，5）以绿色亮起。 ⇒ 从蒸汽喷枪支架取下蒸汽喷枪。 ⇒ 将蒸汽喷嘴固定在水槽中，通过短按蒸汽键（8）从蒸汽软管中排出冷凝水。 ⇒ 蒸汽清洗作业件蒸汽清洗时，请穿戴适当的个人防护装备！图蒸汽清洗时，请遵守以下事项： ► 必須检查要清洗的物品是否适合蒸汽清洗。 ► 将物品放在距离喷嘴至少 2 厘米的蒸汽区。经常检查清洗进度（目测）以及对清洗物品敏感表面造成的不利影响。 ► 用户负责验证清洁结果。工作完成后： ⇒ 将蒸汽喷枪放回蒸汽喷枪支架。在重新加热期间，“加热 / 准备操作”指示灯（图 1，5）以橙色亮起，可以继续喷出蒸汽。 “空罐”指示灯（图 1，4）表示压力罐已空。要加水，请参阅第 5.3 章。请勿将蒸汽喷枪浸入水中！由于蒸汽或热水溢出而有烫伤的危险。从外部进入蒸汽喷枪的水可能会变得非常热或变成蒸汽。如果长时间使用蒸汽，蒸汽喷枪和蒸汽软管会变得非常热！ 5.3 空罐 - 加水如果压力罐中没水了，就会被检测到。 ♦ "空罐"指示灯（4）以红色亮起， ♦ 发出简短的警告信号， ♦ 加热已关，图 5.3.1 POWER steamer 1 打开罐盖和注水时，由于蒸汽溢出而可能會有烫伤的危险！仅在没有任何压力时打开罐盖。注水时，不要...
Page 212 5.3.2 POWER steamer 2 如果 POWER steamer 强劲型蒸汽清洗机 2 连接到打开的供水系统，那由蒸汽耗用的水将会自动补给。由于需要的冷却阶段，所以手动加水时，没有等待时间。如果 POWER steamer 强劲型蒸汽清洗机 2 未连接到水源，它的操作方式与 POWER steamer 强劲型蒸汽清洗机 1 相同，并且必须以相同的方式处理。 5.4 释放压力 - 蒸汽排出为了在“空罐”指示灯（图 1，4）发出信号之前重新加水，或者为了进行清洁或维护工作，必须先释放现有压力，然后才能打开罐盖或维修盖。这可能需要一些时间，取决于罐里剩余的水量。通过蒸汽出口功能，加热会关闭，压力会通过蒸汽喷枪释放，而无需按住蒸汽键。 5.4.1 激活蒸汽排出功能： ⇒ 从蒸汽喷枪支架取下蒸汽喷枪。 ⇒ 按下蒸汽键（8）并按住， ⇒ 短按开/关键（3）， ♦ "加热/准备操作"指示灯（5）呈绿色闪烁， ♦ 电磁阀打开，蒸汽通过蒸汽喷嘴喷出。 ♦ 加热已关， ⇒ 可以松开蒸汽键，图 ⇒ 将蒸汽喷枪握在手中或将其放在安全的地方，以便蒸汽可以毫无风险地排出（例如，在水槽中）。如果长时间使用蒸汽，蒸汽喷枪和蒸汽软管会变得非常热！机器的蒸汽出口功能保持活动状态，直到按下蒸汽键或开/关键将其关闭。 5.4.2 关闭蒸汽排出功能：等到压力完全释放后，再关闭蒸汽出口功能。 ⇒ 短按蒸汽键或开/关键， ♦ 电磁阀关闭， ♦...
Page 213 ⇒ 将支架底座拧到外壳的左侧。 ⇒ 将托架插入支架底座（卡入到位）。 ⇒ 用盖罩盖住外壳右侧的开口。 ⇒ 将蒸汽喷枪放入蒸汽喷枪支架 ⇒ 重新开机。图清洁/维护机器不包含任何需要维护的内部部件。不允许以说明书所述以外的方式打开机器！有烧伤的危险！只有在机组冷却并已减压的情况下，才能清洗和维护！在维修帽打开时（图1，13）进行清洗 / 维护，请放置机器在适当位置，以便收集流出的水。例如，放在水槽旁边。请单独记录并保存每次的维护报告，在保修索赔时需要提供，并且是评估的一部分。 www.renfert.com/p918提供在线维护计划。输入以下货号：18450000 或 18460000，然后选择 "下载"。 6.1 清洁在任何情况下都不要用蒸汽清洗此机器。要清洁机器，请仅用湿布擦拭外部。请勿使用任何溶剂型或磨蚀性清洁剂。 6.2 清洁和维护频率必须遵守以下清洁和维护频率： ► 冲洗（参阅第 6.3 章）： - 如果使用盐基软化系统冲洗，需要每周一次 - 在所有其他情况下：如第 4.5 章的表格所述 ► 除垢（参阅第 6.4 章）： - 当钙化指示器发出信号时，应立即执行除垢...
Page 214 6.3 冲洗压力罐必须至少按照第 4.5 章中确定的频率冲洗机器。有热水烫伤的危险！压力罐中的水可能仍然很热，通过维修口排水时要小心。注意：有化学灼伤的危险！残留的水可能是强碱性的（盐水）。冲洗时戴上护目镜和防护手套！按以下步骤冲洗压力罐： ⇒ 释放压力，请参阅第 5.4 章。 ⇒ 断开机器与主电源的连接， ⇒ 小心地打开罐盖（图1，1）并将其取下， ⇒ 让机器冷却， ⇒ 放置好机器，使水可以从压力罐流过维修口（12）流入水槽， ⇒ 打开维修口（参阅第 4.3 章）， ⇒ 通过维修盖完全排干水。 ⇒ 尽可能使用刷子清洁压力罐的底部（参见交付范围）， ⇒ 在此过程中，使用罐盖开口注水，并让其通过维修口排出，以便冲洗掉松散的钙残留物， ⇒ 重复此过程，直到达到足够的清洁。 ⇒ 如果通过冲洗和使用刷子清洁后，残留的钙沉积物仍然附着在压力罐内（通过查看维修口进行目测；如果需要，请在压力罐的罐帽开口处用手电筒照射），建议进行除垢（参阅第 6.4 章）。 ⇒ 关闭维修口（参阅第 4.3 章）。 6.3.1 冲洗程序 - 仅限 POWER steamer 强劲型蒸汽清洗机 2 POWER steamer 强劲型蒸汽清洗机 2 ，会用集成泵和供水系统自动冲洗。程序如下： ⇒ 机器按照第 6.3 章中的说明进行安装，维修口是打开的。 ⇒...
Page 215 6.4 除垢注意：除垢溶液具有腐蚀性！除垢时戴上护目镜和防护手套！如果接触皮肤，请立即用水冲洗。留意安全数据表注意：“仁福 POWER steamer 蒸汽清洗机除垢剂” 除垢解决方案是一种浓缩液，仅能以如下所述的稀释形式使用。未经稀释使用会损坏机器。立即用湿布清除工作表面的清洁液残留物，并用干布擦干。仅使用"仁福 POWER steamer蒸汽机除垢溶液"进行除垢，为压力罐提供防腐蚀保护。不要使用柠檬酸进行除垢。如果在加热时注水（加热时的余热或残留物），则会形成柠檬酸盐粉末，堵塞管道和机器，导致机器故障。未经授权的除垢溶液可能会损坏压力罐和机械部件，令机器完全失灵。如果使用未经批准的除垢溶液，保修会失效。仅当压力罐完全冷却时才进行除垢。在除垢期间不要操作机器。溶解的钙沉积物颗粒可能会进入管道和机器，例如电磁阀，并导致机器故障。定期冲洗以去除沉渣和松散的钙沉积物，减少使用化学品的需要。然而，不可能完全阻止钙层形成。如果机器在冲洗后或冲洗后不久检测到钙化（参阅第 5.5 章），就应尽快对压力罐进行除垢。 ⇒ 断开机器与主电源的连接，并让其冷却。 ⇒ 用水冲洗压力罐，并使用清洁刷，直到水变清和 / 或没有更多的大块钙化碎片从维修口排出（参阅第 6.3 章）。 ⇒ 关闭维修口（参阅第 4.3 章）。 ⇒ 注入1升水到水罐。 ⇒ 然后注入 1 公升仁福除垢溶液。注意：有除垢溶液喷出导致化学灼伤的危险。根据现有的钙沉积量，可能发生强烈的化学反应，导致气泡和泡沫形成，这可能导致除垢溶液喷出。不要加注超过指定份量的水。 ⇒ 大约15 分钟后，慢慢地将 .6 - .8 升水注入机器，如果泡沫形成，只能在泡沫消退后才能继续注水。 ⇒ 让除垢溶液浸泡。建议浸泡时间： 2-4 个小时 ⇒ 浸泡时间结束后，小心地打开维修口并倒出除垢溶液。如果除垢效果不足，请重复整个除垢程序。 ⇒...
Page 216 图 6.7 较长时间不使用机器如果蒸汽清洗机长时间不使用，例如在公司休假期间，应采取以下措施： ⇒ 清空罐，让机器的罐盖和维修口都打开。长时间停顿后重新启动时，应冲洗机器（参阅第 4.4 章）。 6.8 更换电磁阀更换电磁阀的安装说明包含在零配件中。更换前： ► 释放压力并关机， ► 让它冷却， ► 断开电源插头， 6.9 零配件您可以在 www.renfert.com/p918 在线提供的零配件表中找到易损件和零配件。输入以下货号：1450000 或 18460000. 零配件清单中标记了不在保修范围的组件（易损件、耗材）。序号和制造日期和机器版本都显示在机器铭牌上。故障排除故障原因解决方法按下开 / 关键时无反应 • 机器未连接电源。 • 将电源插头插入电源插座。 POWER steamer 2: • 机器未连接供水，或供水未启动。 • 将机器连接到供水并在开动机器之前启动供水。没有自动注水。 • 水压过低。...
Page 217 故障原因解决方法 POWER steamer 2: • 室温下水的蒸气压低于空气。 • 无需采取任何行动。机器是冷却的，压力计却显 • 开动机器并短暂按下蒸汽键，通过打开电磁阀补偿示真空压力。压力。钙沉积在漏斗形的上部外 • 注水后没有去除多余的水。 • 除去钙沉积物。壳中。 • 注水后必须去除多余的水。 POWER steamer 2: • 入口压力太低，以至在泵允许的最大运 • 无需采取任何行动。开机后，泵会运行几次以注行时间内无法注水到容器。水到压力罐。脉动蒸汽射流。 • 因为压力罐已注满最大的容量，所以沸 • 此情况在工作一小段时间后会自行解决。腾的水被吸入蒸汽出口。 • 仅为机器注入建议的水量。 7.1 闪烁序列指示灯 •...
Page 218 技术参数 POWER steamer 1 POWER steamer 2 货号： 1845 0000 1845 1000 1845 2000 1846 0000 1846 1000 1846 2000 额定电压 / V 允许电源电压 / V： 220 - 240 220 - 240 电源频率 / Hz： 50/60 功耗 / W： 2000 1550 1280 2000 1550 1280 压力罐容量 / 升 [美制加仑]： 4 [1.06] 建议注水量 / 升 [美制加仑]： 2.8 [0.74] 最大注水量 / 升 [美制加仑]： 3 [0.79] 工作压力 / kPa / bar [psi]： 450 / 4.5 [65.3] 声压级 (Lpa) / dB(A): 80,9 声功率级 (LWA) / dB(A): 93,5 供水连接：不适用 3/4" 供水连接压力：最小 /kPa / bar [psi]：不适用...
Page 219 - 19 -...
