O aparelho não deve ser imerso na água.
Para proteger a manga contra deslize durante o processo de soldadura devem ser utilizados os
dispositivos de aperto relevantes. As instruções de montagem do fabricante da respetiva
manga, bem como as especificações locais ou nacionais e as instruções de instalação têm de
ser sempre observadas.
As superfícies de contacto do conector de solda e a manga têm de estar limpas. Os contactos
sujos podem causar danos decorrentes do sobreaquecimento do conector. Verifique qual(ais)
o(s) tipo(s) de conector necessita para a soldadura a realizar. Antes de substituir o contacto de
encaixe é absolutamente necessário remover primeiramente a ficha de alimentação!
De seguida, deslize novamente a proteção de contacto na totalidade ao longo do
conector. Todas as superfícies metálicas têm de ser cobertas.
6
Ligação elétrica
Nos distribuidores de estaleiros é necessário cumprir as especificações relativas ao disjuntor
diferencial e operar o aparelho de solda apenas através do interruptor diferencial (Residual
Current Device, RCD).
É necessário assegurar que a rede ou o gerador se encontram protegidos com no máximo 20
A.
Apenas devem ser utilizados cabos de alimentação aprovados e marcados com as seguintes
secções transversais de condutores.
até 20 m:
superior a 20 m:
O cabo de alimentação apenas deve ser utilizado completamente desenrolado e estendido, de
modo a evitar sobreaquecimento.
A potência nominal do gerador necessária depende da absorção máxima de potência dos
acessórios utilizados. Além disso, para realizar da configuração é necessário respeitar as
condições de ligação no local, as condições ambientais, bem como os próprios dados de
potência do gerador.
Potência de saída nominal de um gerador monofásico, 220 – 240 V, 50/60 Hz:
d 20 - d 160 .............. 3,2 kW
d 160 - d 400 ............ 4 kW regulada mecanicamente
d > 400 ..................... 5 kW regulada eletronicamente
É necessário primeiramente ligar o gerador antes de poder ligar o aparelho de soldar. A tensão
de circuito aberto deve ser regulada para aprox. 240 Volt.
Indicação: Durante a soldadura não operar consumidores adicionais no mesmo
gerador!
Após a conclusão dos trabalhos de soldadura remover primeiramente a ficha de alimentação do
aparelho do gerador e, de seguida, desligá-lo.

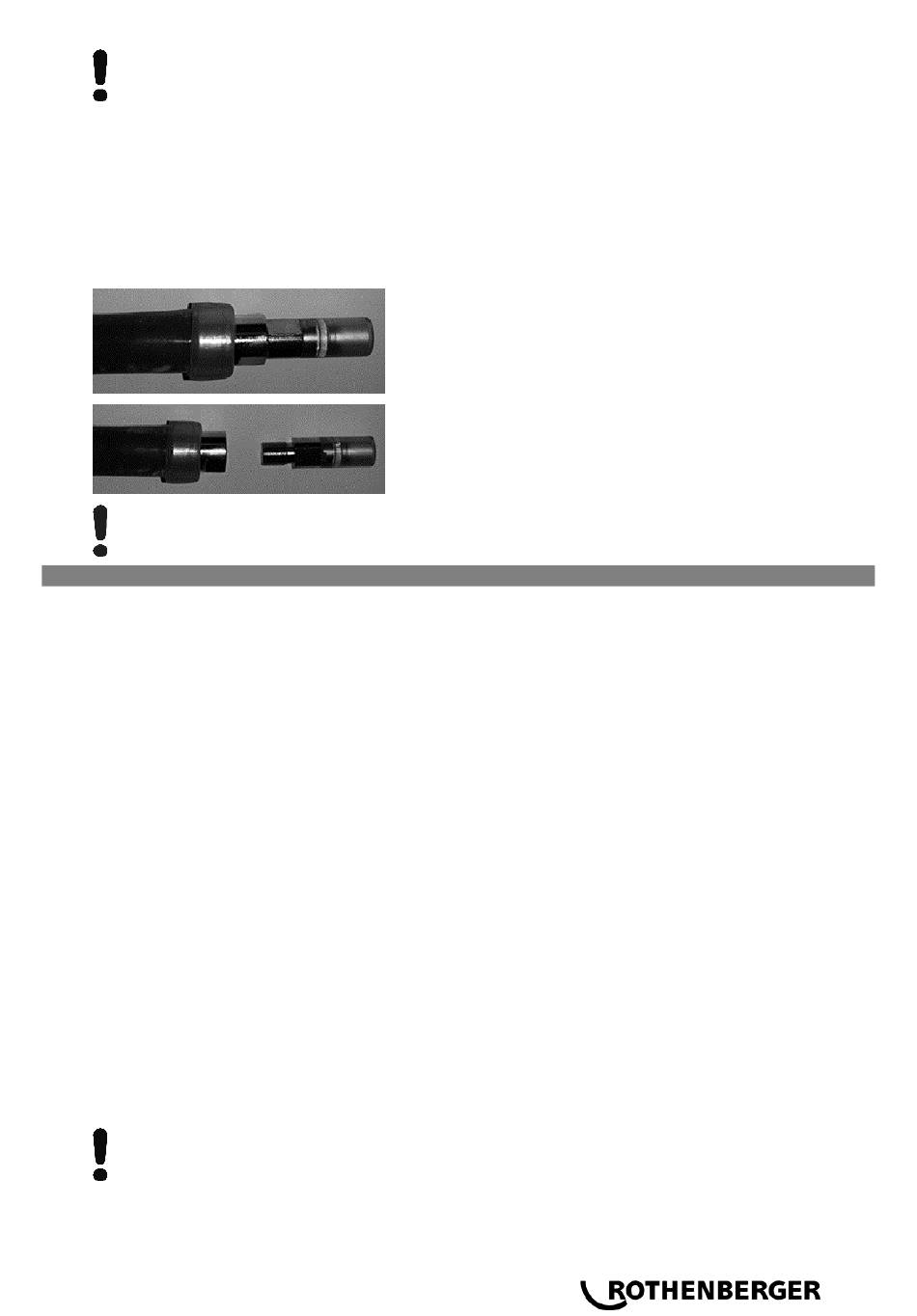

Para substituir o contacto de encaixe deslize com
cuidado a capa dianteira (proteção de contacto) no
sentido do cabo e solte ambas as superfícies da chave.
Desaperte a ligação com duas chaves de boca 7 e
10mm e mude o contacto de encaixe. Aperte novamen-
te a união aparafusada com 15 Nm.
1,5 mm² (recomendado 2,5 mm²); tipo H07RN-F
2,5 mm² (recomendado 4,0 mm²); tipo H07RN-F
PORTUGUES
95
