Zur Sicherung der Muffe gegen Verrutschen während des Schweißprozesses sollten entspre-
chende Spannvorrichtungen verwendet werden. Die Montageanleitung des betreffenden Muf-
fenherstellers sowie örtliche oder nationale Vorschriften und Verlegeanleitungen sind stets zu
beachten.
Die Kontaktflächen der Schweißstecker und der Muffe müssen sauber sein. Verschmutzte Kon-
takte können zu Überhitzungsschäden der Stecker führen. Prüfen Sie, welchen Steckertyp(en)
Sie für die durchzuführende Schweißung benötigen. Vor dem Wechseln der Steckkontakte un-
bedingt vorher den Netzstecker ziehen!
Schieben Sie danach den Berührschutz wieder vollständig über den Stecker. Alle
metallischen Oberflächen müssen abgedeckt sein.
6
Elektrischer Anschluss
Bei Baustellenverteilern sind die Vorschriften über FI-Schutzschalter zu beachten und das
Schweißgerät nur über FI-Schalter (Residual Current Device, RCD) zu betreiben.
Es ist sicherzustellen, dass Netz bzw. Generator mit maximal 20 A (träge) abgesichert ist.
Es dürfen nur entsprechend zugelassene und gekennzeichnete Verlängerungskabel mit folgen-
den Leiterquerschnitten verwendet werden.
bis 20 m:
1,5 mm² (empfohlen 2,5 mm²); Typ H07RN-F
über 20 m:
2,5 mm² (empfohlen 4,0 mm²); Typ H07RN-F
Das Verlängerungskabel darf nur komplett abgewickelt und ausgestreckt verwendet werden, um
Überhitzung zu vermeiden.
Die benötigte Generator-Nennleistung ist abhängig von der größten Leistungsaufnahme der
eingesetzten Fittinge. Weiterhin sind für die Auslegung die Anschlussbedingungen vor Ort, die
Umweltbedingungen sowie die Leistungsdaten des Generators selbst zu beachten.
Nennabgabeleistung eines Generators 1-phasig, 220 – 240 V, 50/60 Hz:
d 20 - d 160 .............. 3,2 kW
d 160 - d 400 ............ 4 kW mechanisch geregelt
d > 400 ..................... 5 kW elektronisch geregelt
Es muss erst der Generator eingeschaltet werden, bevor das Schweißgerät angeschlossen
werden kann. Die Leerlaufspannung sollte auf ca. 240 Volt eingeregelt werden.
Hinweis: Während der Schweißung keine zusätzlichen Verbraucher am gleichen
Generator betreiben!
Nach Beendigung der Schweißarbeiten zuerst den Geräteanschlussstecker vom Generator ab-
trennen, dann diesen abschalten.
7
Inbetriebnahme und Bedienung des Gerätes
7.1
Einschalten des Gerätes / Startbildschirm
Das Gerät wird nach Anschluss an Stromnetz oder Generator am Hauptschalter eingeschaltet.
Der Startbildschirm wird angezeigt.
6

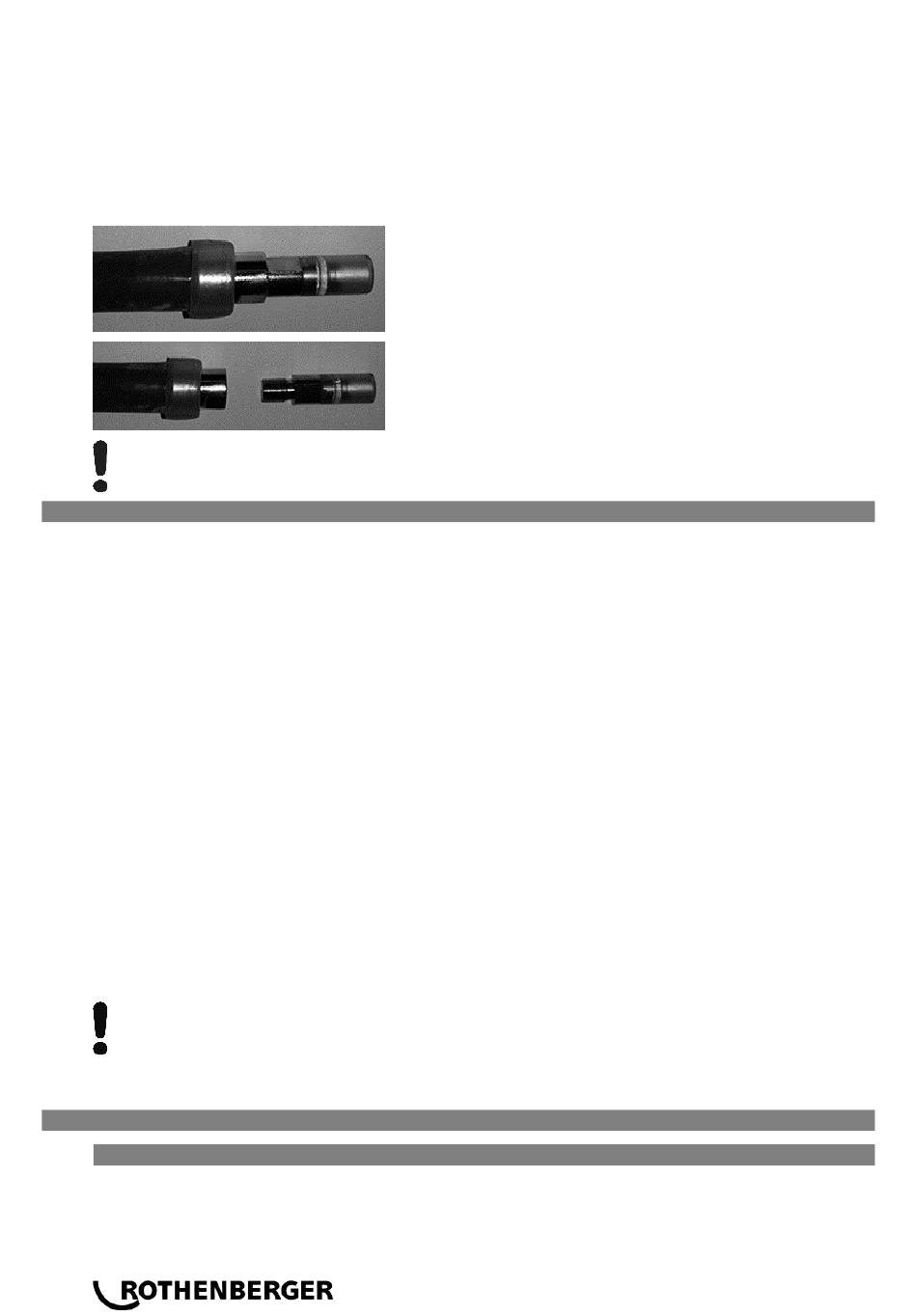

Zum Wechseln der Steckkontakte schieben Sie die
vorderste Hülle (Berührschutz) vorsichtig zurück Rich-
tung Kabel und legen Sie beide Schlüsselflächen frei.
Lösen Sie die Verbindung mit zwei Gabelschlüsseln 7
und 10mm und wechseln Sie die Steckkontakte. Ziehen
Sie die Schraubverbindung mit 15 Nm wieder fest.
DEUTSCH
