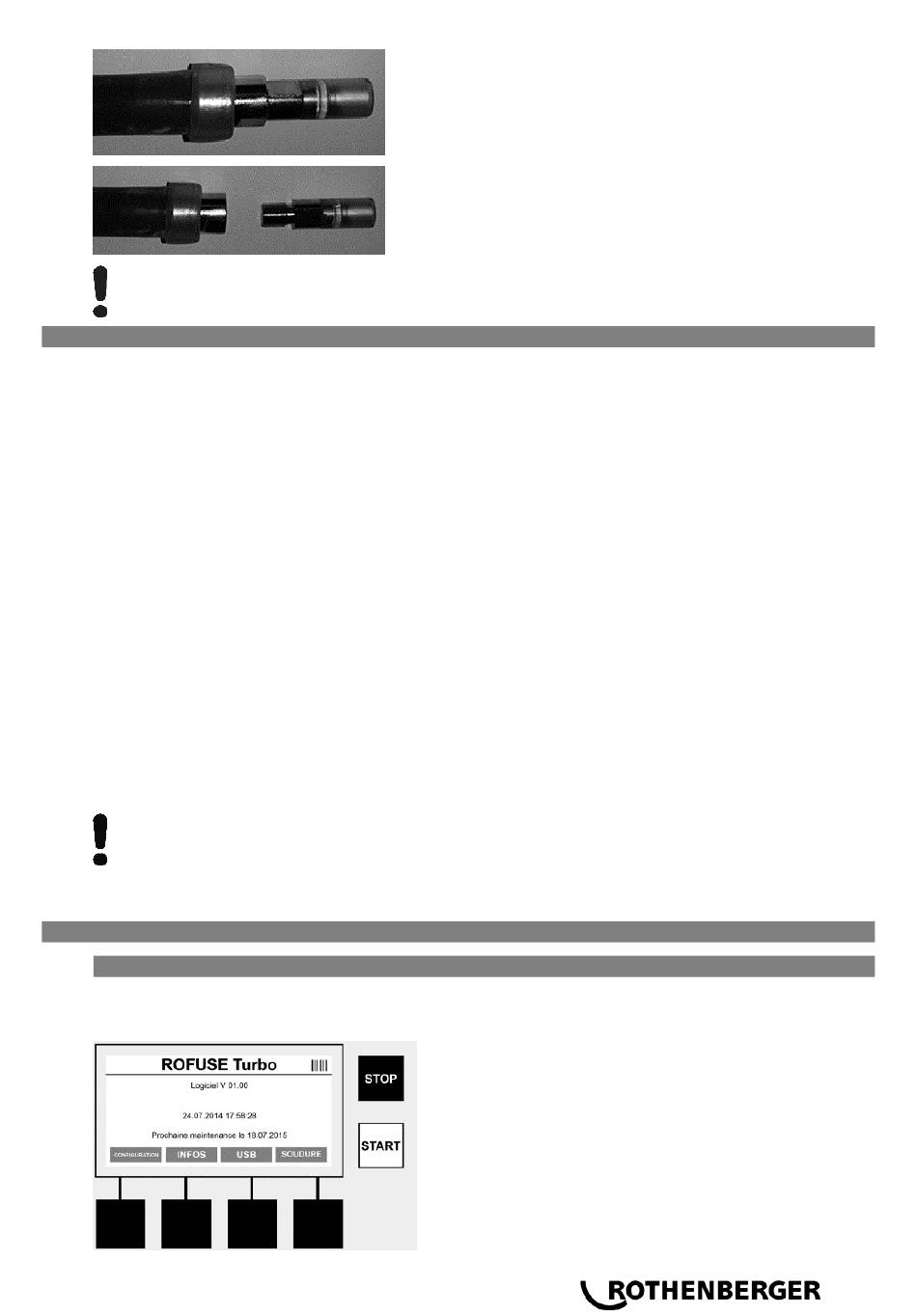

Recoulissez ensuite le cache de protection sur la prise. Toutes les surfaces métal-
liques doivent être recouvertes.
6
Raccordement électrique
Dans les tableaux de distribution de chantier les règles en matière de disjoncteur différentiel
doivent être respectées et le poste à souder ne doit être utilisé qu'avec un disjoncteur différen-
tiel.Il doit être certain que le réseau ou le générateur sont protégés à 20 A maximum. Seules les
rallonges appropriées, approuvées et marquées et avec les sections suivantes peuvent être uti-
lisées:
Jusqu'à 20 m:
Au-delà de 20 m:
La rallonge ne doit être utilisée que complètement déroulée et détendue afin d'éviter la sur-
chauffe. La puissance nominale du générateur requise dépend de la plus grande puissance des
manchons utilisés. En outre, pour l'interprétation des conditions de raccordement sur le site, le
respect des conditions environnementales et des performances du générateur lui-même est à
observer.
Puissance nominale de sortie d'un générateur 1 phase, 220 – 240 V, 50/60 Hz:
d 20 - d 160 .............. 3,2 kW
d 160 - d 400 ............ 4 kW réglé mécaniquement
d > 400 ..................... 5 kW réglé électroniquement
Le générateur doit être branché avant que le poste à souder puisse être raccordé. La tension de
circuit ouvert doit être réglée à environ 240 volts.
Indication: Pendant la soudure, aucun autre appareil ne doit être raccordé à ce
même générateur!
Une fois la soudure terminée, débranchez d'abord la prise de l'appareil du générateur avant de
l'éteindre.
7
Mise en service et fonctionnement de l'appareil
7.1
Allumer l'appareil / Écran de démarrage
L'appareil est allumé après son raccordement au réseau électrique ou au générateur. L'écran de
démarrage apparaît.
Pour remplacer les fiches de la prise, faites doucement
coulisser la face du boîtier (protection contre les con-
tacts) vers le câble et dégagez les deux surfaces de
fixation.
Dévissez les deux fixations à l'aide de deux clés plates
de 7 et 10 mm et remplacez les fiches. Resserrez les
vis à 15 Nm.
1,5 mm² (recommandé 2,5 mm²) ; Type H07RN-F
2,5 mm² (recommandé 4,0 mm²) ; Type H07RN-F
FRANÇAIS
Affichage de l'espace mémoire occupé
(voir Section 8)
Date et Heure
Indication de la prochaine date de maintenance
Affectation des touches multifonctions
35
