6. Repérez les connecteurs DIMM sur la carte mère. Déterminez le connecteur dans lequel vous allez
installer la barrette DIMM. Pour plus d'informations, voir «Barrettes DIMM prises en charge», à la
page 51.
7. Mettez l'emballage antistatique contenant le composant en contact avec une zone métallique non
peinte du châssis IBM Flex System Enterprise ou une surface métallique non peinte d'un composant
de l'armoire mis à la terre. Retirez ensuite le composant de son emballage d'expédition.
8. Vérifiez que les deux pattes de retenue du connecteur sont complètement ouvertes.
9. Orientez la barrette DIMM de sorte que ses broches soient correctement alignées avec le connecteur
de la carte mère.
Avertissement : Pour ne pas casser les pattes de retenue ou endommager les connecteurs DIMM,
manipulez les pattes avec précaution.
10. Insérez la barrette DIMM (B) dans le connecteur en appuyant fermement sur les guides.

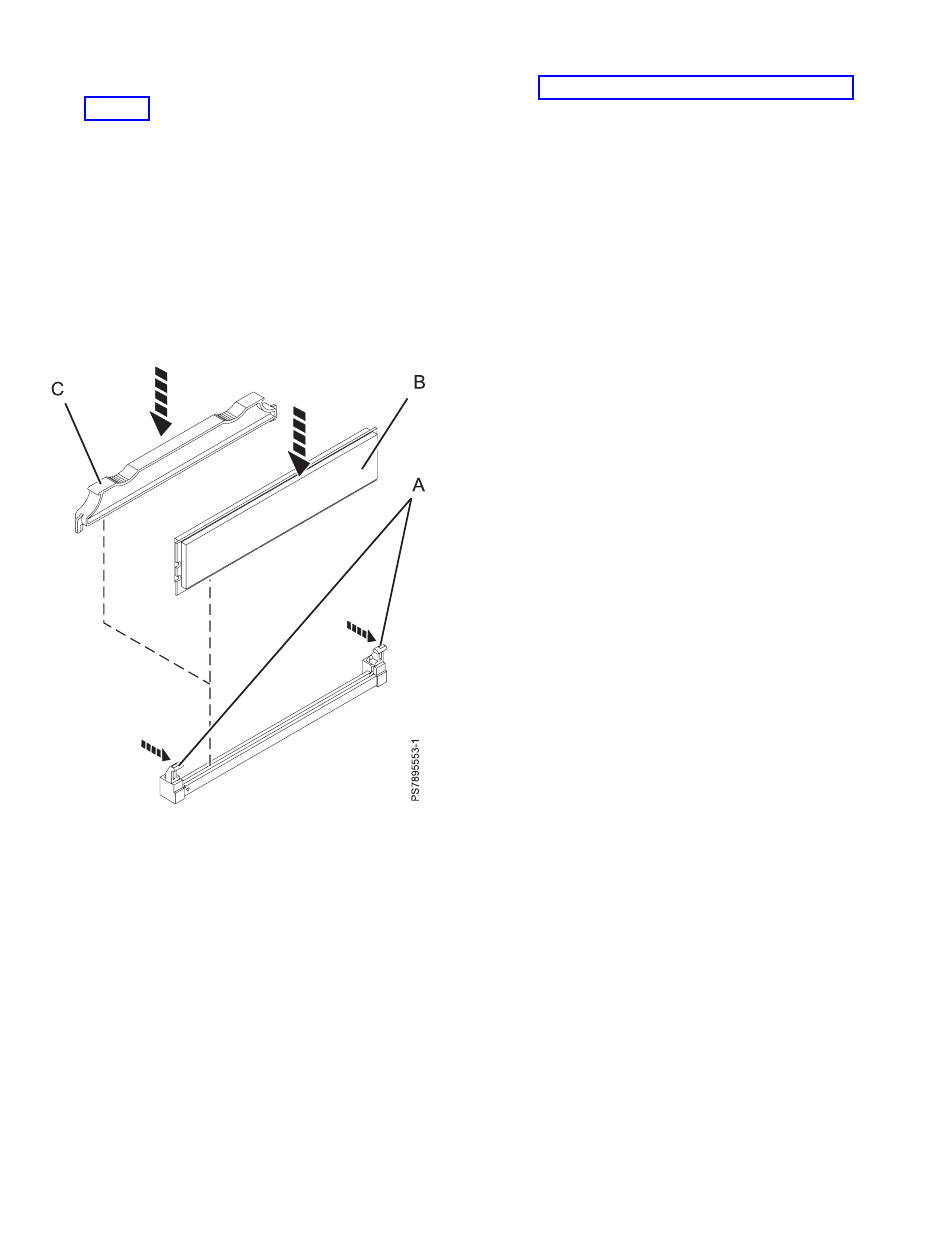

Figure 17. Installation d'une barrette DIMM
Vérifiez que chaque patte de retenue (A) se place en position fermée.
Important : Si un espace apparaît entre la barrette DIMM et les pattes de retenue, cela signifie
qu'elle n'est pas installée correctement. Ouvrez les pattes de retenue pour retirer et replacer la
barrette DIMM. Installez un élément de remplissage DIMM (C) dans tout emplacement ne contenant
pas de barrette DIMM afin d'éviter d'endommager la machine.
