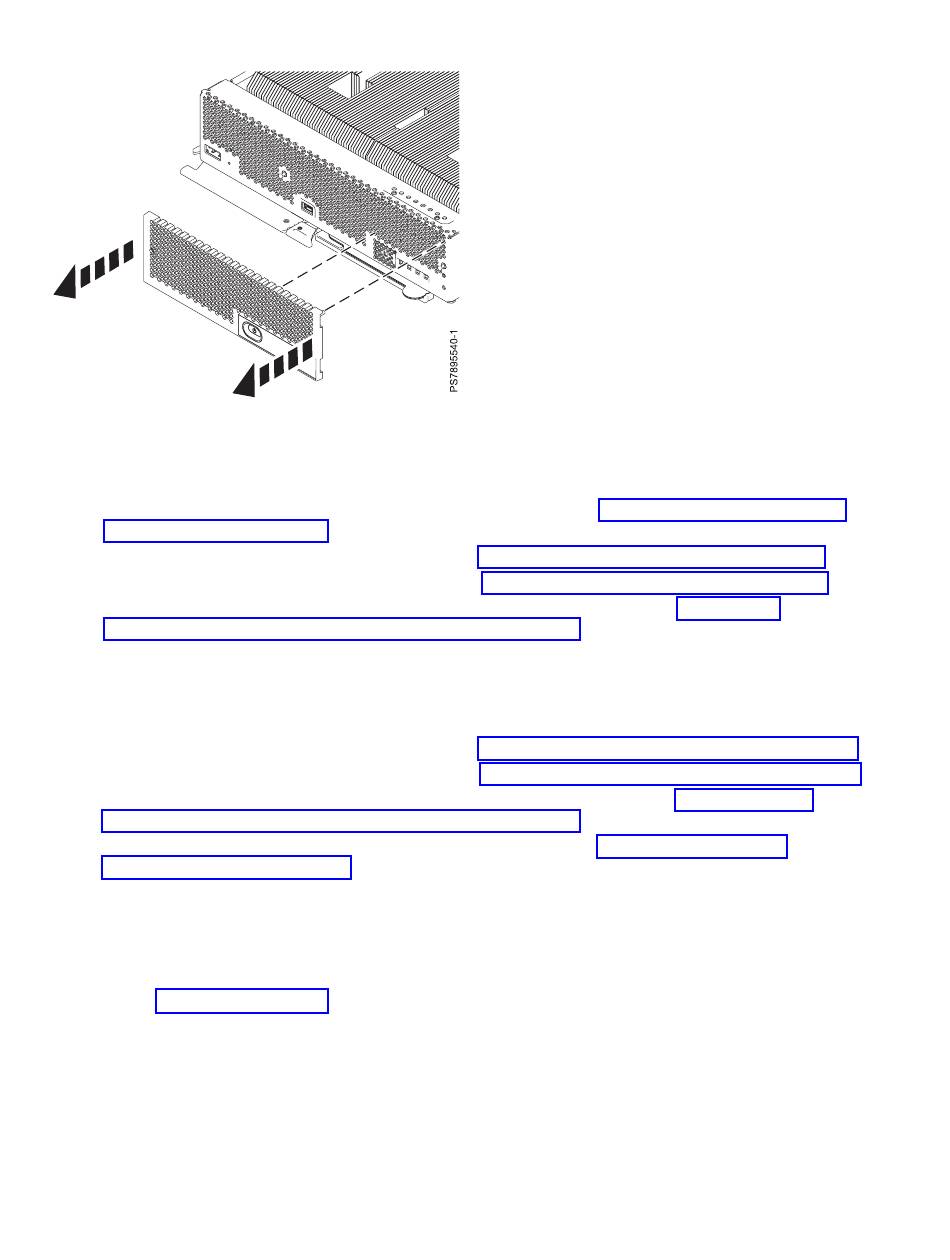

Figure 48. Retrait du panneau frontal d'un noeud de traitement IBM Flex System p270
9. Supprimez les composants suivants installés sur la carte mère, puis placez-les sur une surface non
conductrice ou installez-les sur le nouveau bloc carte mère-boîtier :
v Carte d'extension d'entrée-sortie Pour plus d'informations, voir «Retrait d'une carte d'extension
d'entrée-sortie», à la page 53.
v Barrettes DIMM. Pour plus d'informations, voir «Retrait d'une barrette DIMM», à la page 46.
v Carte de gestion. Pour plus d'informations, voir «Retrait de la carte de gestion», à la page 62.
v Microprocesseur et dissipateur thermique. Pour plus d'informations, voir «Retrait d'un
microprocesseur et d'un dissipateur thermique», à la page 75.
10. Avant de déballer le bloc carte mère-boîtier, mettez son emballage antistatique en contact avec une
surface métallique non peinte du châssis IBM Flex System Enterprise ou de tout composant de
l'armoire mis à la terre.
11. Installez tous les composants suivants que vous avez retirés de l'ancien bloc carte mère-boîtier :
v Barrettes DIMM. Pour plus d'informations, voir «Installation d'une barrette DIMM», à la page 49.
v Carte de gestion. Pour plus d'informations, voir «Installation de la carte de gestion», à la page 64.
v Microprocesseur et dissipateur thermique. Pour plus d'informations, voir «Installation d'un
microprocesseur et d'un dissipateur thermique», à la page 81.
v Carte d'extension d'entrée-sortie Pour plus d'informations, voir «Installation d'une carte
d'extension d'E-S», à la page 56.
Remarque : Installez un élément de remplissage DIMM dans tout emplacement ne contenant pas de
barrette DIMM afin d'éviter d'endommager la machine.
12. Installez le panneau frontal :
a. Alignez le panneau frontal sur le noeud de traitement en suivant les repères en forme de cercle
(voir figure 49, à la page 93).
b. Alignez le panneau frontal sur l'avant du noeud de traitement. Appuyez fermement sur le
panneau frontal au niveau des deux ergots du noeud de traitement jusqu'à ce qu'il s'enclenche.
92
Power Systems : Noeud de traitement IBM Flex System p270 - Guide d'installation et de maintenance
