Présentation de la carte mère
Les figures suivantes illustrent les connecteurs et les voyants de la carte mère. Il se peut que les figures
contenues dans le présent document ne correspondent pas exactement à votre configuration matérielle.
Connecteurs de la carte mère
Les composants du Noeud de traitement se rattachent aux connecteurs de la carte mère.
La figure suivante montre les connecteurs de la carte mère de l'unité de base du noeud de traitement IBM
Flex System p270.

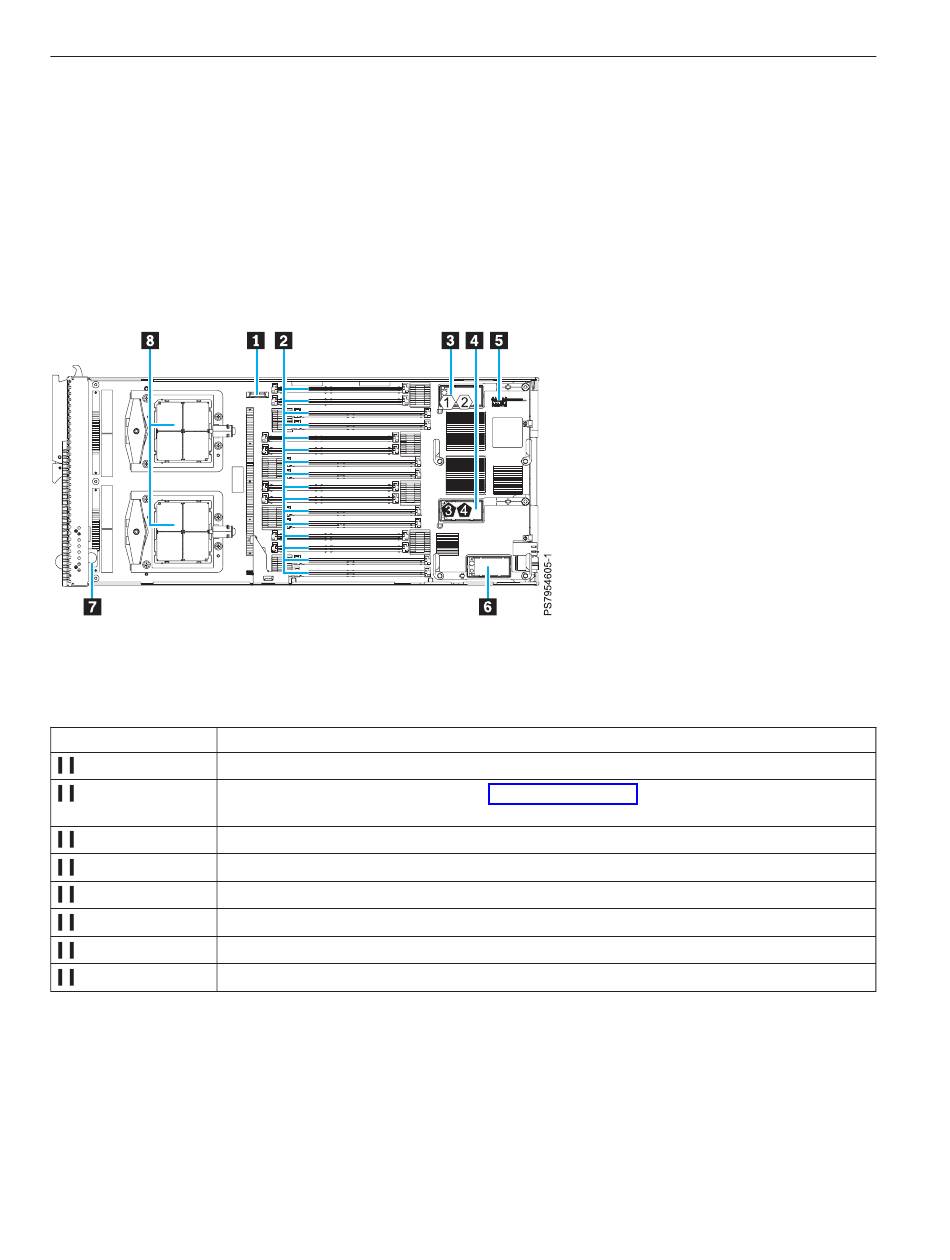

Figure 2. Connecteurs de la carte mère du noeud de traitement IBM Flex System p270
Le tableau suivant répertorie et décrit les connecteurs pour le noeud de traitement IBM Flex System p270.
Tableau 2. Connecteurs du noeud de traitement IBM Flex System p270
Repère Connecteurs Noeud de traitement IBM Flex System p270
1
Connecteur de pile au lithium 3 V (P1-E1)
2
Connecteurs de barrettes DIMM (voir figure 3, à la page 15 pour connaître l'emplacement de
chacun des connecteurs.)
3
Connecteur principal de la carte d'extension d'E-S pour les baies 1 et 2 du boîtier (P1-C18)
4
Connecteur inférieur de la carte d'extension d'E-S pour les baies 3 et 4 du boîtier (P1-C19)
5
Connecteur de carte de gestion (P1-C21)
6
Connecteur ETE de carte d'extension d'entrée-sortie (P1-C20)
7
Carte Light Path
8
Sockets de microprocesseur (P1-C22, P1-C23)
La figure suivante montre les différents connecteurs de barrette DIMM de la carte mère du noeud de
traitement IBM Flex System p270.
