Instructions d'Utilisation
ATTENTION : Risque d'électrocution. Les circuits à haut voltage, alternatifs ou continus, sont très
dangereux et doivent être mesurés avec toutes les précautions nécessaires.
NOTE : Sur certaines amplitudes de voltages AC et DC, quand les têtes de test ne sont pas
connectées à un appareil, l'écran peut afficher une mesure aléatoire et changeante. C'est normal et
est causé par la haut sensitivité d'entrée. La mesure se stabilisera et donnera une mesure correcte
une fois connectée à un circuit.

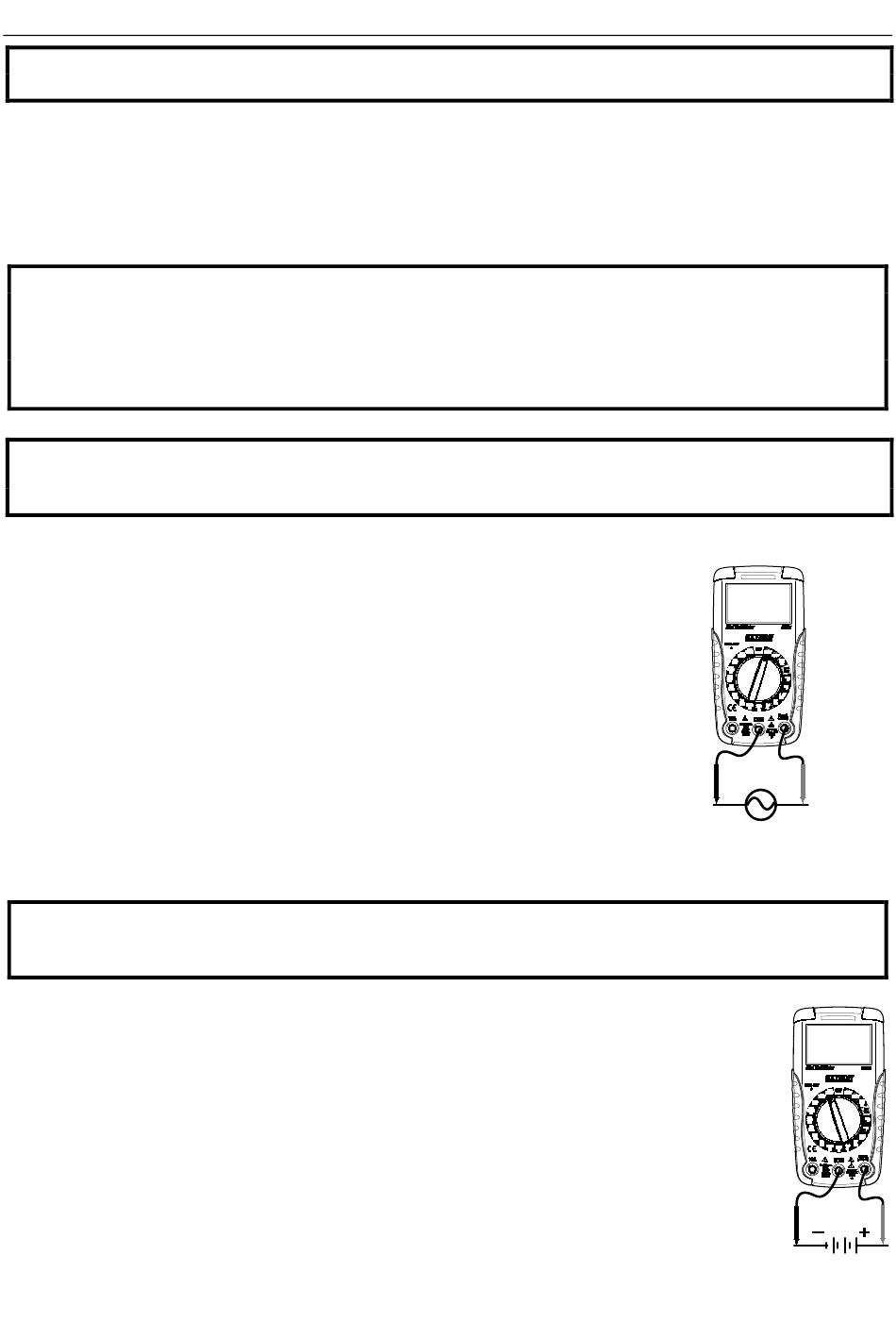

MESURES VOLTAGE AC
ATTENTION : Risque d'électrocution. Les extrémités des sondes peuvent ne pas être assez
longues pour entrer en contact avec les éléments actifs à l'intérieur de certaines prises 240V pour
appareils parce que les points de contact sont situés profondément à l'intérieur. Ainsi, l'écran peut
afficher 0 volts alors que la prise contient en fait un certain voltage. Assurez-vous que les
extrémités des sondes touchent les parties métalliques à l'intérieur de la prise avant de conclure
qu'il n'y a pas de voltage.
ATTENTION : N'utilisez pas de voltage AC si un moteur branché au circuit est en train d'être
ALLUMÉ ou ÉTEINT. De soudaines montées de voltage pourraient endommager l'appareil de
mesure.
1.
Mettez le sélecteur de fonctions en position
2.
Insérez la fiche banane de test noire sur le jack COM négatif.
Insérez la fiche banane de test rouge sur le jack V positif.
3.
Mettez en contact l'extrémité de la sonde de test noire avec le côté
neutre du circuit.
4.
Mettez en contact l'extrémité rouge de la sonde de test avec le côté
"chaud" du circuit.
5.
Lisez le voltage sure l'écran.
6.
Si la mesure est inférieure à 200V, passez en amplitude 200V pour
améliorer la résolution.
MESURES DE VOLTAGE DC
ATTENTION : N'utilisez pas de voltage DC si un moteur branché au circuit est en train d'être
ALLUMÉ ou ÉTEINT. De soudaines montées de voltage pourraient endommager l'appareil de
mesure.
1.
Réglez la molette de fonction sur la position la plus haute 60 VDC.
2.
Insérez la fiche banane de test noire sur le jack COM négatif.
Insérez la fiche banane de test rouge sur le jack V positif.
3.
Mettez en contact l'extrémité de la sonde de test noire avec le côté
négatif du circuit. Mettez en contact l'extrémité de la sonde de test rouge avec le
côté positif du circuit.
4.
Lisez le voltage sur l'écran.
5.
Si la mesure est inférieure au maximum d'une amplitude inférieure, passez sur
cette amplitude pour améliorer la résolution.
V
600
AC.
4
MN15A-fr-FR_v1.5 2/17
