Utilisation

5.1
Mise en marche / à l'arrêt
L'appareil est mis en marche et à l'arrêt en appuyant sur l'une des
fr
touches de commande (6)�
⇒ Mettre l'appareil en marche, appuyer brièvement sur une touche
de commande�
♦ L'indicateur d'état de fonctionnement (3, Fig� 1) s'allume�
♦ Le laser de visée (1, Fig� 1) s'allume�
⇒ Éteindre l'appareil, appuyer pendant env� 2 secondes sur une
touche de commande (6)�
♦ L'indicateur d'état de fonctionnement (3) s'éteint�
♦ Le laser de visée (1) s'éteint�
5.1.1
Auto Off
L'appareil comprend de plus un dispositif de coupure automatique� Lorsque l'appareil n'est pas utilisé
pendant 3 mn, il s'éteint automatiquement�
Pour rallumer l'appareil, appuyer sur l'une des touches de commande (6)�
5.2
Level Controller
Le Level Controller (10) permet de planifier de manière fiable le
modèle fini.
• Pas de collisions entre le pin et l'empreinte�
• Pas d'arcades dentaires irrégulières ou trop hautes�
La course de la pointe (20) du Level Controller correspond à une
longueur de pin de 14 mm�
Procéder comme suit :
⇒ Ouvrir le capuchon en caoutchouc de l'ouverture du Level
Controller (4)�
⇒ Insérer le Level Controller dans l'ouverture jusqu'à ce qu'il s'ap-
plique complètement�
Pour l'utilisation, consulter les instructions visuelles fournies avec
le système AUTO spin�
5.3
Forage
⇒ Avant le forage, exécuter les opérations requises pour la confection du modèle conformément aux ins-
tructions visuelles du système AUTO spin jointes�
⇒ Positionner l'unité préparée (support de plaque et d'empreinte avec empreinte et plaque en résine) sur
la table de forage�
⇒ L'orienter de manière à ce que le laser de visée indique sur l'empreinte la position souhaitée du trou
pour le pin�
⇒ Pour déclencher le processus de forage, appuyer simultanément sur les deux touches de commande
(6, Fig� 1)�
♦ Les aimants de maintien fixent le support de plaque à la position souhaitée.
♦ Le moteur de forage démarre et perce la plaque en résine par le bas�
♦ Le moteur de forage retourne à sa position de départ et s'arrête�
♦ Les aimants de maintien relâchent le support de plaque�
Attention
Risque de rupture du foret.
► Lors de l'orientation du laser de visée, veiller absolument à ne pas viser/percer le support de
plaque ni le disque en métal de plaque en résine.
► En cas de réutilisation de la plaque en résine, veiller à respecter un écart suffisant par rapport aux
trous existants.
Enlever régulièrement les copeaux de résine qui adhèrent au foret.
Enlever les copeaux de résine de la table de forage.
6
10
20
- 8 -
6

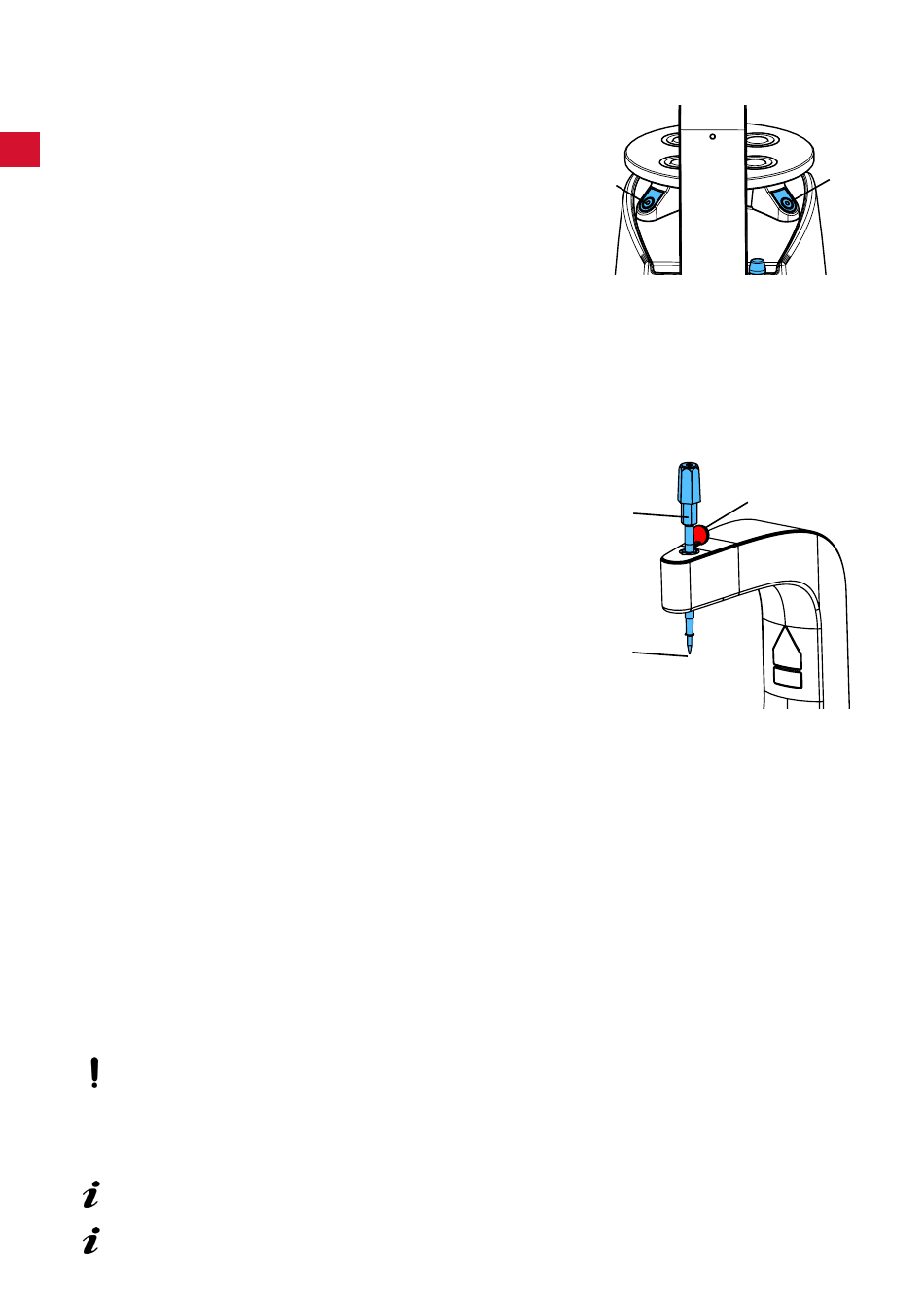

Fig. 2
4
Fig. 3
