Niveau Technique; Système De Menu Des Paramètres; Changement Des Réglages - ABB REF 610 Manuel De L'opérateur

REF 610
3.2.2.
3.2.2.1.
3.2.2.2.
24
Relais de protection de ligne
Manuel de l'opérateur

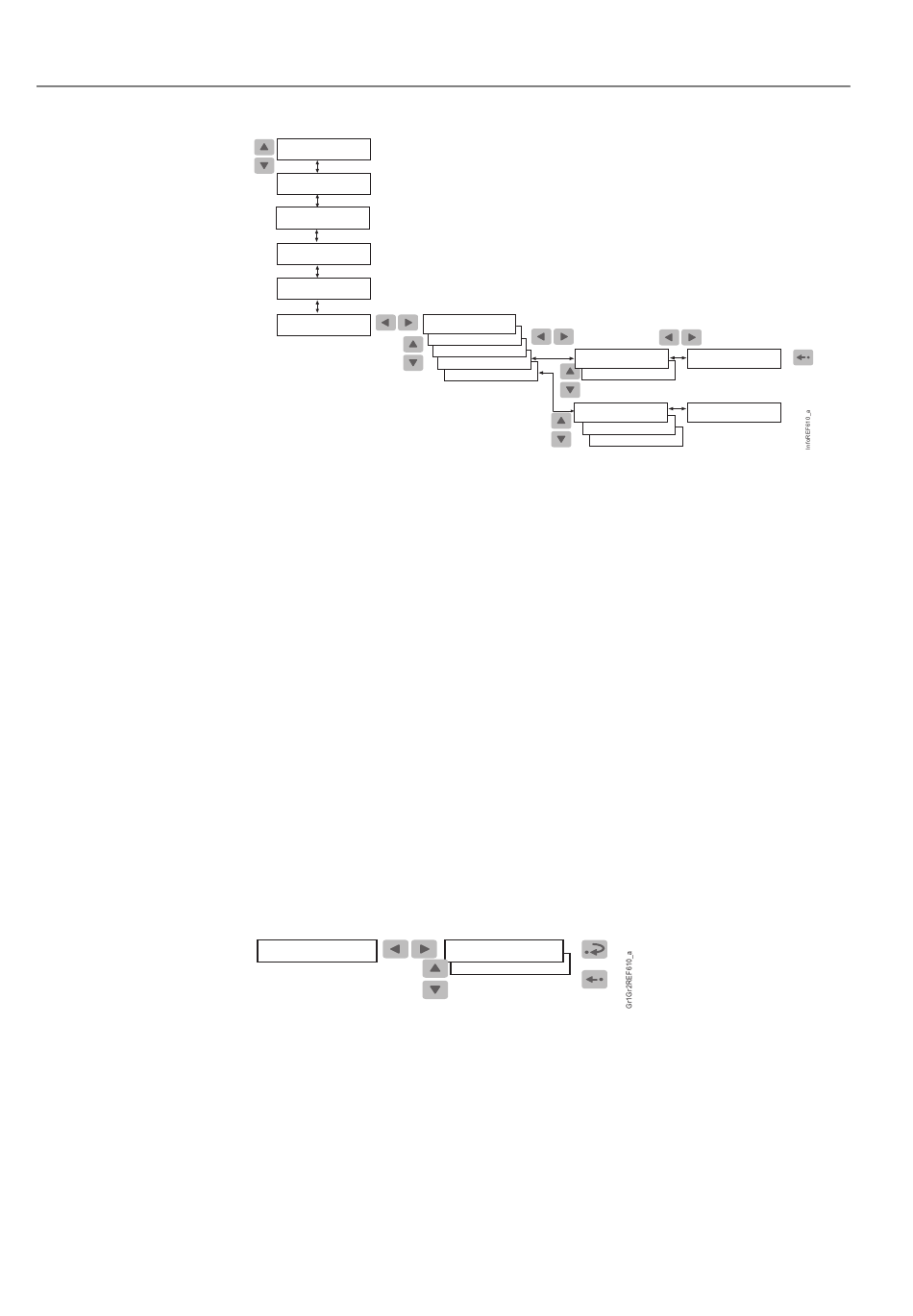

Menu principal Menu de groupe
VALEURS MESUREES
VALEURS ENREGIS.
OPERATION
REGLAGES
CONFIGURATION
INFO INFO
Fig. 3.2.1.4.-1 Info

Niveau technique

Système de menu des paramètres
Appuyer sur un bouton fléché pour activer le menu principal. Si le mot de passe par
défaut est toujours utilisé, aucun mot de passe ne sera demandé pour modifier les
paramètres. Si le mot de passe de protection est utilisé, « *** » s'affiche jusqu'à
l'inscription du mot de passe de l'IHM valide.
Les vues utilisées pour lire et régler les paramètres sont divisés en deux groupes
principaux :
• RÉGLAGES
• CONFIGURATION
Changement des réglages
Les réglages en cours se composent des réglages du groupes 1 ou du groupe 2, en
fonction du groupe qui a été sélectionné pour être actif (indiqué par un astérisque
« * »). Les réglages en cours peuvent être contrôlés dans le premier menu de
paramètres, c-a-d RÉGLAGES\STD. DE PROTECT.\ I> In:x.xx.
Sous-menu
REGLAGES
I> In:x.xx
Fig. 3.2.2.2.-1 Réglages des paramètres dans les groupes de réglages 1 et 2
REF 610
xxxxxxxx
AAAAMMJJ
INFO
1MRS118512 A
MODULE CPU
xxxxxxxx
MODULE COM.
INFO
1MRS118512 A
xxxxxxxx
DNP 3.0
Menu des paramètres
REGLAGES
* GRP 1 I>:x.xx
Confirme
GRP 2 I>:x.xx
Annular
1MRS755565
Menu des paramètres
INFO
xxx
INFO
xxx
Annuler
