1MRS755565
3.1.3.
Relais de protection de ligne
Manuel de l'opérateur
Appuyer
et
augmenter ou diminuer

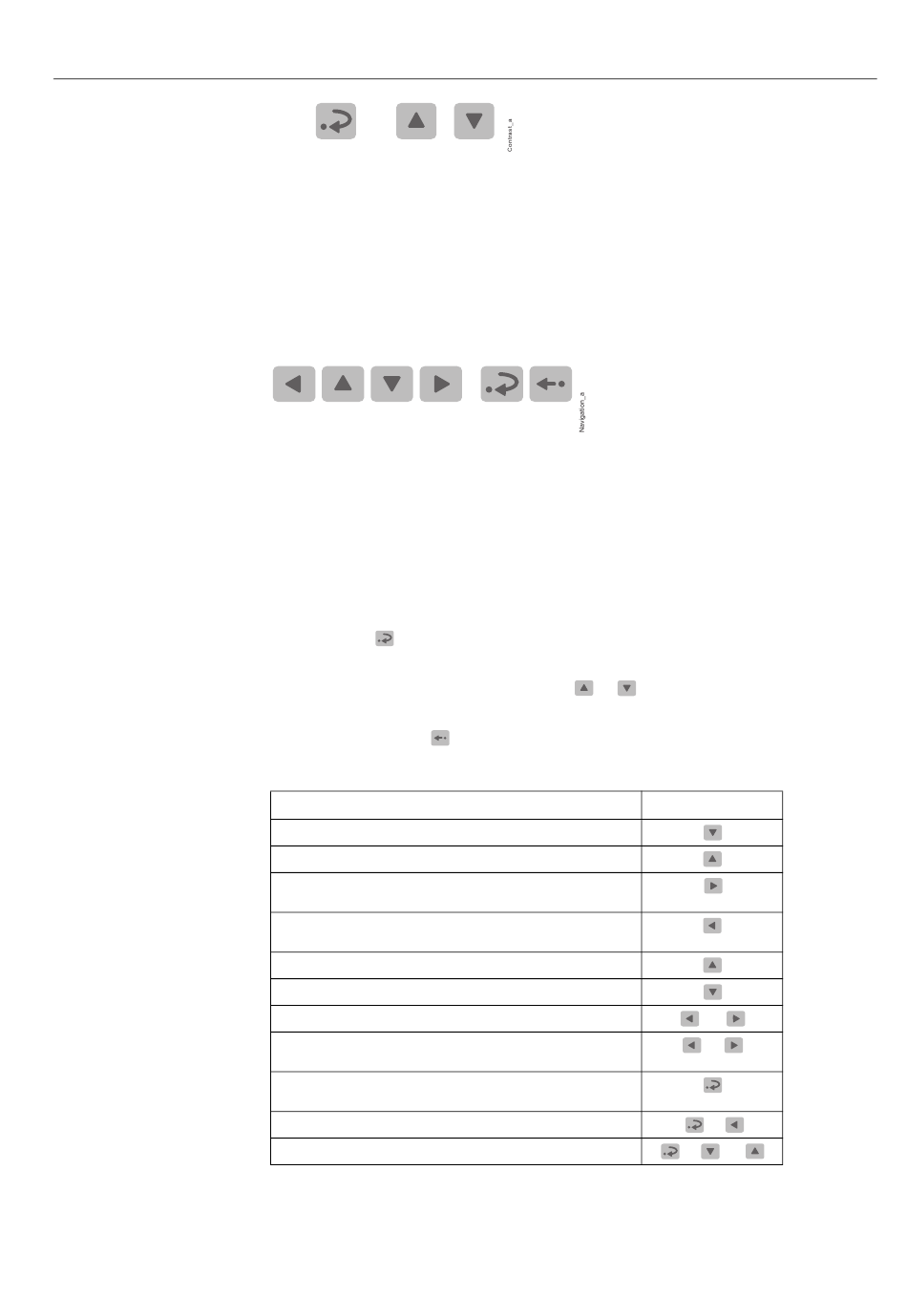

Fig. 3.1.2.4.-1 Ajustement du contraste d'affichage
Après une remise sous tension du relais de protection, la valeur par défaut du
contraste de l'affichage est automatiquement rétablie.

Utilisation des touches

L'IHM comprend des touches pour la navigation dans les menus.
Boutons de navigation
Gauche Haut Bas
Droite
Fig. 3.1.3.-1 Boutons de navigation
Utiliser les boutons de navigation pour visionner, sélectionner et éditer les éléments
du menu de votre choix.
• Appuyer sur un bouton fléché pour activer le menu principal.
• Pour se déplacer entre les niveaux différents du menu et les éléments du menu,
utiliser les boutons fléchés.
• Pour sélectionner un élément à éditer ou pour mémoriser une nouvelle valeur,
appuyer sur .
• Pour accroître ou diminuer les chiffres actifs , déplacer le point décimal actif, ou
pour naviguer entre les options, utiliser
• Pour annuler ou revenir à l'affichage du mode précédent (mode vue ou mode
veille), appuyer sur
Tableau 3.1.3-1 Bouton de navigation et d'édition
Étape ou opération choisie
Descendre dans le menu principal ou dans un sous-menu
Remonter dans le menu principal ou dans un sous-menu
Entrer dans le sous-menu à partir du menu principal ou
d'un menu supérieur
Sortir du sous-menu pour entrer le menu principal ou un
sous-menu supérieur
Accroître une valeur en mode réglage
Décroître une valeur en mode réglage
Déplacer le curseur en mode réglage
Sélectionner la connexion frontale au moment de la
mise sous tension
Entrer ou sortir du mode réglage, mémoriser une
nouvelle valeur
Entrer en mode commande
Ajustement du contraste d'affichage
Saisir Effacer/
Annuler
et
.
REF 610
.
Touche
ou
et
et
et ou
11
