3. Utiliser ou pour sélectionner le combinateur de votre choix (par ex. SGF2
pour le réglage de l'affichage) et appuyer sur
4. Utiliser ou pour sélectionner le groupe de réglages 1 ou 2 (GRP 1 ou
GRP 2). Le groupe de réglages actif est celui qui est indiqué par un astérisque
« * ».
5. Appuyer sur pour entrer dans le mode réglage et donner le mot de passe si
besoin est.
6. Utiliser ou pour sélectionner le bit à régler, et
l'état du bit de votre choix, voir
7. Appuyer sur pour confirmer la sélection. Après la confirmation, l'affichage
revient en mode vue et présente la somme de contrôle de chaque combinateur.
8. Appuyer afin de retourner à l'affichage du mode veille.
Menu principal Menu de groupe
VALEURS MESUREES
VALEURS ENREGIS.
OPERATION
REGLAGES
REGLAGES
PROTECT. STAGES
SGF
SGB
CONFIGURATION
SGR
SGL
INFO

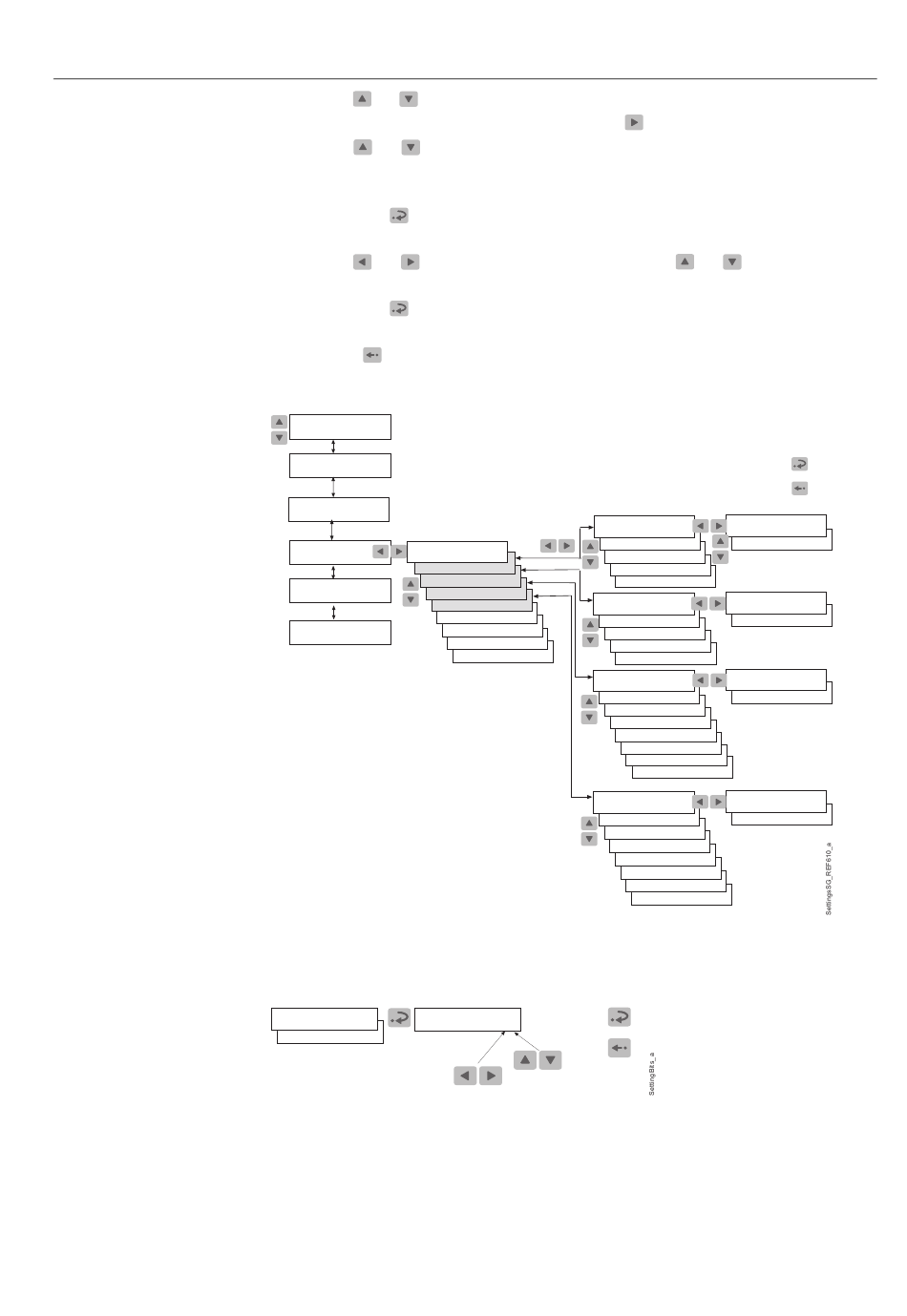

Fig. 3.2.2.2.-3 Réglage des combinateurs
Menu des paramètres
REGLAGES REGLAGES
* GRP 1 :xxx
* GRP 1
GRP 2 :xxx
Fig. 3.2.2.2.-4 Réglages des bits
Fig. 3.2.2.2.-4
Menu des paramètres
REGLAGES
SGF1
SGF2
SGF3
REGLAGES
SGB1
GRP 1 / GRP 2
SGB2
RÉENCLENHEMENT
SGB3
INDIC.NELLE.EVOL
RÉGLAGE DE VM
REGLAGES
SGR1
SGR2
SGR3
REGLAGES
SGL1
SGL2
SGL3
:x x
Confirmer
Annuler
Réglage de l’état du bit (0 ou 1)
Faire défiler jusqu’au bit demandé
.
ou pour sélectionner
.
Éditer/Confirmer
REGLAGES
:xxx * GRP 1
:xxx
GRP 2
:xxx
SGF4 :x
SGF5 :xxx
REGLAGES
:xxxx * GRP 1
GRP 2
:xxxx
:xxxx
SGB4 :xxxx
SGB5 :xxxx
REGLAGES
* GRP 1 :xxxxxxxx
:xxxxxxxx
GRP 2
:xxxxxxxx
:xxxxxxxx
SGR4 :xxxxxxxx
SGR5 :xxxxxxxx
SGR6 :xxxxxxxx
SGR7 :xxxxxxxx
SGR8 :xxxxxxxx
REGLAGES
* GRP 1 :xxxxxxxx
:xxxxxxxx
GRP 2 :xxxxxxxx
:xxxxxxxx
:xxxxxxxx
SGL4 :xxxxxxxx
SGL5 :xxxxxxxx
SGL6 :xxxxxxxx
SGL7 :xxxxxxxx
SGL8 :xxxxxxxx
