Relais de protection de ligne
Manuel de l'opérateur
• Voyant clignotant :
Le démarrage d'une protection a été bloqué par le signal d'une entrée numérique
externe. L'indication de blocage est non-verrouillée, c-a-d qu'elle disparaît avec
le signal de l'entrée numérique.
Le voyant DEL orange continue à clignoter aussi longtemps que la protection est
bloquée. L'indication de blocage disparaît avec le signal de l'entrée numérique ou
lorsque le seuil de protection n'est plus franchi.
Si une protection est bloquée au moment où d'autres protections démarrent, le
voyant continue à clignoter. Ceci est du fait que l'indication de blocage a une
priorité plus importante que celle d'un démarrage.

Voyant DEL rouge

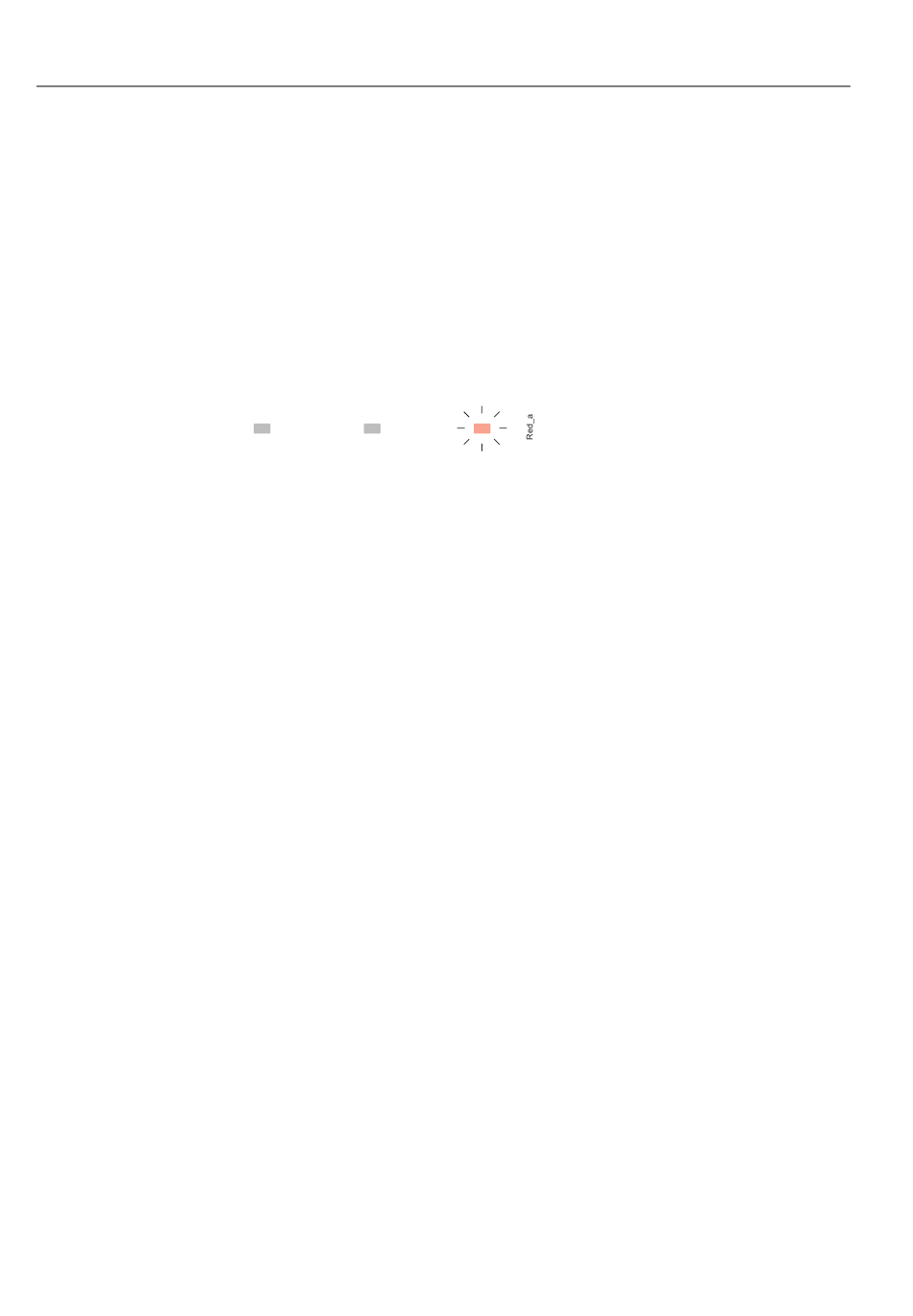

Fig. 3.3.1.3.-1 Voyant DEL rouge
• Voyant éteint :
Aucune protection n'a provoqué de déclenchement.
• Voyant allumé :
Une protection a provoqué un déclenchement. L'indication de déclenchement est
verrouillé, c-a-d qu'elle reste allumée jusqu'à une réinitialisation manuelle.

Voyants DEL programmables

En plus des trois DEL fixes, le relais comporte huit DELs qui peuvent être
programmées pour indiquer le statut de différents types de signaux du relais.Les
voyants DEL programmables peuvent indiquer les informations suivantes :
• Signaux de déclenchement du à une protection
• Signaux d'alarme des protections
• Position du disjoncteur
• État de la fonction de réenclenchement automatique
• Verrouillage du déclenchement
• Lumière détectée par la protection contre les arcs
• État des signaux des entrées numériques
Réorienter les signaux vers les DEL via les combinateurs SGL1...SGL8; c-a-d vers
DEL1 avec les interrupteurs des combinateurs SGL1, vers LED2 avec ceux de
SGL2, et ainsi de suite. Chaque SGL comprend 21 signaux différents. Pour de plus
amples informations concernant ces signaux, se reporter au Manuel de Référence
Technique.
Par défaut, les voyants DEL ne se verrouillent pas mais il est possible de les régler
pour qu'ils se verrouillent via combinateur SGF5.
Pour obtenir des instructions sur le réglages des combinateurs, se reporter à la
section « Combinateurs (groupes de commutateurs) ».
