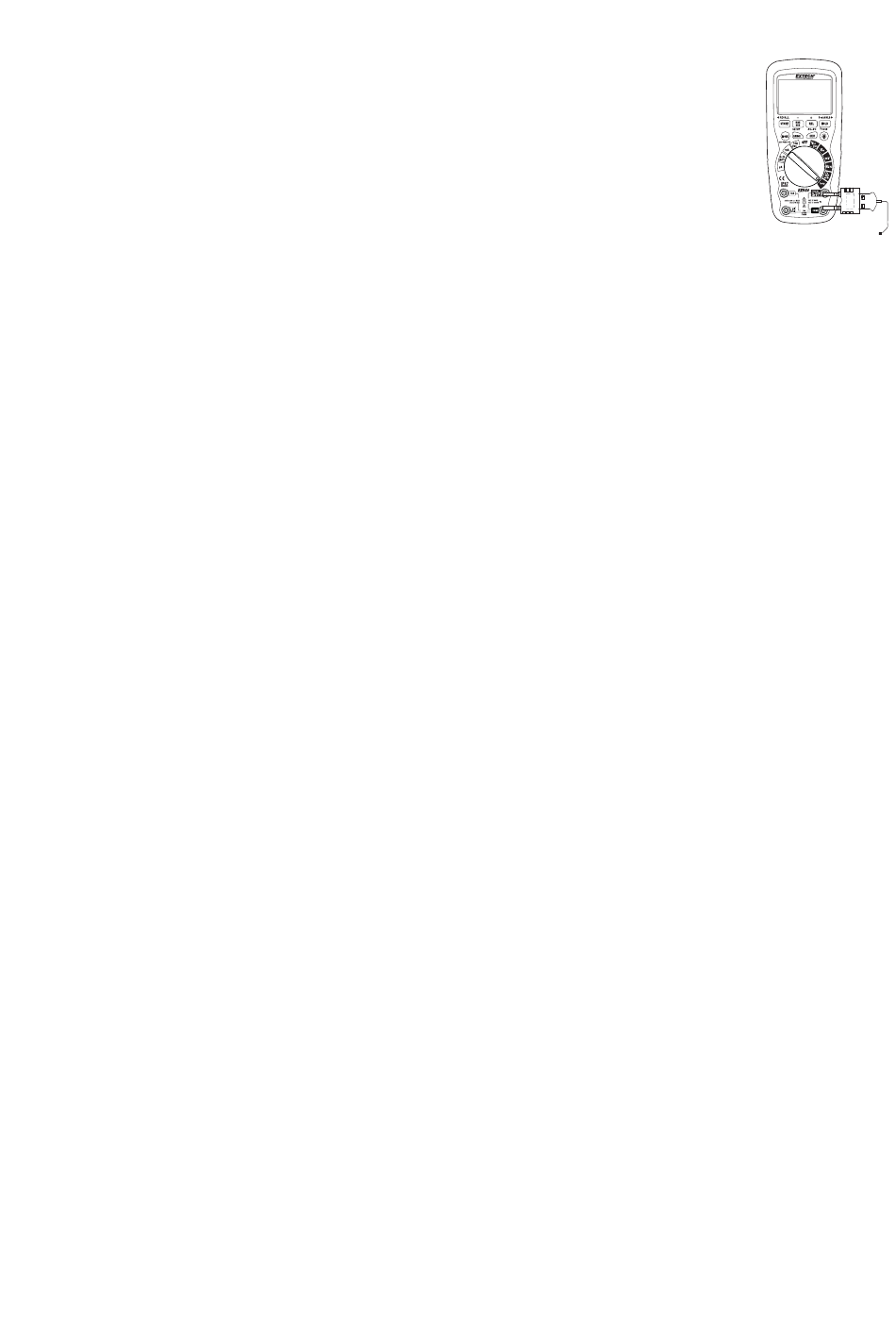

MESURES DE TEMPERATURES
Placez le commutateur de modes de fonctionnement sur la position Temp.
1.
Insérez la sonde de température dans les prises d'entrée en vous veillant à
2.
respecter la polarité adéquate.
Appuyez sur le bouton MODE pour sélectionner «C» ou «ºF».
3.
Posez l'embout de la sonde de température sur la partie dont vous souhaitez
4.
mesurer la température. Maintenez le contact de la sonde avec la partie testée
jusqu'à ce que la lecture se stabilise (environ 30 secondes).
Lisez la température affichée sur l'écran.
5.
Remarque : La sonde de température est équipée d'un mini connecteur de type K. Un mini connecteur relié
à l'adaptateur de connecteur banane est livré avec l'appareil pour tout branchement aux prises
d'entrée banane.
MESURES DE LA FREQUENCE (CYCLES D'UTILISATION) (ELECTRONIQUE)
1.
Placez le commutateur rotatif de modes de fonctionnement sur la position « Hz/% ».
2.
Insérez le fil d'essai noir de la fiche banane dans la prise négative COM et le fil d'essai rouge de la
fiche banane dans la prise positive Hz.
3.
Placez les pointes de la sonde d'essai sur le circuit testé.
4.
Lisez la fréquence affichée sur l'écran.
5.
Appuyez sur le bouton MODE pour sélectionner « % ».
6.
Lisez le pourcentage du cycle d'utilisation affiché sur l'écran.
MESURES DE % 4 – 20 mA
1.
Configurez et branchez l'unité ainsi que décrit pour les mesures DC mA.
2.
Placez le commutateur rotatif de modes de fonctionnement sur la position 4-20mA%.
3.
L'appareil affichera l'intensité du courant en boucle sous forme de pourcentage avec 0 mA = -25 %, 4
mA = 0 %, 20 mA = 100 % et 24 mA =125 %.
REGLAGE DE PLAGE AUTOMATIQUE/MANUEL
Lorsque vous mettez en marche l'appareil pour la première fois, celui-ci passe automatiquement en mode
de réglage de plage automatique. Ce mode permet de sélectionner automatiquement la plage de mesures
la plus adaptée à la mesure que vous allez effectuer, et constitue le meilleur mode pour la plupart des
mesures. En ce qui concerne les conditions de mesure qui nécessitent qu'une plage soit sélectionnée
manuellement, effectuez les opérations suivantes :
1.
Appuyez sur la touche RANGE. L'indicateur « AUTO » disparaîtra.
2.
Appuyez sur la touche RANGE pour faire défiler les plages disponibles jusqu'à sélectionner la plage
que vous souhaitez.
3.
Pour quitter le mode de réglage de plage manuel et revenir au mode de réglage de plage
automatique, appuyez sur le bouton EXIT
Remarque : Le mode de réglage de plage de mesure manuelle ne s'applique pas aux fonctions de
température.
MAX/MIN
1.
Appuyez sur la touche MAX/MIN pour activer le mode d'enregistrement maximal/minimal (MAX/MIN).
L'icône « MAX » s'affichera. L'écran auxiliaire de gauche de l'appareil affichera et maintiendra la
lecture maximale et ne se mettra à jour que lorsqu'une nouvelle valeur maximale s'affiche. L'icône
« MIN » s'affichera. L'écran auxiliaire de droite de l'appareil affichera et maintiendra la lecture
minimale et ne se mettra à jour que lorsqu'une nouvelle valeur minimale s'affichera.
2.
Pour quitter le mode MAX/MIN, appuyez sur le bouton EXIT
9
