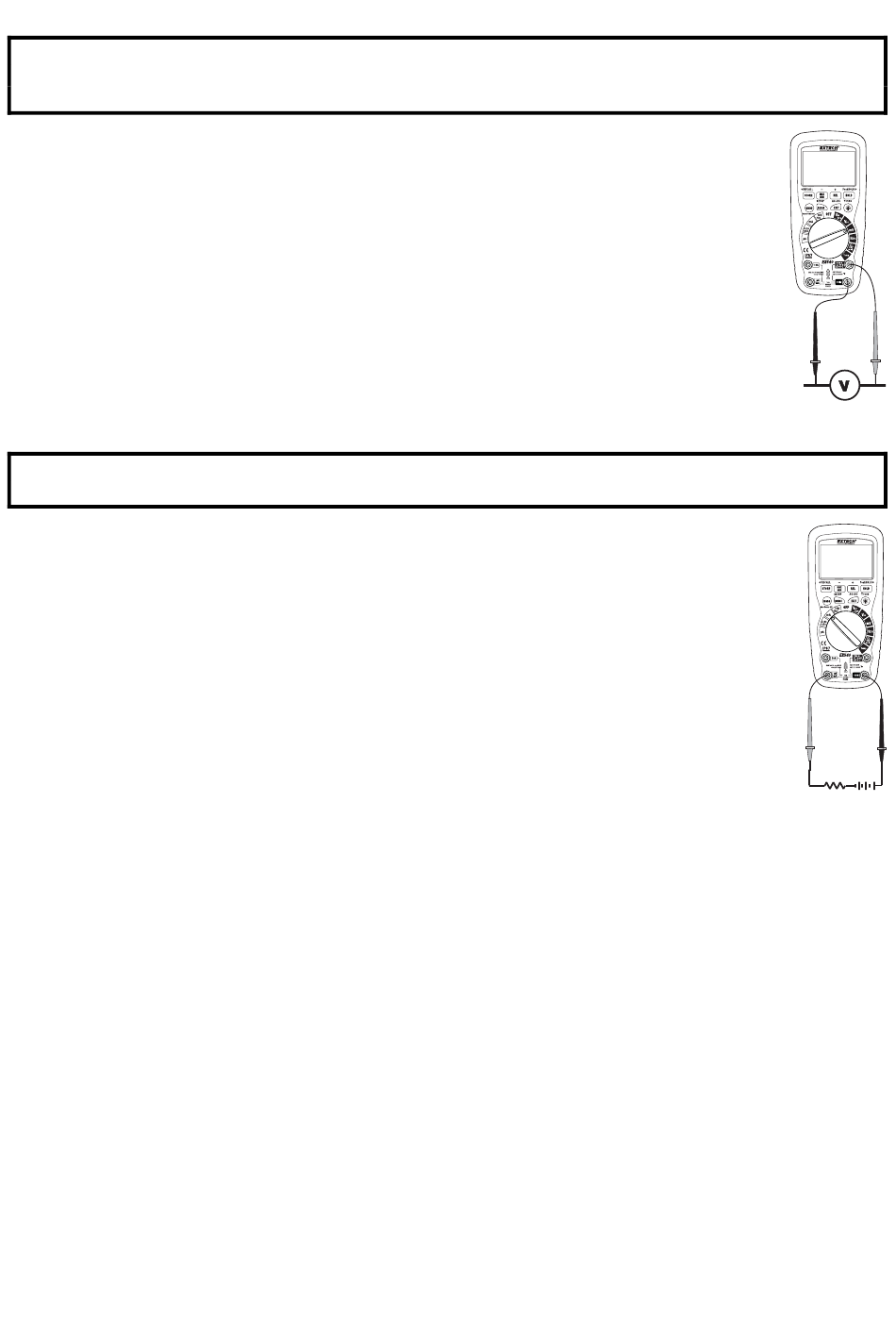

MESURES DE TENSIONS en mV
ATTENTION : Ne mesurez pas de tension mV si la mise en marche (ON) et l'arrêt (OFF) d'un
moteur est en cours sur le circuit. Il peut y avoir de fortes tensions qui peuvent endommager
l'appareil.
1.
Placez le commutateur de modes de fonctionnement sur la position mV.
2.
Appuyez sur le bouton MODE pour sélectionner « DC », « AC », ou dans la
plage AC, appuyez sur le bouton EXIT pendant 2 secondes puis sélectionnez
« AC+DC »
3.
Insérez le fil d'essai noir de la fiche banane dans la prise négative « COM ».
Insérez le fil d'essai rouge de la fiche banane dans la prise positive « V ».
4.
Placez la pointe de sonde d'essai noire sur le côté négatif du circuit. Placez la
pointe de sonde d'essai rouge sur le côté positif du circuit.
5.
Lisez la tension en mV affichée sur l'écran principal.
6.
Lorsque la tension AC mV est affichée sur l'écran principal, appuyez sur le
bouton « EXIT » pendant 2 secondes pour mesurer la tension AC+DC.
MESURES DE COURANT DC
ATTENTION : Ne mesurez pas de courant 20 A pendant plus de 30 secondes. Le fait de
dépasser 30 secondes peut endommager l'appareil et/ou les fils d'essai.
1.
Insérez le fil d'essai noir de la fiche banane dans la prise négative « COM ».
2.
Pour mesurer le courant jusqu'à 4000 µA DC, placez le commutateur de modes de
fonctionnement sur la position « µA » et insérez le fil d'essai rouge de la fiche
banane dans la prise indiquée par « µA/mA ».
3.
Pour mesurer le courant jusqu'à 400 mA DC, placez le commutateur de modes de
fonctionnement sur la position « mA » et insérez le fil d'essai rouge de la fiche
banane dans la prise indiquée par « µA/mA ».
4.
Pour mesurer le courant jusqu'à 20A DC, placez le commutateur de modes de
fonctionnement sur la position « 10A/HZ/% » et insérez le fil d'essai rouge de la
fiche banane dans la prise indiquée par « 10A ».
5.
Appuyez sur le bouton MODE pour sélectionner « DC » sur l'écran.
6.
Coupez l'alimentation du circuit testé et ouvrez le circuit pour mesurer le courant à
l'endroit souhaité.
7.
Placez la pointe de sonde d'essai noire sur le côté négatif du circuit.
Placez la pointe de sonde d'essai rouge sur le côté positif du circuit.
8.
Mettez le circuit sous tension.
9.
Lisez la mesure de courant affichée sur l'écran.
6
EX540-fr-FR_v1.7 1/17
