Instructions d'utilisation
AVERTISSEMENT : Risques d'électrocution. Circuits à haute tension, les mesures AC et DC sont
très dangereuses. Soyez extrêmement vigilant.
Veillez TOUJOURS à Placez le commutateur de modes de fonctionnement sur OFF lorsque
1.
vous n'utilisez pas l'appareil.
Si l'icône « OL » s'affiche sur l'écran pendant les mesures, cela signifie que la valeur est
2.
supérieure à la portée choisie. Choisissez une portée plus élevée.

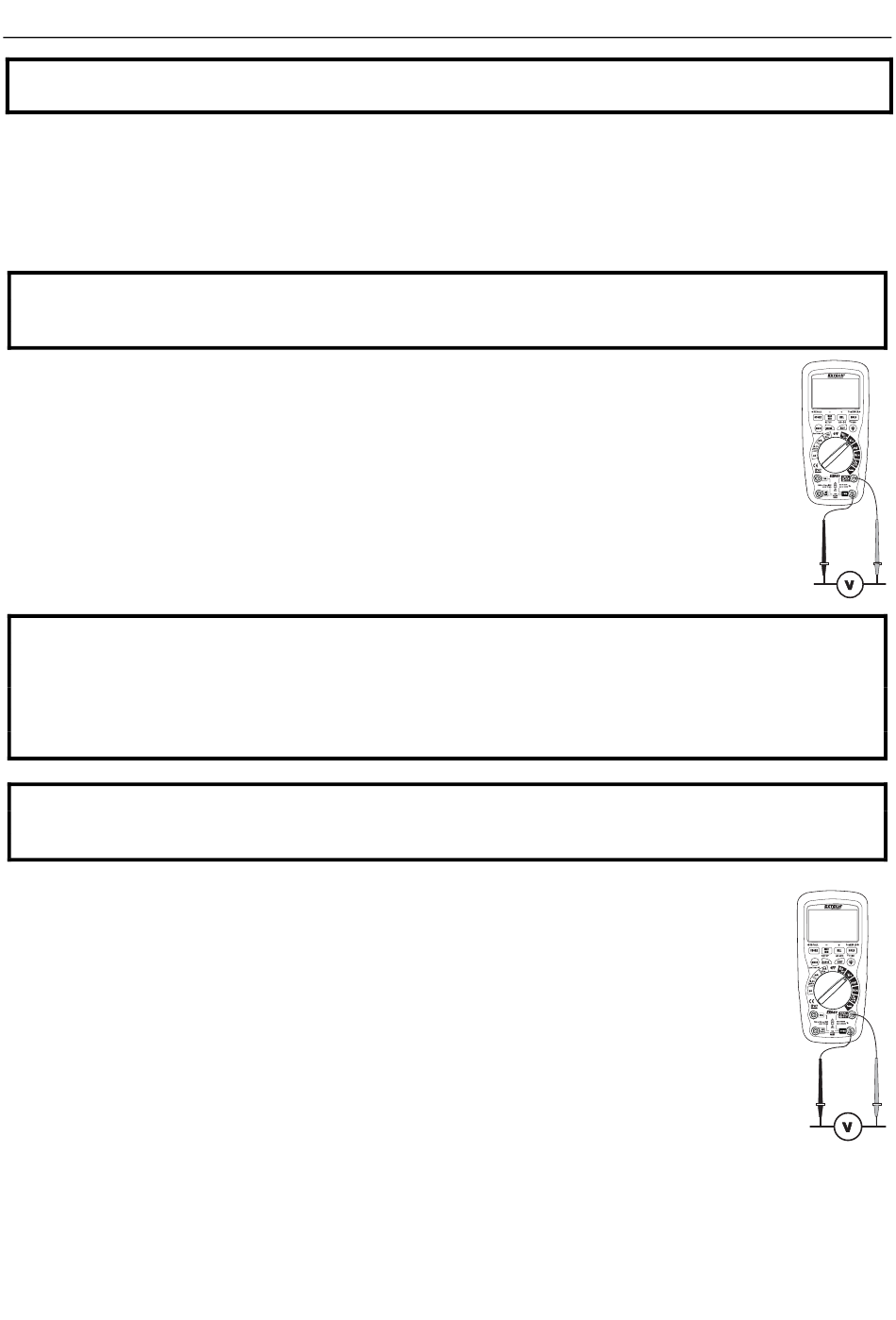

MESURES DE TENSIONS DC
ATTENTION : Ne mesurez pas de tension DC si la mise en marche (ON) ou l'arrêt (OFF) d'un
moteur sur le circuit est en cours. Il peut y avoir de fortes tensions qui peuvent endommager
l'appareil.
1.
Placez le commutateur de mode de fonctionnement sur la position V
2.
Insérez le fil d'essai noir de la fiche banane dans la fiche d'entrée
négative « COM ».
Insérez le fil d'essai rouge de la fiche banane dans la prise positive V.
3.
Placez la pointe de sonde d'essai noire sur le côté négatif du circuit.
Placez la pointe de sonde d'essai rouge sur le côté positif du circuit.
4.
Lisez la mesure de tension affichée sur l'écran.
MESURES DE TENSIONS AC (FREQUENCE, CYCLE D'UTILISATION)
AVERTISSEMENT : Risques d'électrocution Les embouts de la sonde peuvent ne pas être assez
longs pour toucher les parties sous tension à l'intérieur de certaines prises 240 V des appareils car
les contacts sont situés profondément dans les prises. En conséquence, la lecture peut donc
indiquer 0 volts alos que la prise est sous tension. Assurez-vous que les embouts de la sonde
touchent les points de contact en métal situés dans la prise avant d'en conclure que la prise n'est
pas sous tension.
ATTENTION : Ne mesurez pas de tension AC si la mise en marche (ON) et l'arrêt (OFF) d'un
moteur est en cours sur le circuit. Il peut y avoir de fortes tensions qui peuvent endommager
l'appareil.
1.
Placez le commutateur de modes de fonctionnement sur la position VAC/Hz/%.
2.
Insérez le fil d'essai noir de la fiche banane dans la prise
négative « COM ».Insérez le fils d'essai rouge de la fiche banane dans la prise
positive « V ».
3.
Placez la pointe de sonde d'essai noire sur le côté neutre du circuit.
Placez la pointe de sonde d'essai rouge sur le côté « sous tension » du circuit.
4.
Lisez la tension affichée sur l'écran principal et la fréquence affichée sur l'écran
auxiliaire de droite
5.
Appuyez sur le bouton MODE pour sélectionner « Hz ».
6.
Lisez la fréquence sur l'écran principal.
7.
Appuyez à nouveau sur le bouton MODE pour sélectionner « % ».
8.
Lisez le pourcentage de cycle d'utilisation affiché sur l'écran principal.
9.
Lorsque la tension AC est affichée sur l'écran principal, appuyez sur le bouton « EXIT »
pendant 2 secondes pour mesurer la tension AC+DC.
5
.
DC
