Avertissement : Veillez à ce que le serveur ne tombe pas.
8. Retirez les blocs d'alimentation remplaçables à chaud et le boîtier
d'alimentation remplaçable à chaud (voir «Retrait du bloc d'alimentation
remplaçable à chaud», à la page 285 et «Retrait du boîtier d'alimentation
remplaçable à chaud», à la page 319).
9. Débranchez le câble de l'assemblage du panneau d'information opérateur de
la carte mère en notant au préalable son emplacement (pour connaître
l'emplacement du connecteur de l'assemblage du panneau d'information
opérateur, voir «Connecteurs internes de la carte mère», à la page 30).
10. Appuyez sur la patte de déverrouillage de l'assemblage du panneau
d'information opérateur, faites pivoter le panneau vers l'arrière du serveur,
puis retirez-le du châssis.
Patte de
déverrouillage
Assemblage du panneau
d'information opérateur

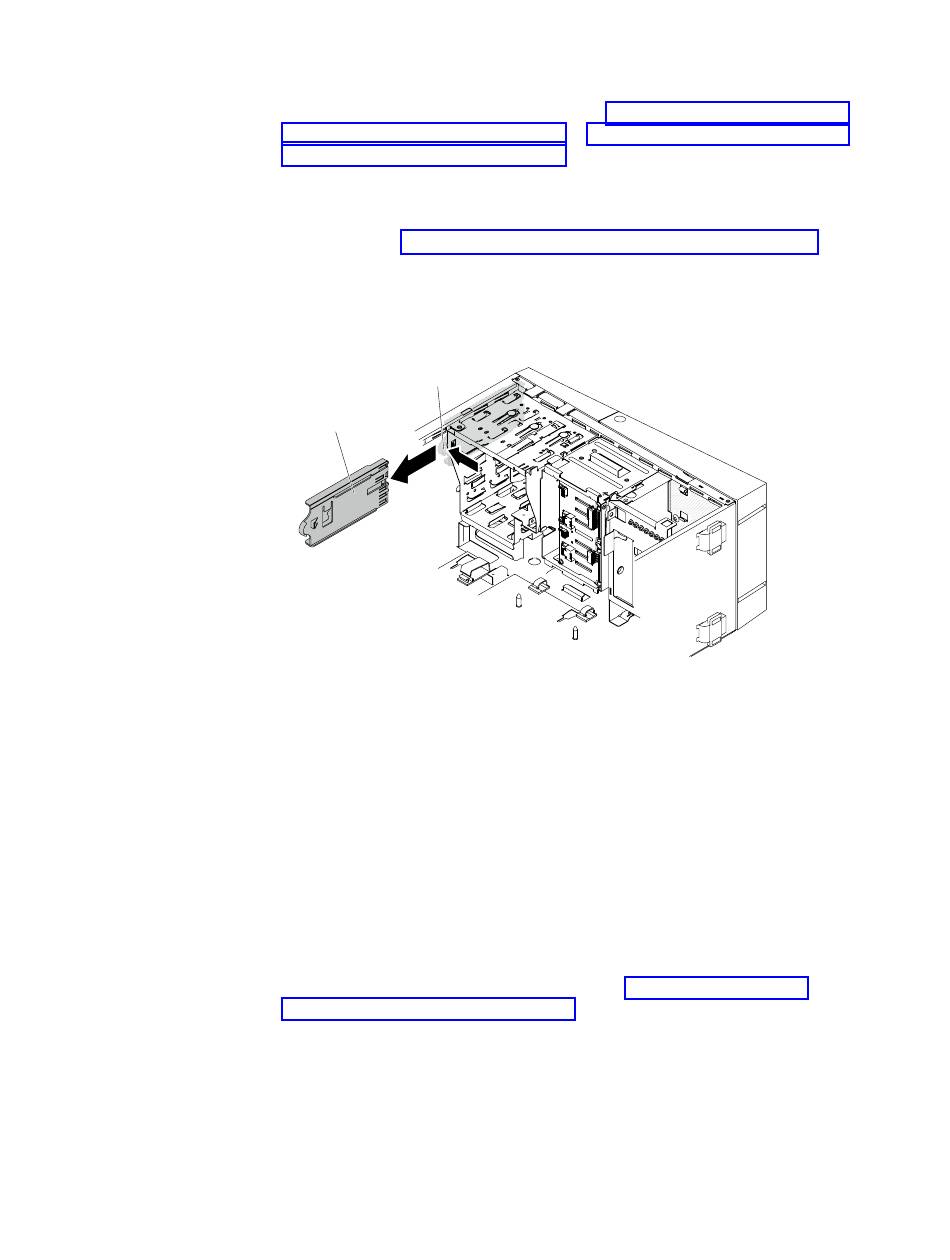

Figure 160. Retrait de l'assemblage du panneau d'information opérateur pour les serveurs 5U
dotés de blocs d'alimentation remplaçables à chaud
11. Si vous devez retourner le panneau d'information opérateur, suivez les
instructions d'emballage et utilisez les matériaux que vous avez reçus pour
l'emballer.
Remplacement du panneau d'information opérateur
Les informations suivantes vous indiquent comment remplacer l'assemblage du
panneau d'information opérateur.
Pour installer l'assemblage du panneau d'information opérateur dans les serveurs
4U dotés de blocs d'alimentation non remplaçables à chaud, procédez comme suit.
Pour le serveur 5U doté de blocs d'alimentation remplaçables à chaud, consultez la
sous-section ci-après.
1. Consultez les informations de sécurité dans «Sécurité», à la page ix et
«Conseils d'installation», à la page 35.
2. Replacez le câble de l'assemblage du panneau d'information opérateur dans
l'ouverture.
Remarque : Retirez délicatement le câble par l'ouverture. Veillez à ce que le
voyant lumineux ne se déconnecte pas de l'assemblage du panneau
d'information opérateur.
3. Insérez les taquets inférieurs de l'assemblage du panneau d'information
opérateur dans les trous correspondants, puis faites pivoter le panneau vers le
Chapitre 6. Retrait et remplacement de composants
269
