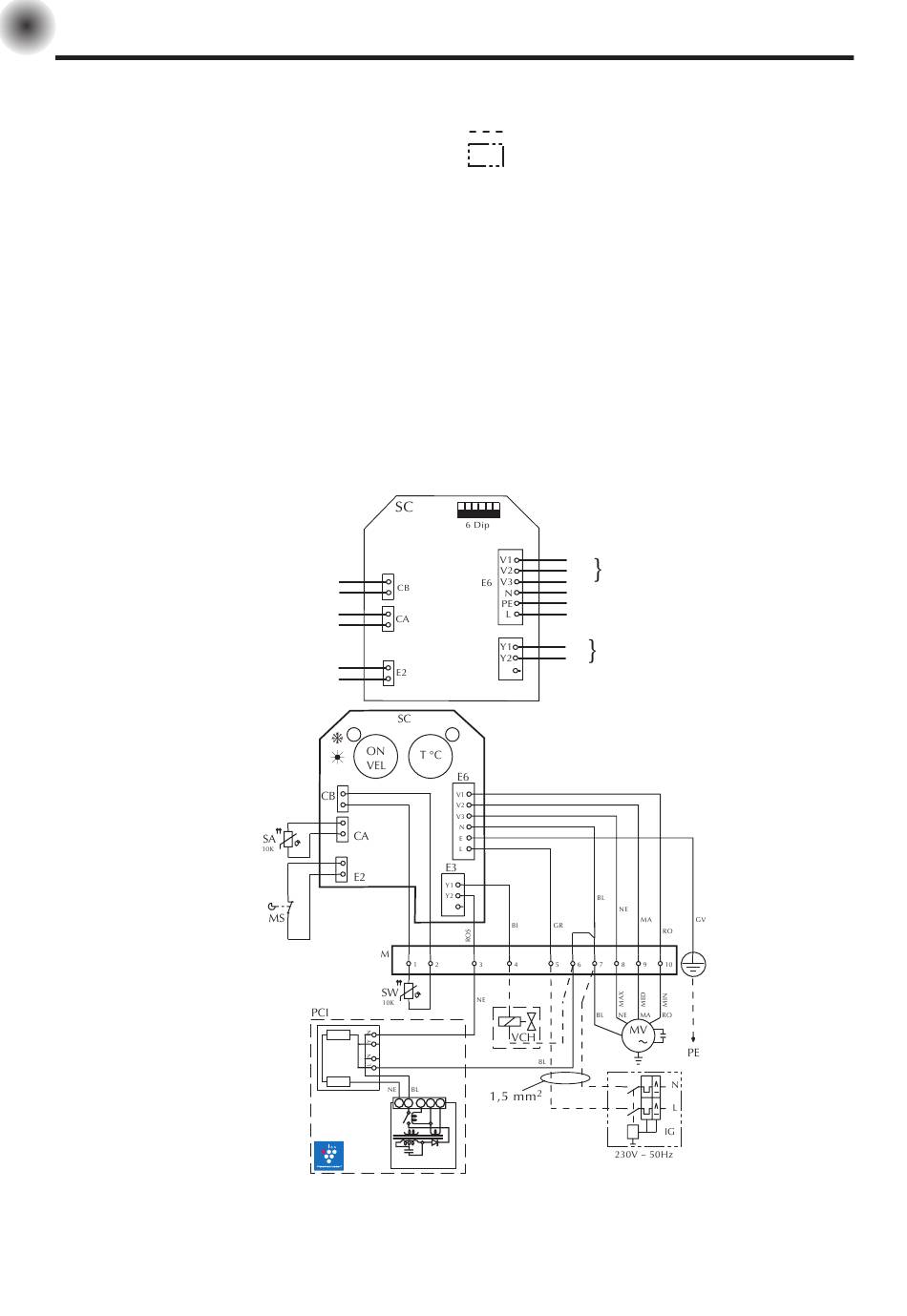

SCHALTPLÄNE
LEGENDE
MS = Mikroschalter
IG = Hauptschalter
M = Klemmleiste
MV = Ventilatormotor
PE = Erdanschluss
SA = Raumtemperaturfuhler
SC = Steuerschaltkreis
SW = Fühler Wassertemperatur
VCH = Valvola solenoide
Die Schaltschemas können geändert werden; es empfiehlt sich immer auf das mit dem Gerät verpackte El. Schaltschema zu beziehen.
52
SW max 3m
SA max 3m
MS max 3m
1 3 5 6 7
C L U S T E R
= Vor Ort auszuführende Anschlüsse
= Nicht lieferbare Teile
BL = Blau
GR = Gray
GV = Gelb-Grün
MA = Braun
NE = Schwarz
RO = Rot
Vel.1
230V / 450VA
Vel.2
2A max 3m
Vel.3
N
PE
230V 50Hz
L
Y1
230V / 450VA
2A max 3m
Y2
1
