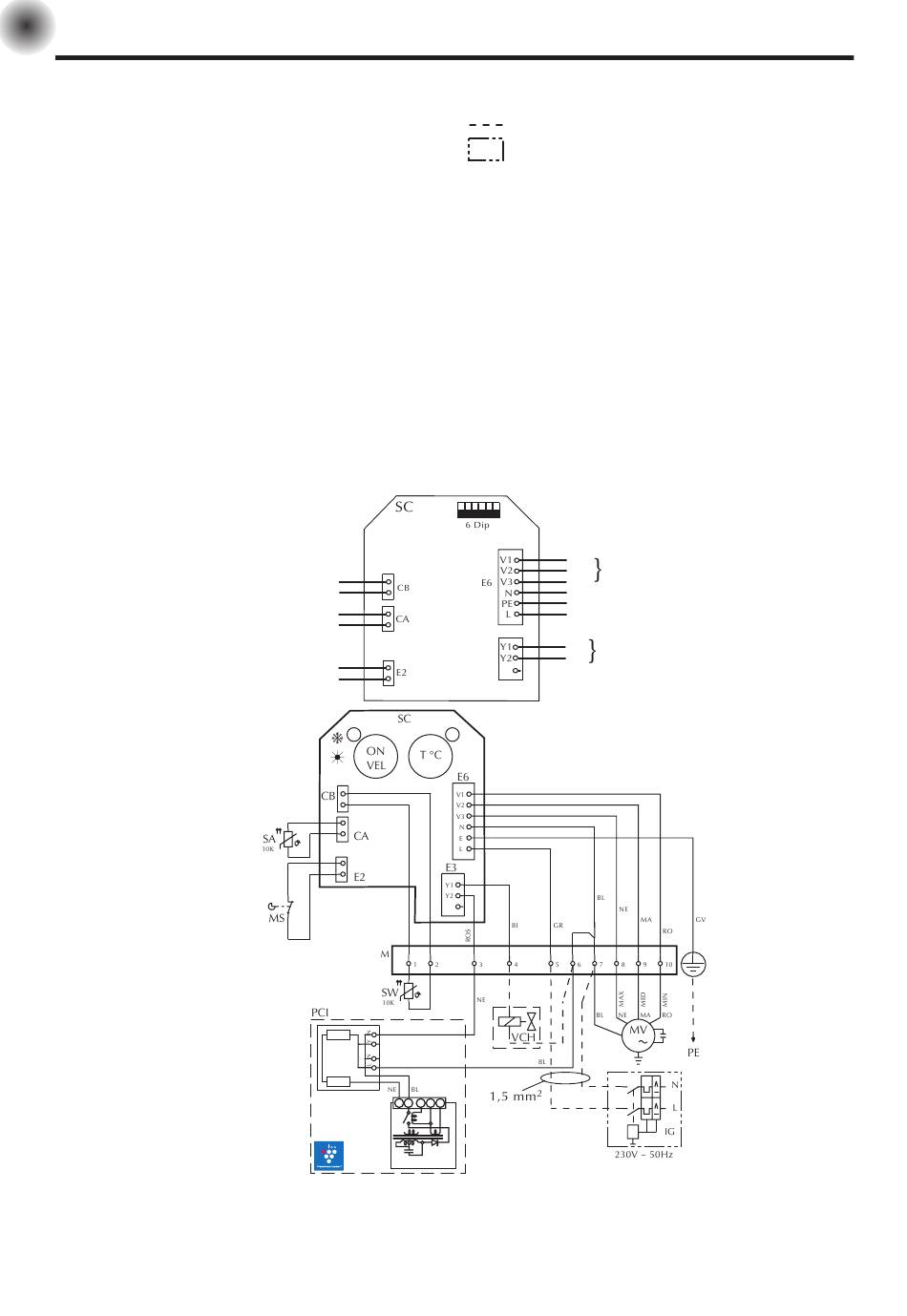

SCHEMI ELETTRICI
LEGENDA
MS = Microinterruttore
IG = Interruttore generale
M = Morsettiera
MV = Motore ventilatore r
PE = Collegamento di terra
SA = Sonda ambiente
SC = Scheda di controllo
SW = Sonda temperatura acqua
VCH = Valvola solenoide
Gli schemi elettrici sono soggetti ad aggiornamento; è opportuno fare riferimento allo schema elettrico allegato all'apparecchio.
16
SW max 3m
SA max 3m
MS max 3m
1 3 5 6 7
C L U S T E R
= Collegamenti da eseguire in loco
= Componenti non forniti
BL = Blu
GR = Grigio
GV = Giallo-Verde
MA = Marrone
NE = Nero
RO = Rosso
Vel.1
230V / 450VA
Vel.2
2A max 3m
Vel.3
N
PE
230V 50Hz
L
Y1
230V / 450VA
2A max 3m
Y2
