Esquema Eléctrico - AERMEC PLASMACLUSTER Omnia HL PC Manuel D'utilisation Et D'installation

E

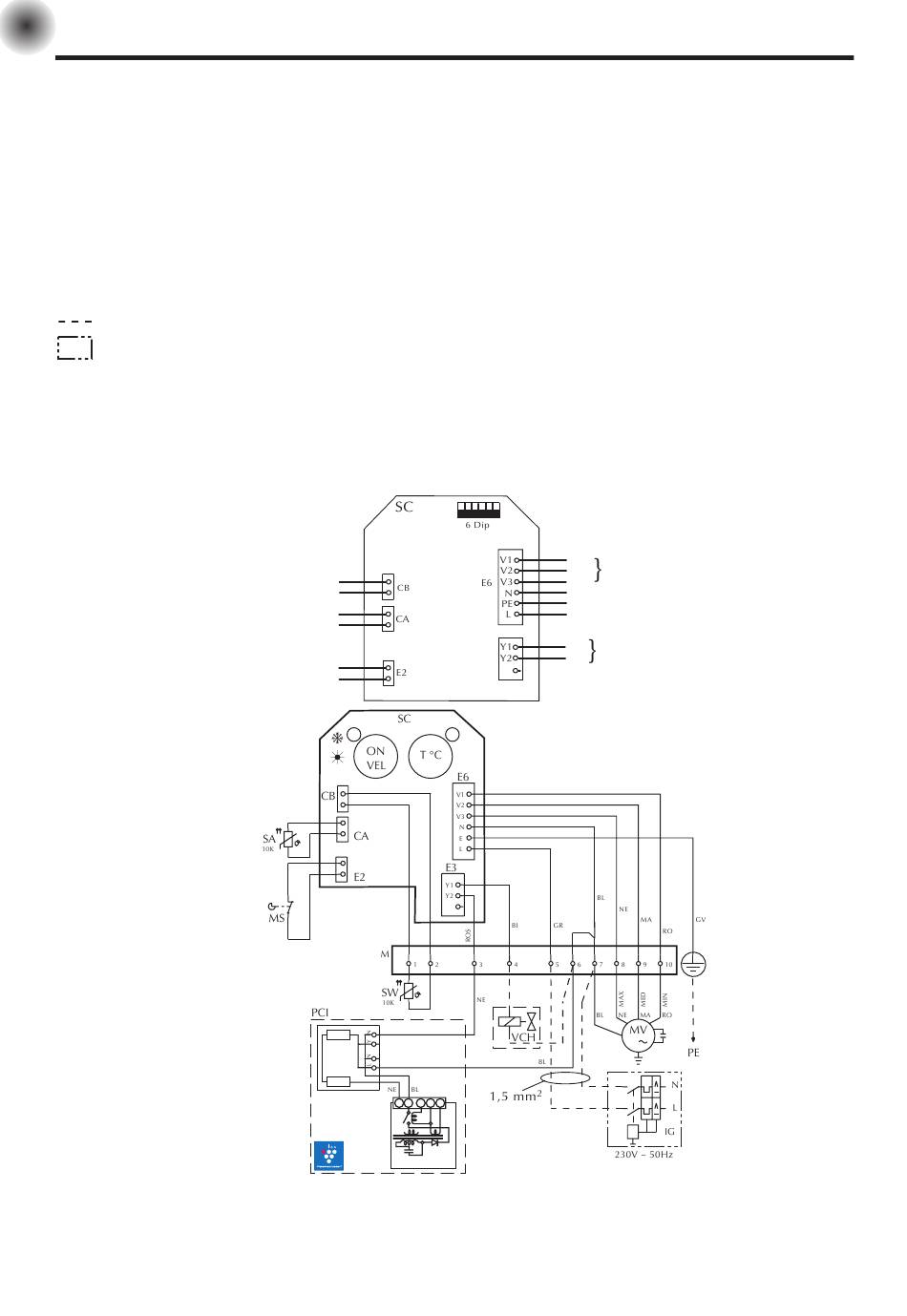

ESQUEMAS ELÉCTRICOS
NOTAS
MS = Microinterruptores
IG = Interruptor general
M = Terminal de conexiones
MV = Motor ventilador r
PE = Conexión toma de tierra
SA = Sonda ambiente
SC = Tarjetas de control
SW = Sonda temperatura del agua
VCH = Válvula solenoide
= Conexiones a realizar in situ
= Componentes no suministrados
Los esquemas eléctricos están sujetos a actualizaciones; es necesario consultar el esquema eléctrico adjunto al aparato.
64
SW max 3m
SA max 3m
MS max 3m
1 3 5 6 7
C L U S T E R
BL = AZUL
GR = Gris
GV = Amarillo-Verde
MA = Marrón
NE = Negro
RO = Rojo
Vel.1
230V / 450VA
Vel.2
2A max 3m
Vel.3
N
PE
230V 50Hz
L
Y1
230V / 450VA
2A max 3m
Y2
1
