NOTA
• Il bruciatore lascia la fabbrica predisposto per funzionamento bistadio e quindi deve essere collegato al dispositivo di controllo TR per il co-
mando della valvola VH/L del gasolio.
Altrimenti, se è richiesto un funzionamento monostadio, in sostituzione del dispositivo di controllo TR, installare un ponte tra i morsetti T6 e
T8 del connettore X4.
• I bruciatori sono stati omologati per il funzionamento intermittente. Ciò significa che devono obbligatoriamente essere arrestati almeno 1 volta
ogni 24 ore per permettere all'apparecchiatura elettrica di effettuare un controllo della propria efficienza all'avviamento. Normalmente l'arresto
del bruciatore viene assicurato dal sistema di controllo della caldaia.
.

ATTENZIONE:

- Non invertire il neutro con la fase nella linea di alimentazione elettrica. In tal caso si verificherà un blocco dovuto
alla mancata accensione.
- Utilizzare soltanto ricambi originali per sostituire i componenti.

APPENDICE

Collegamenti elettrici
NOTE
I collegamenti elettrici devono essere eseguiti
secondo le norme vigenti nel paese di destinazione e
da personale qualificato.
Il Costruttore declina ogni responsabilità derivante da
modifiche o collegamenti diversi da quelli rappresen-
tati nei presenti schemi.
Tutti i cavi da collegare al bruciatore vanno fatti pas-
sare da passacavi.
Utilizzare cavi flessibili secondo la norma EN 60 335-1:
•se con guaina in PVC, utilizzare almeno H05 VV-F;
•se con guaina in gomma, utilizzare almeno H05 RR-F.

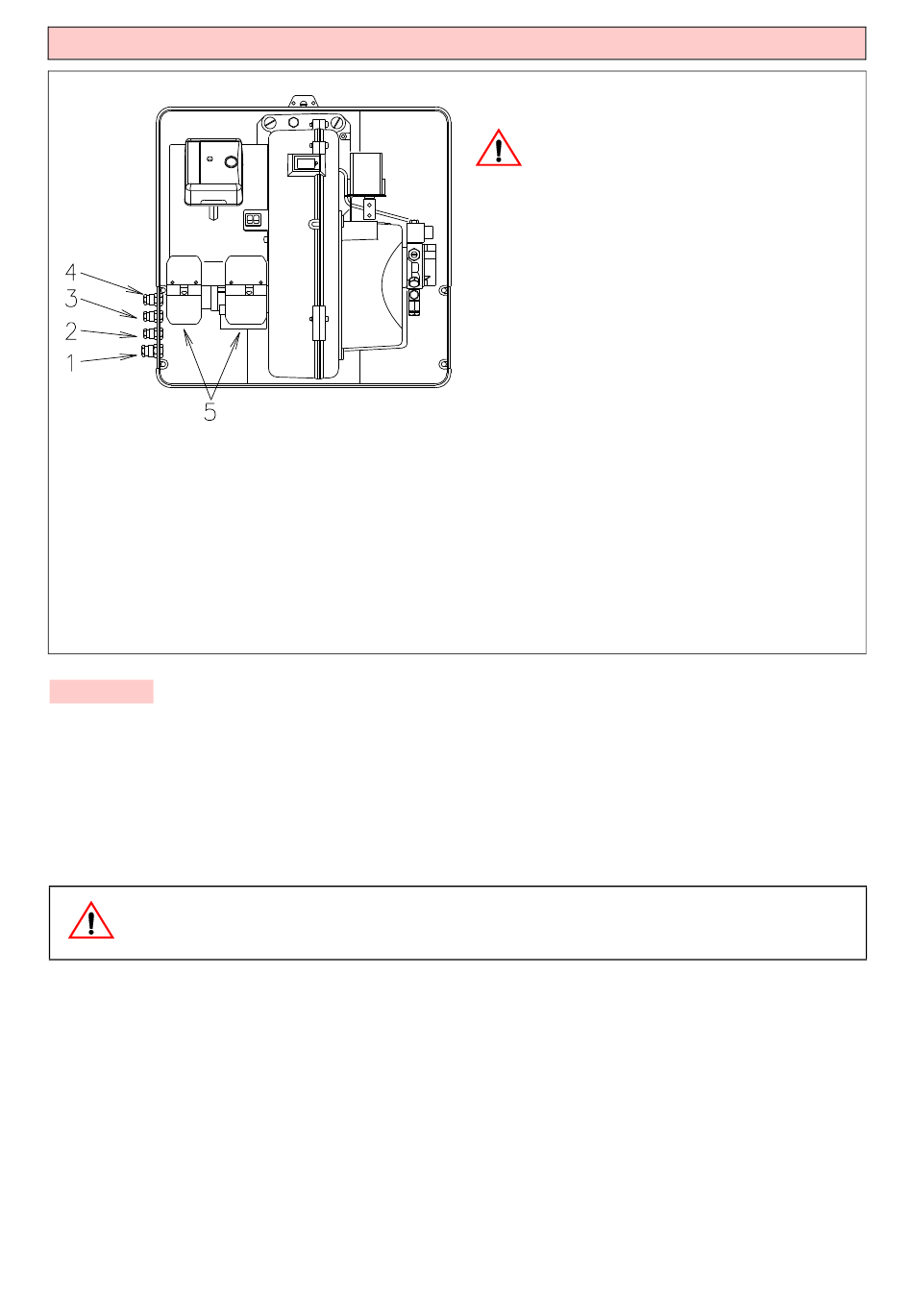

Tutti i cavi da collegare alle prese 4)(A) del bruciatore vanno fatti
passare dai passacavi forniti dal costruttore da inserire nei fori del-
la piastrina, preferibilmente in quelli di sinistra, dopo aver asportato
D10324 il sottile diaframma che li chiude.
1 - Pg 11 Alimentazione monofase
2 - Pg 9 Dispositivo di controllo TL
3 - Pg 9 Dispositivo di controllo TR
Sezione cavo non indicata: 1.5 mm
