Installation du conduit d'évacuation
2. Glisser chaque conduit d'évacuation sur les montants à l'arrière de chaque(s) section(s) correspondante(s) de la
cuisinière modulaire. Fixer le conduit d'évacuation aux montants à l'aide des quatre (4) boulons à tête
hexagonale 1/4-20 x 3/4, de rondelles plates et de rondelles de frein. Aussi, fixer la bordure inferieure du conduit
d'évacuation à la bordure supérieure arrière de la cuisinière modulaire en utilisant les vis à métal #10.
Guide d'utilisation 1192115 (04/10)

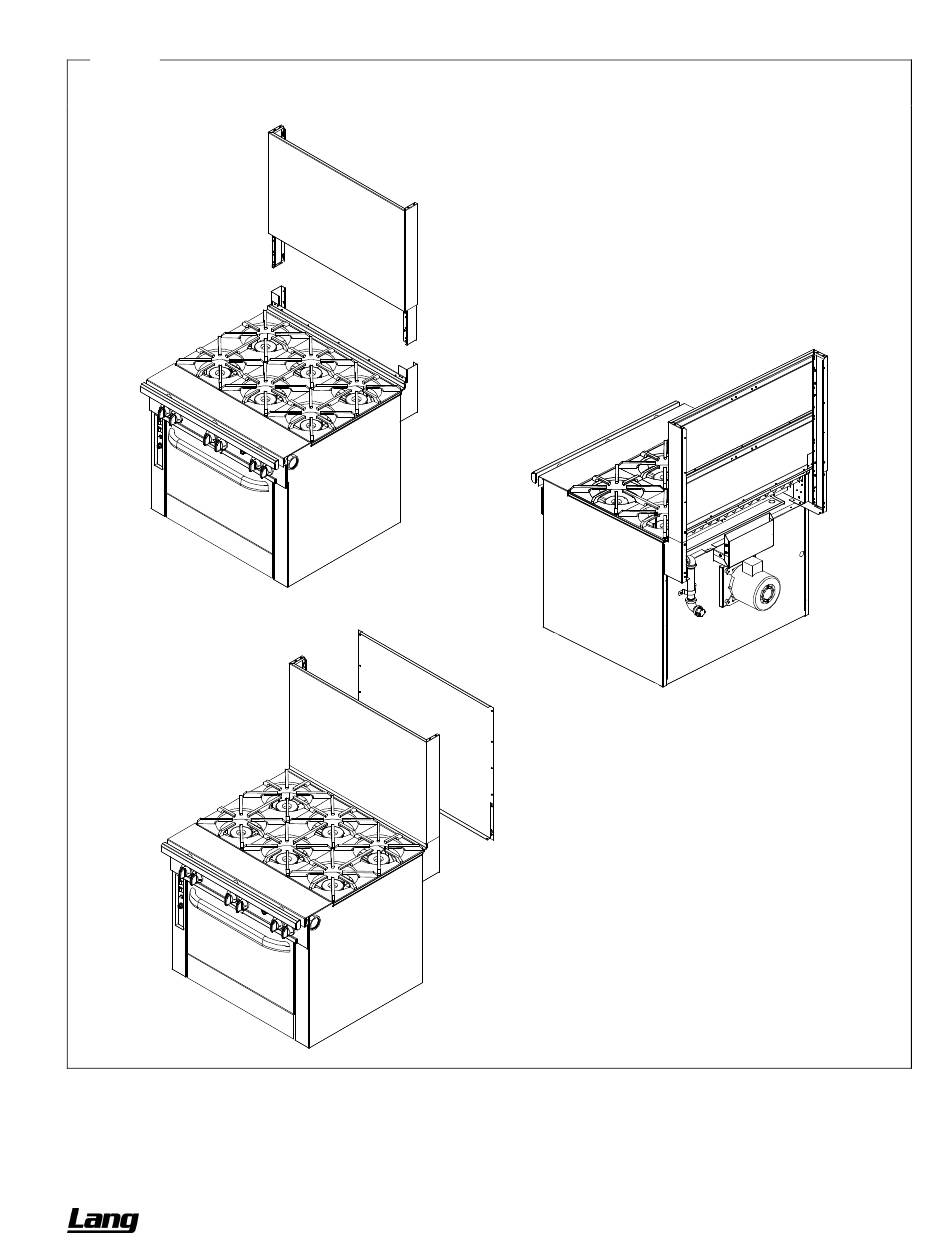

Glisser l'avant du conduit d'évacuation sur
les montants de la cuisinière modulaire.
Fixer le conduit d'évacuation sur les montants à l'aide
des pièces de fixation fournies. Aussi, fixer la bordure
inférieure du conduit d'évacuation à la bordure
supérieure arrière de la cuisinière modulaire.
Fixer l'arrière du conduit d'évacuation à l'avant
du conduit d'évacuation à l'aide des pièces
de fixation fournies.
