8.5.3 Mode de régulation (2.1.2)

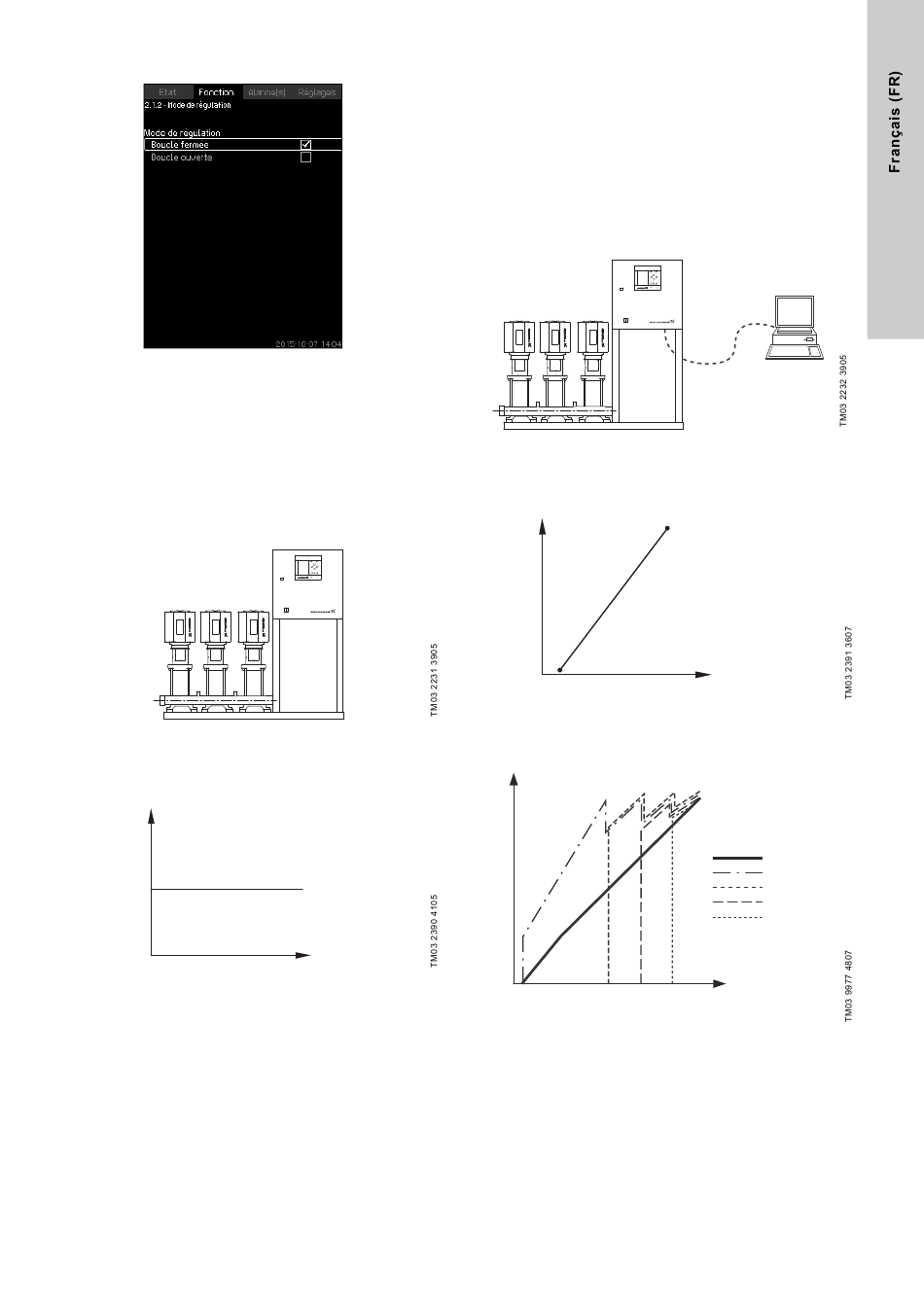

Fig. 19 Mode de régulation
Description
Il existe deux modes de commande, en chaîne fermée et en
chaîne ouverte.
Boucle fermée
Le mode de commande habituel est le mode en chaîne fermée,
dans lequel le contrôleur PI intégré permet au système
d'atteindre et de maintenir le point de consigne sélectionné.
La performance est basée sur le point de consigne réglé pour le
mode en chaîne fermée. Voir les figures
Fig. 20 Système de surpression commandé par un contrôleur
PI intégré (chaîne fermée)
P [bars]
Point de
consigne
Fig. 21 Courbe de régulation pour chaîne fermée
Réglage via le panneau de commande
• Fonction. > Réglages complémentaires > Mode de régulation
> Boucle fermée.
Régler le point de consigne. Voir les paragraphes
20 et 21.
Temps [sec]
et 8.5.1.
8.5.4
Boucle ouverte
En commande en chaîne ouverte, les pompes tournent à une
vitesse fixe.
La vitesse de la pompe est calculée à partir de la performance
définie par l'utilisateur (0-100 %). La performance de la pompe en
pourcentage est proportionnelle au débit.
Le mode de commande en chaîne ouverte est généralement uti-
lisé lorsque le système est commandé par un contrôleur externe
qui commande la performance via un signal externe. Le contrô-
leur externe pourrait, par exemple, être un système de gestion
des bâtiments raccordé au système MPC. Dans ce cas, le MPC
fait office d'actionneur. Voir les figures
Fig. 22 Système de surpression avec contrôleur externe
(chaîne ouverte)
3
Débit [m /h]
0
5
Fig. 23 Courbe de régulation pour chaîne ouverte
3
Débit [m /h]
100
75
50
25
5 50 70.7
Fig. 24 Courbe de régulation pour système MPC-E en chaîne
ouverte
22 et 23.
Entrée [%] à partir
d'un contrôleur
externe
Débit
Pompe 1
Pompe 2
Pompe 3
Pompe 4
Entrée [%] à partir
d'un contrôleur
86.6 100
externe
