8.4.5 Influence du point de consigne (1.2.3)

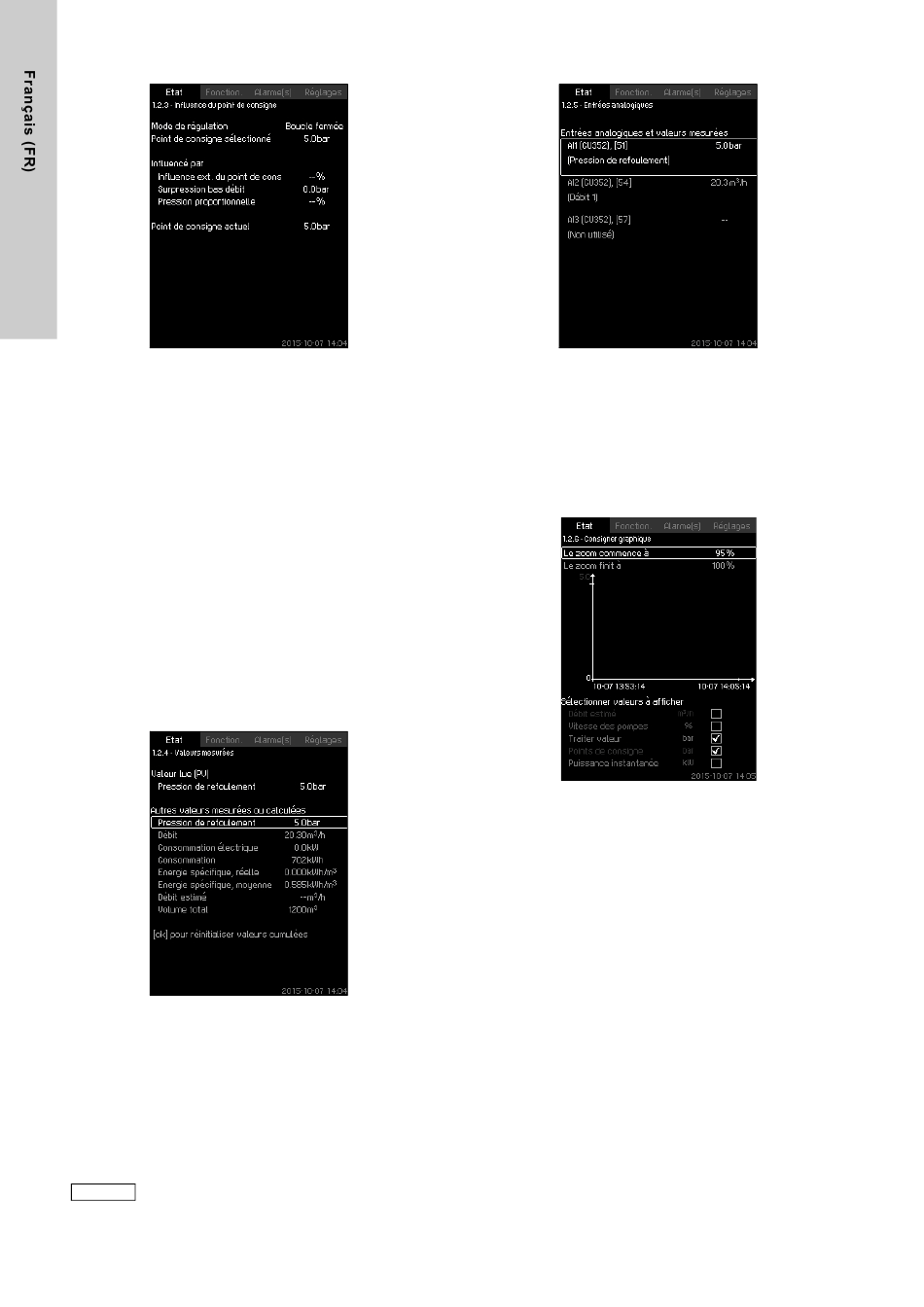

Fig. 11 Influence du point de consigne
Description
Le point de consigne sélectionné peut être influencé par certains
paramètres. Les paramètres sont indiqués en pourcentage de 0 à
100 % ou en pression mesurée en bars. Ils peuvent seulement
réduire le point de consigne, puisque l'influence en pourcentage
divisée par 100 est multipliée par le point de consigne sélec-
tionné :
Point de consigne (PC) réel =
point de consigne sélectionné x influence (1) x influence (2) x ...
L'écran indique les paramètres qui influencent le point de
consigne sélectionné ainsi que le pourcentage ou la valeur
d'influence.
Certains paramètres peuvent être réglés à partir de l'écran
Influence ext. du point de cons. (4.1.3). Le paramètre "Surpres-
sion bas débit" est réglé sur une bande marche/arrêt en pourcen-
tage du point de consigne réglé dans l'écran Fonction Arrêt
(4.3.1). Le paramètre est réglé en pourcentage dans l'écran Pres-
sion proportionnelle (4.1.7).
Le point de consigne réel qui en résulte (SP) est alors indiqué.
8.4.6 Valeurs mesurées (1.2.4)
Fig. 12 Valeurs mesurées
Description
Cet écran donne un état général de tous les paramètres mesurés
et calculés. Dans les systèmes MPC-E avec débitmètre, l'énergie
spécifique est présentée comme une valeur moyenne et comme
une valeur réelle (valeur moyenne sur la dernière minute).
La valeur moyenne est basée sur le débit cumulé présenté
comme volume total. Le volume total et l'énergie spécifique
moyenne peuvent être réinitialisés dans cet écran.
Les lignes "Consommation électrique" et "Consom-
Nota mation " s'affichent uniquement dans les systèmes
MPC-E/-EC.
16
8.4.7 Entrées analogiques (1.2.5)
Fig. 13 Entrées analogiques
Description
Cet écran affiche une liste des entrées analogiques et des
valeurs mesurées de chaque entrée. Voir les paragraphes
8.7.28 Entrées analogiques (4.3.8),
et
(4.3.8.1 to 4.3.8.7) 8.7.30 Entrées analogiques et valeurs
mesurées (4.3.8.1.1 - 4.3.8.7.1).

8.4.8 Consigner graphique (1.2.6)

Fig. 14 Consigner graphique
Description
Cet écran peut afficher les données consignées sauvegardées
dans le contrôleur. Sélectionner les valeurs consignées dans
l'écran Consigner valeurs (4.4.9). Diverses valeurs peuvent être
affichées et l'échelle temporelle peut être modifiée.
Réglage via le panneau de commande
Etat > Système > Consigner graphique
1. Réglage comme pourcentage :
• Le zoom commence à
• Le zoom finit à
2. Sélectionner valeurs à afficher.
