8.7.9 Pression proportionnelle (4.1.7)

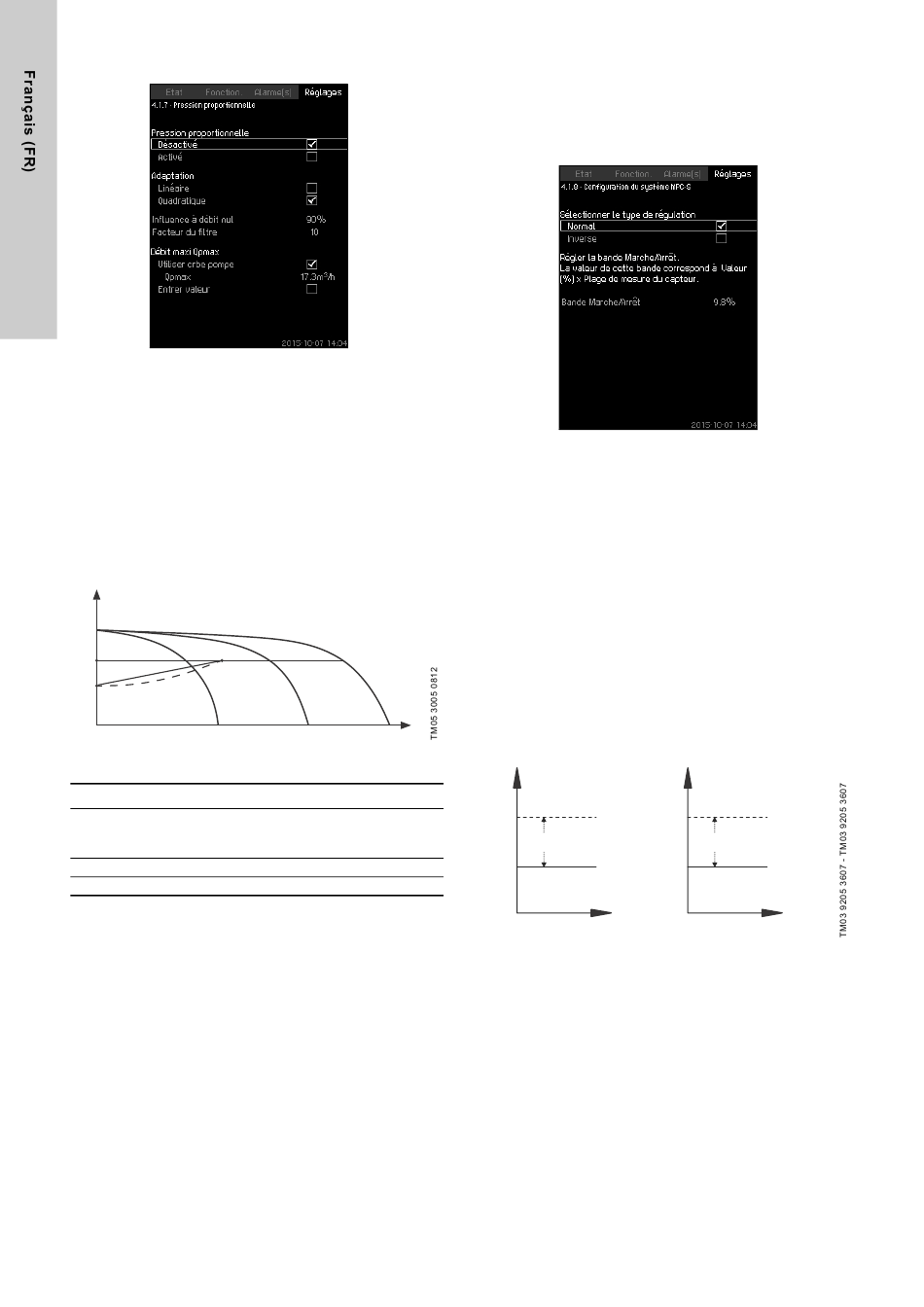

Fig. 47 Pression proportionnelle
Description
La fonction peut seulement être activée dans les systèmes com-
mandés par la pression et adapte automatiquement le point de
consigne au débit réel pour compenser les pertes dynamiques
dépendant du débit. Etant donné que de nombreux systèmes
sont conçus avec une capacité de débit supplémentaire, le débit
maximum estimé (Qpmax) peut être entré manuellement.
Dans les systèmes avec des pompes CR, les courbes des
pompes peuvent être utilisées pour calculer le débit maximum
pour le point de consigne sélectionné. Un facteur de filtre peut
être réglé pour empêcher les fluctuations.
L'adaptation peut être linéaire ou carrée. Voir la fig. 47.
H
C B
A
Fig. 48 Pression proportionnelle
Pos. Description
Pression pour un débit nul. Point de départ de la com-
A mande à pression proportionnelle
(influence pour débit nul = x % du point de consigne)
B Qpmax
C Point de consigne
La fonction sert à :
• compenser les pertes de pression
• réduire la consommation d'énergie
• augmenter le confort de l'utilisateur.
Plage de réglage
• Sélection du mode de commande.
• Influence à débit nul
• Débit estimé
• Facteur du filtre.
Réglage via le panneau de commande
• Réglages > Fonctions, régulateur primaire > Pression propor-
tionnelle.
1. Sélectionner : Activé.
2. Sélectionner :
• Adaptation
• Linéaire / Quadratique.
3. Régler : Influence à débit nul.
4. Régler : Facteur du filtre.
32
5. Sélectionner : Utiliser crbe pompe / Entrer valeur.
6. Régler "Qpmax" si vous sélectionnez "Entrer valeur".
Réglage d'usine
La fonction est désactivée.
8.7.10 Configuration du système MPC-S (4.1.8)
Fig. 49 Configuration du système MPC-S
Description
La fonction permet d'inverser la commande des pompes fonction-
nant sur le réseau (MPC-S). C'est-à-dire si les pompes doivent
être démarrées ou arrêtées selon la valeur réelle.
Une bande marche/arrêt doit être réglée pour utiliser cette fonc-
tion. Voir la fig. 50.
Normal
Une pompe est arrêtée quand la valeur dépasse H
marche/arrêt. Une pompe est démarrée quand la valeur passe en
dessous de H . Voir la fig. 50.
set
Inverse
Une pompe est démarrée quand la valeur dépasse H
marche/arrêt. Une pompe est arrêtée quand la valeur passe en
dessous de H . Voir la fig. 50.
set
Normal
Q
H [m]
La pompe s'arrête
Bande Marche/Arrêt
H
set
La pompe démarre
Temps [sec]
Fig. 50 Commande normale et inversée
Plage de réglage
• Sélection de la configuration (normale ou inversée).
• Bande Marche/Arrêt.
Réglage via le panneau de commande
• Réglages > Fonctions, régulateur primaire > Configuration du
système MPC-S.
1. Sélectionner : Normal/Inverse.
2. Régler : Bande Marche/Arrêt.
Réglage d'usine
Normal.
+ bande
set
+ bande
set
Inverse
H [m]
La pompe démarre
Bande Marche/Arrêt
H
set
La pompe s'arrête
Temps [sec]
