8.7.6 Réglage de la fonction influence ext. (4.1.3.2)

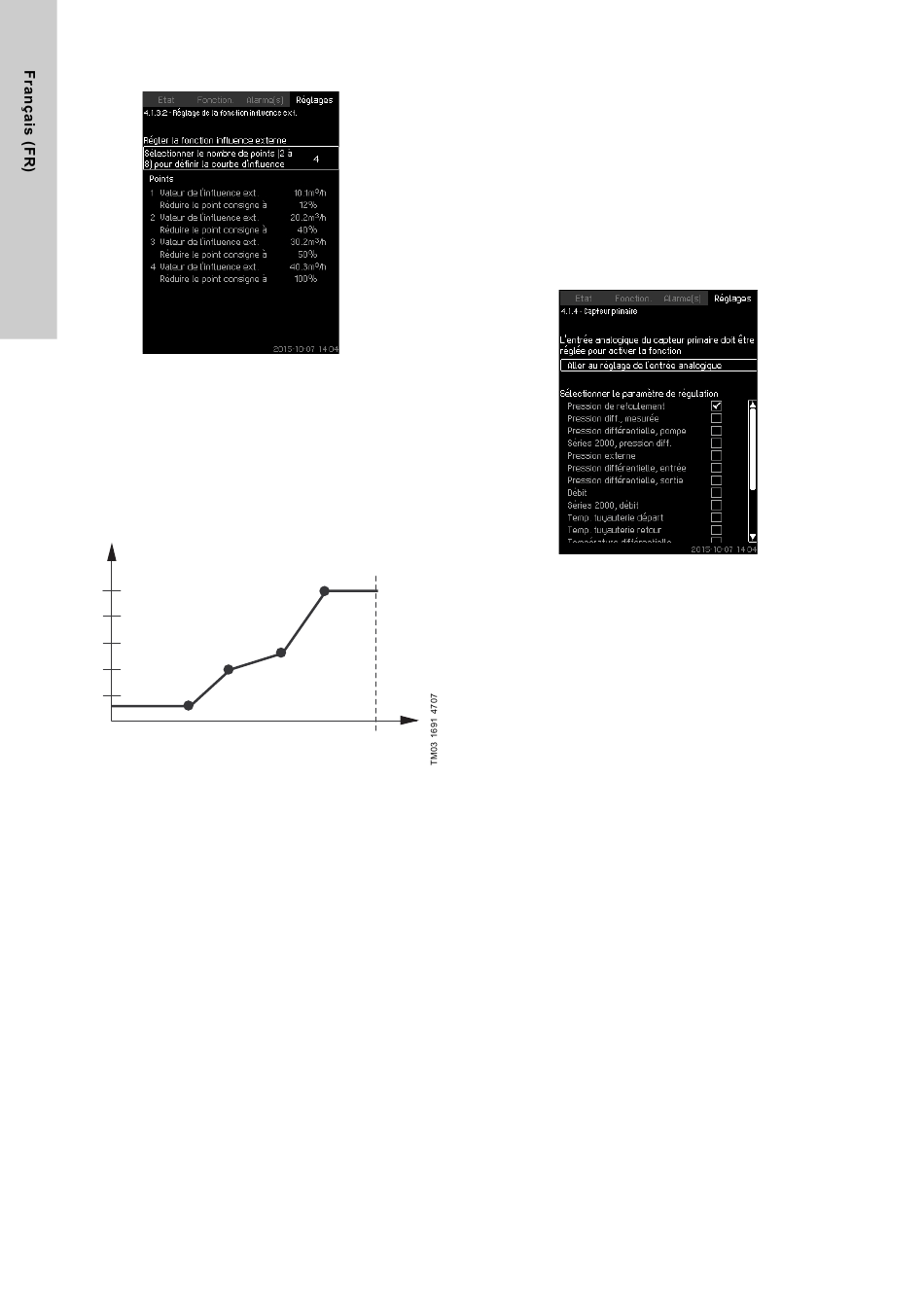

Fig. 42 Réglage de la fonction influence ext.
Description
Il est possible de sélectionner la relation entre le paramètre de
mesure qui va influencer le point de consigne et l'influence sou-
haitée en pourcentage.
La relation est réglée en entrant les valeurs dans un tableau avec
huit points maximum au moyen du panneau de commande.
Exemple :
Influence du point de consigne [%]
100
80
60
2
40
1
20
Fig. 43 Relation entre l'influence du point de consigne et le
débit
L'unité de commande trace des lignes droites entre les points.
Une ligne horizontale est tirée à partir de la valeur minimale du
3
capteur approprié (0 m /h dans l'exemple) jusqu'au premier point.
C'est également le cas à partir du dernier point jusqu'à la valeur
maximale du capteur (exemple 50 m
Plage de réglage
Deux à huit points peuvent être sélectionnés. Chaque point com-
prend la relation entre la valeur du paramètre qui va influencer le
point de consigne et l'influence de la valeur.
30
4
3
50
3
Débit [m /h]
3
/h).
Réglage via le panneau de commande
• Réglages > Fonctions, régulateur primaire > Influence ext. du
point de cons..
1. Régler la fonction d'influence.
2. Régler le nombre de points.
3. Régler : Valeur de l'influence ext.. (Point 1.)
4. Régler en pourcentage : Réduire le point consigne à.
(Point 1.)
5. Répéter les étapes 2 à 4 pour tous les paramètres souhaités.
Réglage d'usine
La fonction est désactivée.

8.7.7 Capteur primaire (4.1.4)

Fig. 44 Capteur primaire
Description
Vous pouvez sélectionner le paramètre de commande du sys-
tème et régler le capteur pour mesurer la valeur.
Plage de réglage
• Pression de refoulement
• Pression diff., mesurée
• Pression différentielle, pompe
• Séries 2000, pression diff.
• Pression externe
• Pression différentielle, entrée
• Pression différentielle, sortie
• Débit
• Séries 2000, débit
• Temp. tuyauterie départ
• Temp. tuyauterie retour
• Température différentielle
• Température ambiante
• Temp. tuyauterie retour, ext.
• Signal 0-100 %
• Non utilisé.
