5. Fonctions de régulation
Ce paragraphe décrit tous les modes de commande disponibles :
•
Type de commande
– Control MP 204 commandé par un capteur de pression
– Control MP 204 commandé par un interrupteur à flotteur
– Control MP 204 commandé par un système de commande
principal, par exemple un PLC.
Un relais à électrode peut aussi être installé comme
protection contre la marche à sec.
5.1 Type de commande
Control MP 204 commandé par un capteur de pression
Si une pression constante est requise dans un système fermé, il
est possible de brancher un capteur de pression. Le capteur de
pression démarre et s'arrête en fonction de la pression du point
de consigne. Utiliser des borniers X10 : 3 + 4.
Control MP 204
Q00
On
off
o

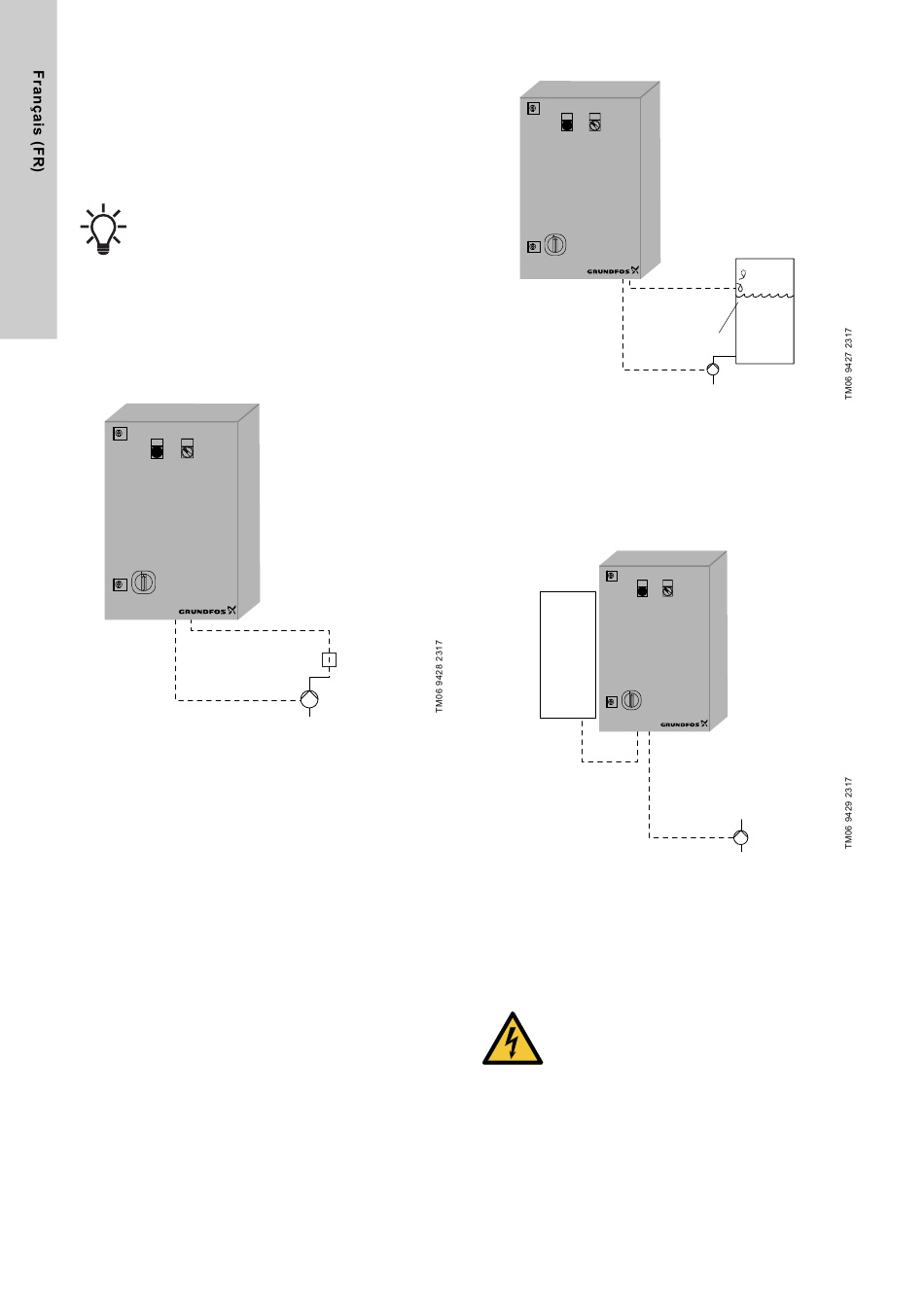

Fig. 11 Exemple de capteur de pression
Control MP 204 commandé par un interrupteur à flotteur
Si un niveau constant est requis dans un système ouvert, un cap-
teur de niveau ou un interrupteur à flotteur peut être utilisé pour
démarrer et arrêter la pompe.
En pompant dans une cuve ouverte ou dans un réservoir, la
pompe démarre lorsque le niveau d'eau atteint le niveau de
démarrage. La pompe s'arrête lorsque le niveau d'arrêt est
atteint.
Les capteurs numériques utilisés doivent être des interrupteurs
libres, comme des interrupteurs à flotteur ou des interrupteurs de
type similaire. Utiliser des borniers X10 : 3 + 4.
8
Fig. 12 Exemple d'interrupteur à flotteur
Control MP 204 commandé par un système de commande
principal
Le Control MP 204 est commandé par un système de commande
principal, pos. 1, fig. 13, par exemple un PLC ou un système de
commande similaire.
Capteur de
pression
Pompe
Fig. 13 Exemple de système de commande principal
6. Mise hors service du produit
6.1 Mise hors service
Considérer les points suivants si le produit doit être mis hors ser-
vice de façon définitive.
Control MP 204
Q00
On
off
o
Arrêt
Démarrage
Interrupteur à
flotteur
Pompe
Control MP 204
1
Q00
On
off
o
AVERTISSEMENT
Choc électrique
Mort ou blessures graves
Avant toute intervention, s'assurer que l'alimentation
électrique a été coupée et qu'elle ne risque pas
d'être réenclenchée accidentellement.
Réservoir tampon
Pompe
