SFBU8732-07

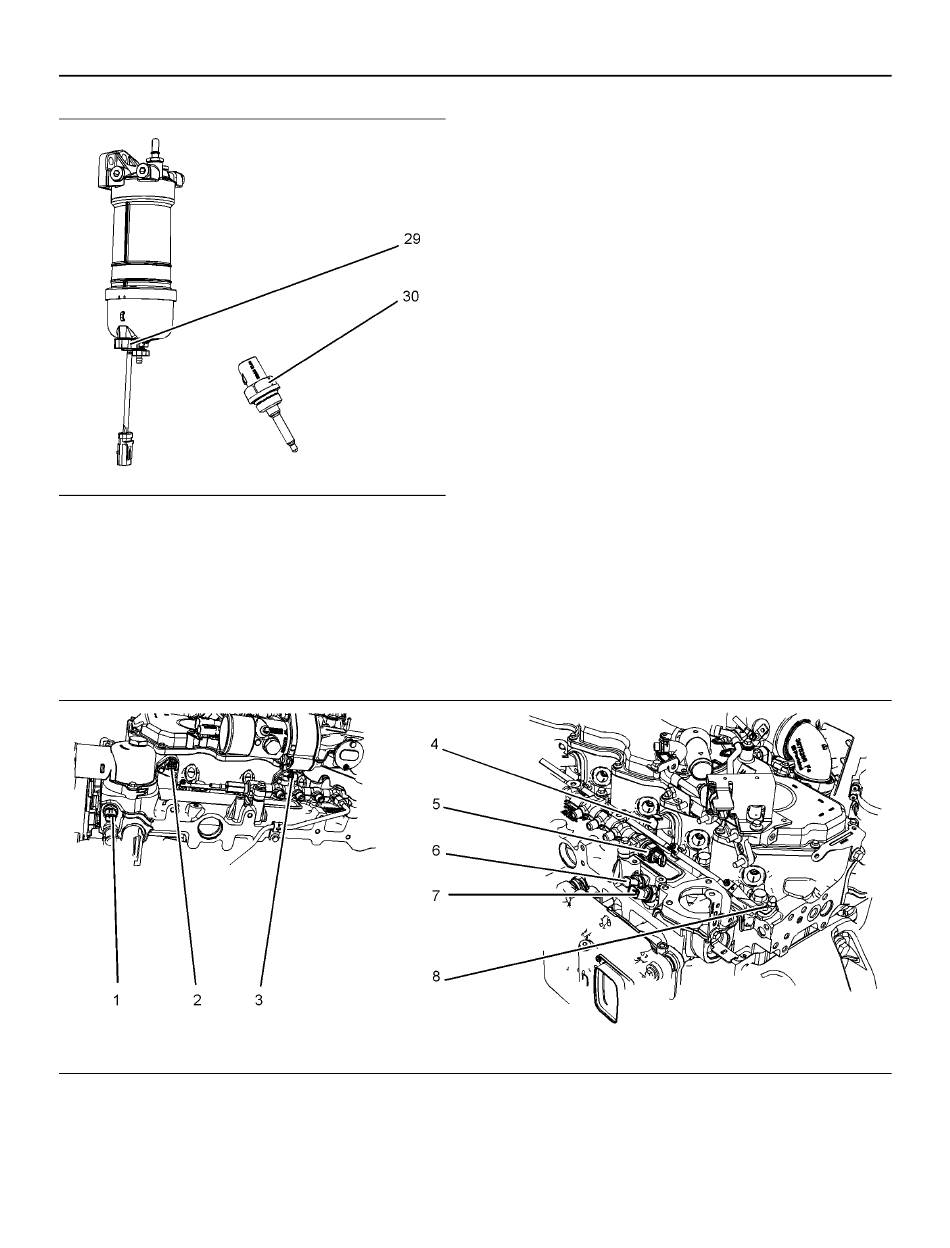

Illustration 44
Exemple type
(29) Contacteur de présence d'eau dans le carburant
(30) Inlet Air Temperature (Température de l'air d'admission)
Certaines applications ne nécessitent pas d'avoir un
connecteur de diagnostic (9) monté dans le faisceau
de câblage du moteur. Le capteur de température de
l'air d'admission (30) est monté dans le système
d'induction entre le filtre à air et le collecteur
d'admission.
Illustration 45
Exemple type
(1) Capteur de température du liquide de
refroidissement
(2) Connecteur d'injecteur
(3) Connecteur d'injecteur
g03393046
(4) Connecteur d'injecteur
(5) Capteur de pression de carburant
(6) Capteur de température du collecteur
d'admission
Chapitre Utilisation
Capteurs et composants électriques
(7) Capteur de pression du collecteur
d'admission
(8) Connexion de la bougie de préchauffage
57
g03058119
