Type 8696 REV.2
Eléments de commande et d'affichage
11.1
Etat de marche
Pour actionner les boutons, s'assurer que le blocage de
commande sur site est désactivé/non bloqué (réglage
d'usine) : avec logiciel de communication ou communi-
cation par bus de terrain.
AUTOMATIQUE (AUTO)
A l'état de marche AUTOMATIQUE, le fonctionnement normal du
régulateur est effectué et surveillé.
MANUEL (MANU)
A l'état de marche MANUEL, la vanne peut être ouverte ou
fermée manuellement à l'aide des touches.
La LED Manual allumé en rouge.
Les boutons permettent de passer de l'état de marche AUTOMA-
TIQUE à MANUEL et vice versa:
→ Appuyer simultanément sur les deux boutons entre 2 s et
10 s (la LED Manual clignote à 5 Hz).
11.2
Fonction des boutons
Pour actionner les boutons, s'assurer que le blocage de
commande sur site est désactivé/non bloqué (réglage
d'usine) : avec logiciel de communication ou communi-
cation par bus de terrain.
L'affectation des 2 boutons est différente en fonction de l'état de
marche (AUTOMATIQUE / MANUEL).

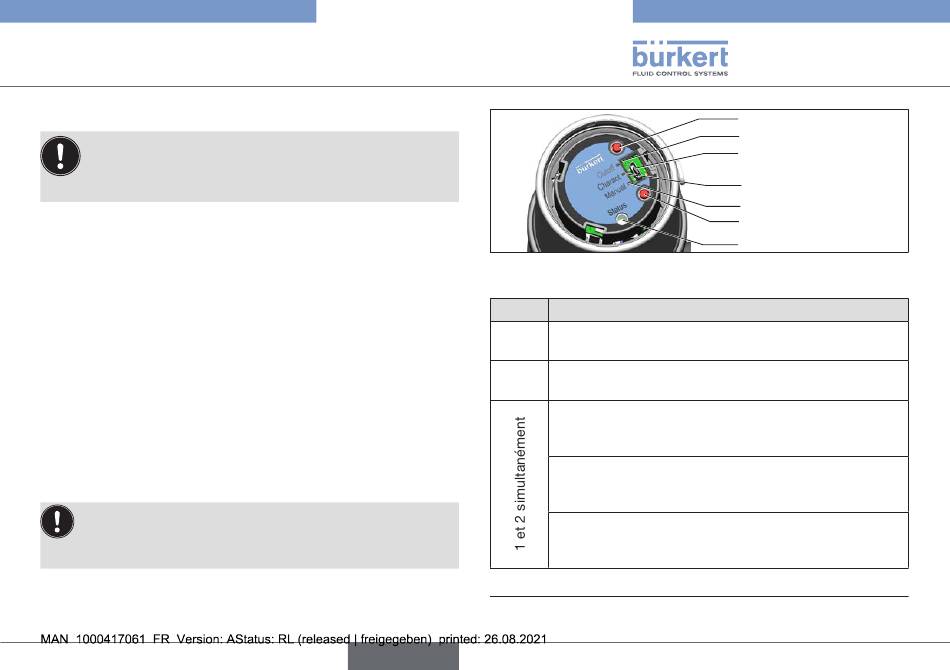

Fig. 18 : Boutons
État de marche MANUEL (la LED manual s'allume en rouge) :
Bouton Fonction/LED
1
2
Tab. 9 : Affectation des touches état de marche MANUEL
10) En fonction du mode d'action de l'actionneur.
français
Appuyer et maintenir. Alimentation en air
(ouverture / fermeture manuelle de l'actionneur)
Appuyer et maintenir. Echappement
(ouverture / fermeture manuelle de l'actionneur)
Appuyer plus de 2 s (< 10 s, la LED Manual cli-
gnote à 5 Hz, 0...2 s) : Passage en état de marche
AUTOMATIQUE
Appuyer plus de 10 s (< 30 s, la LED Manual, la LED
Charact et la LED Cutoff clignotant à 5 Hz, 10...30 s) :
Redémarrage de l'appareil
Appuyer plus de 30 s (la LED manual, la LED Manual,
la LED Charact et la LED Cutoff clignotant à 10 Hz,
> 30 s) : Remettre l'appareil au réglage d'usine
Bouton 1
LED Cutoff
Interface de
communication
LED Charact
LED Manual
Bouton 2
LED Status
10)
10)
77
