Type 8696 REV.2
7.2

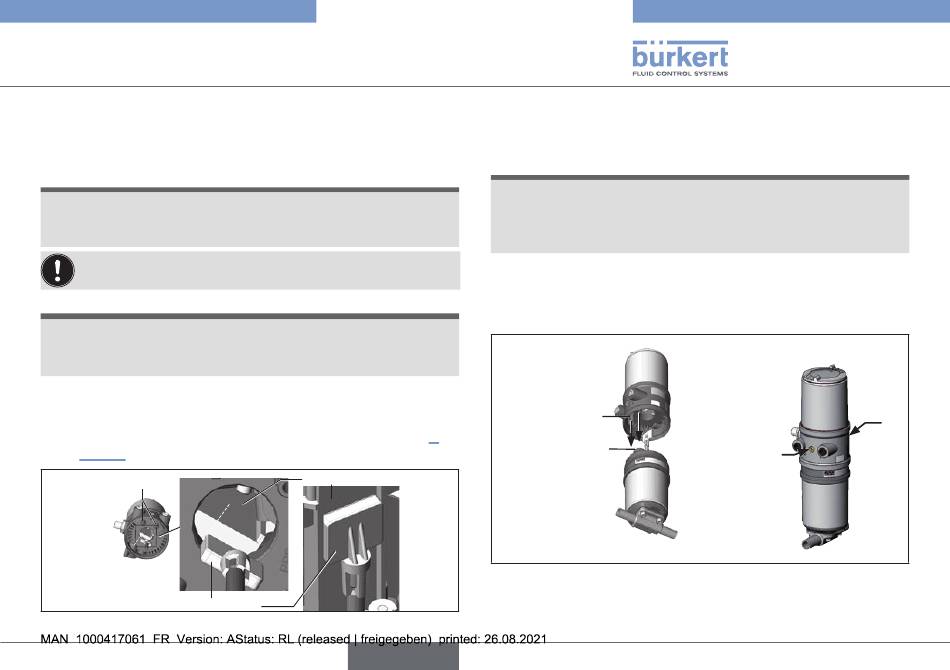

Montage du positionneur type 8696
sur les vannes process des séries
2103 et 23xx
REMARQUE !
Lors du montage sur les vannes process à raccord soudé,
observer les consignes de montage dans le manuel d'utilisation
de la vanne process.
Lors du montage du positionneur, les collets des raccords
d'air de pilotage ne doivent pas être montés sur l'actionneur.
REMARQUE !
Endommagement de la carte ou panne.
▶ Veiller à ce que le rouleau presseur repose bien à plat sur le
rail de guidage.
→ Disposer le rouleau presseur et le positionneur de façon
1. qu'il entre dans le rail de guidage du positionneur et
2. q ue les manchons du positionneur entrent dans les rac-
cords d'air de pilotage de l'actionneur (voir également «
Fig. 7 »).
Manchons
Rouleau presseur
Fig. 6 :
Disposition du rouleau presseur et du manchons
Montage
Rail de guidage
français
→ Glisser le positionneur sur l'actionneur sans la faire tourner
jusqu'à ce que le joint profilé ne présente plus d'interstice.
REMARQUE !
Le type de protection IP65/IP67 ne peut être garanti si le
couple de serrage de la vis de fixation est trop élevé.
▶ Les vis de fixation doivent être serrées uniquement avec un
couple de serrage maximal de 1,5 Nm.
→ Fixer le positionneur sur l'actionneur à l'aide des deux vis de
fixation latérales. Ne serrer les vis que légèrement (couple de
serrage maxi : 1,5 Nm).
Manchons
Raccords d'air
de pilotage
d'actionneur
Fig. 7 :
Montage du positionneur
Vis de fixation
maxi 1,5 Nm
