5.4.4 Schémas électriques pour moteur triphasé
0870565413_RA0750A_A0001_IM_fr
• S'assurer que le moteur de la machine ne sera pas perturbé par des interférences élec-
triques ou électromagnétiques; en cas de doutes, demandez conseil à votre représen-
tant Busch.
• Brancher la mise à la terre.
• Brancher le moteur.
AVIS
Mauvais branchement.
Risque d'endommager le moteur!
• Les schémas électriques ci-dessous sont spécifiques à la machine. Regarder à l'intérieur
du bornier du moteur pour les instructions/schémas de raccordement du moteur.

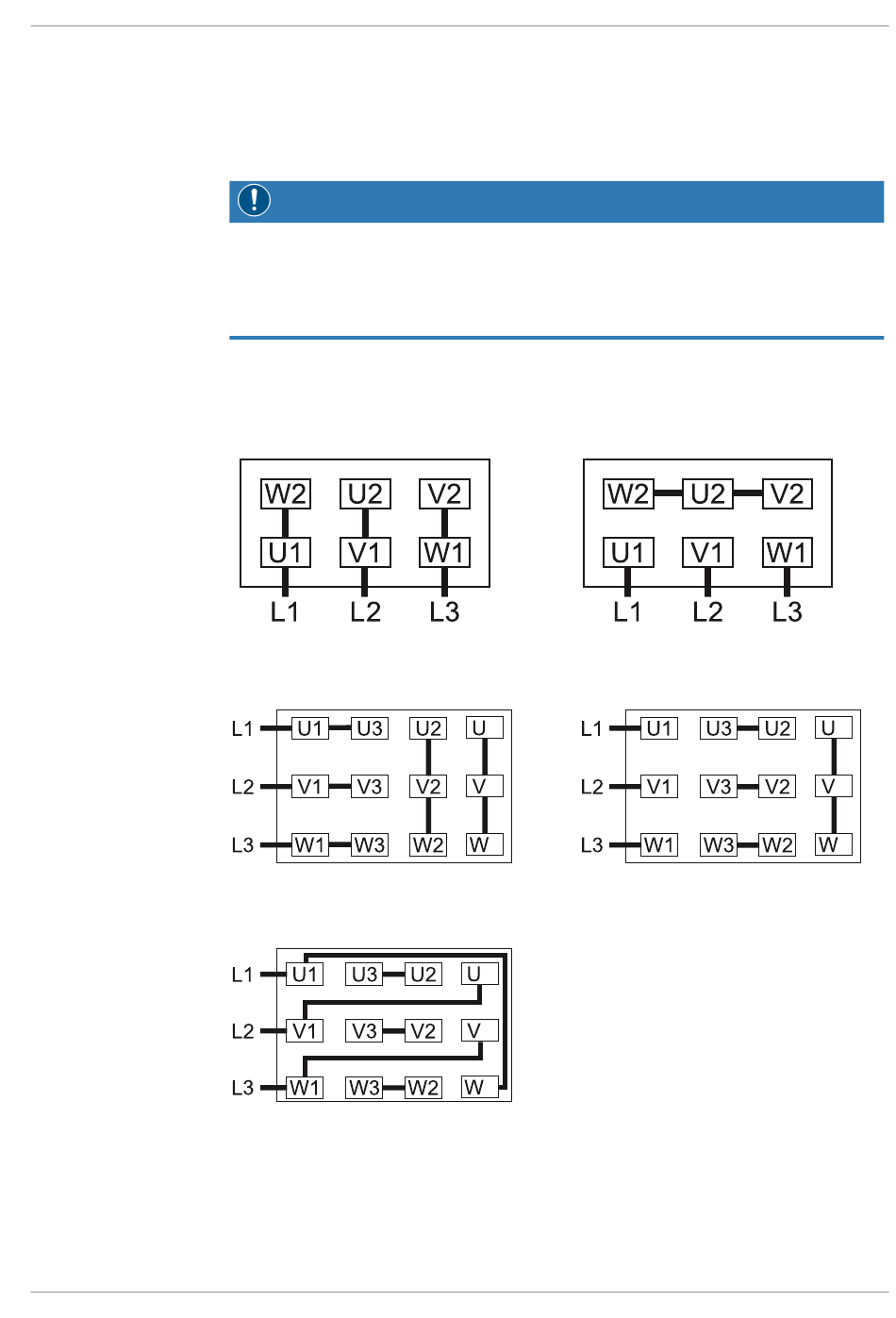

Connexion en triangle (basse tension) :
Connexion en étoile double, moteur
multi-tension à 12 pôles (basse tension) :
Connexion en triangle, moteur multi-
tension à 12 pôles (moyenne tension) :
Connexion en étoile (haute tension) :
Connexion en étoile, moteur multi-ten-
sion à 12 pôles (haute tension) :
4
4
4
4
4
4
Installation | 5
4
4
4
