5 | Installation
5.5 Raccordement électrique des dispositifs de

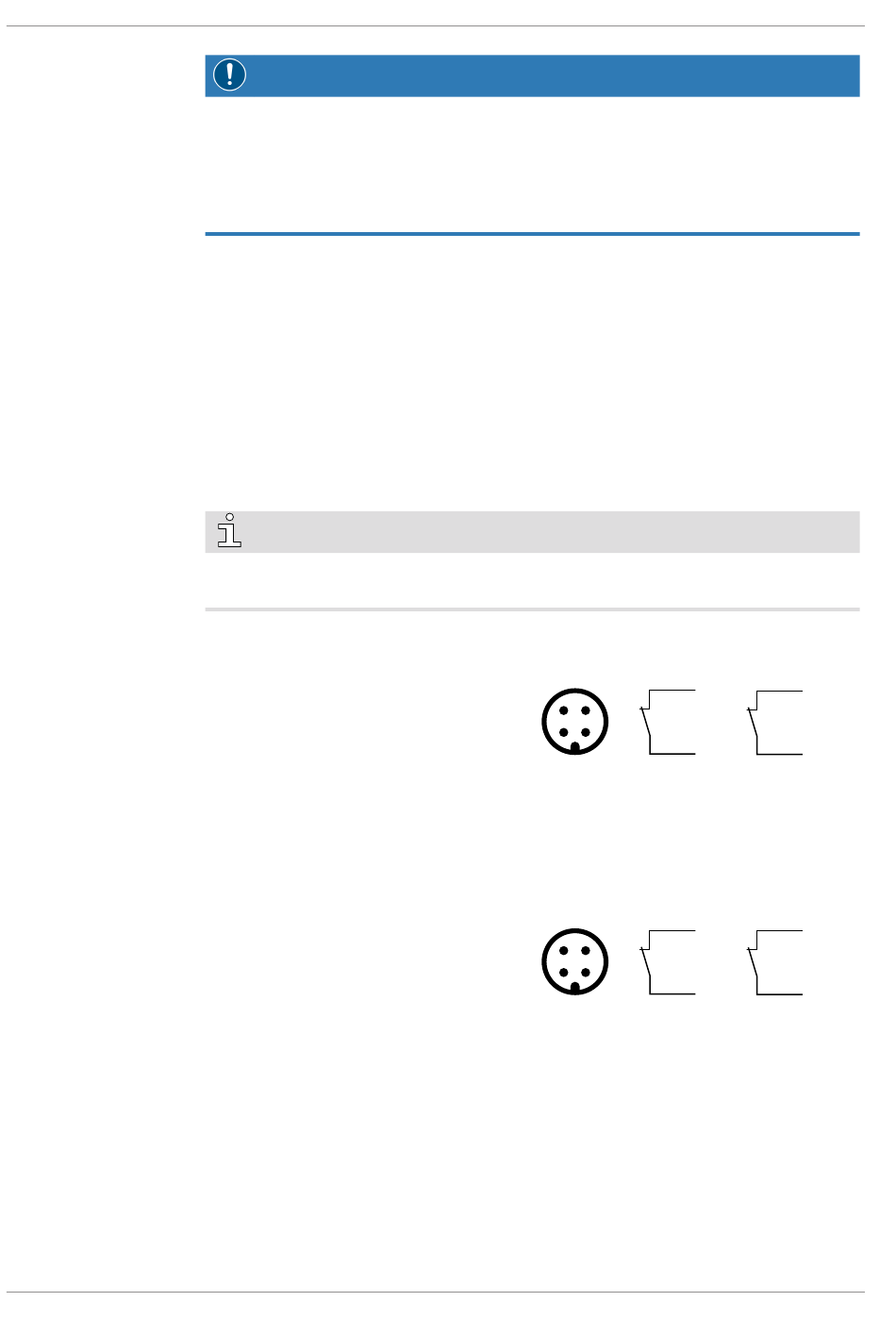

5.5.1 Schéma électrique de l'interrupteur de température "Gaz"
5.5.2 Schéma électrique de l'interrupteur de température
16 / 32
AVIS
Mauvais sens de rotation.
Risque d'endommager la machine!
• Faire fonctionner la machine dans le mauvais sens de rotation peut rapidement dé-
truire la machine! Avant de la démarrer, s'assurer que la machine fonctionne dans le
bon sens.
• Déterminer le sens de rotation désiré avec la flèche (collée ou gravée).
• Actionner un très bref instant le moteur.
• Regarder les ailes du ventilateur du moteur et déterminer le sens de rotation juste
avant que le ventilateur ne s'arrête.
Si le sens de rotation du moteur doit être modifié :
• Inverser deux des fils du moteur.
surveillance
NOTE
Afin d'éviter de potentielles fausses alarmes, Busch recommande de configurer le sys-
tème de contrôle avec un délai de temporisation d'au moins 20 secondes.
N° d'art. : 0651 563 747
Connecteur : M12x1, 4-pin
Données électriques :
U = ≤ 250 V AC/DC (50/60 Hz) ; I = ≤ 1 A
Point de commutation :
T pin 1 + 2 = 110 °C
1
"Huile" (en option)
N° d'art. : 0651 563 747
Connecteur : M12x1, 4-pin
Données électriques :
U = ≤ 250 V AC/DC (50/60 Hz) ; I = ≤ 1 A
Point de commutation :
T pin 1 + 2 = 110 °C*
1
T pin 3 + 4 = 130 °C*
2
* La valeur du point de commutation dépend du type d'huile. Consulter la rubrique
Huile [► 30].
4 3
1 2
T
1
1 = Brun ; 2 = Blanc ;
3 = Bleu ; 4 = Noir
4 3
1 2
T
1
1 = Brun ; 2 = Blanc ;
3 = Bleu ; 4 = Noir
0870565413_RA0750A_A0001_IM_fr
1 3
T
2
2 4
1
3
T
2
2
4
