Raccordement Électrique; Raccordement Électrique Du Variateur De Fréquence (Version 50 Hz); Schéma Électrique Du Variateur De Fréquence; Raccordement Électrique Du Moteur Triphasé (Version 60 Hz) - BUSCH R 5 Notice D'instructions

5 | Installation
5.4 Raccordement électrique
5.4.1 Raccordement électrique du variateur de fréquence

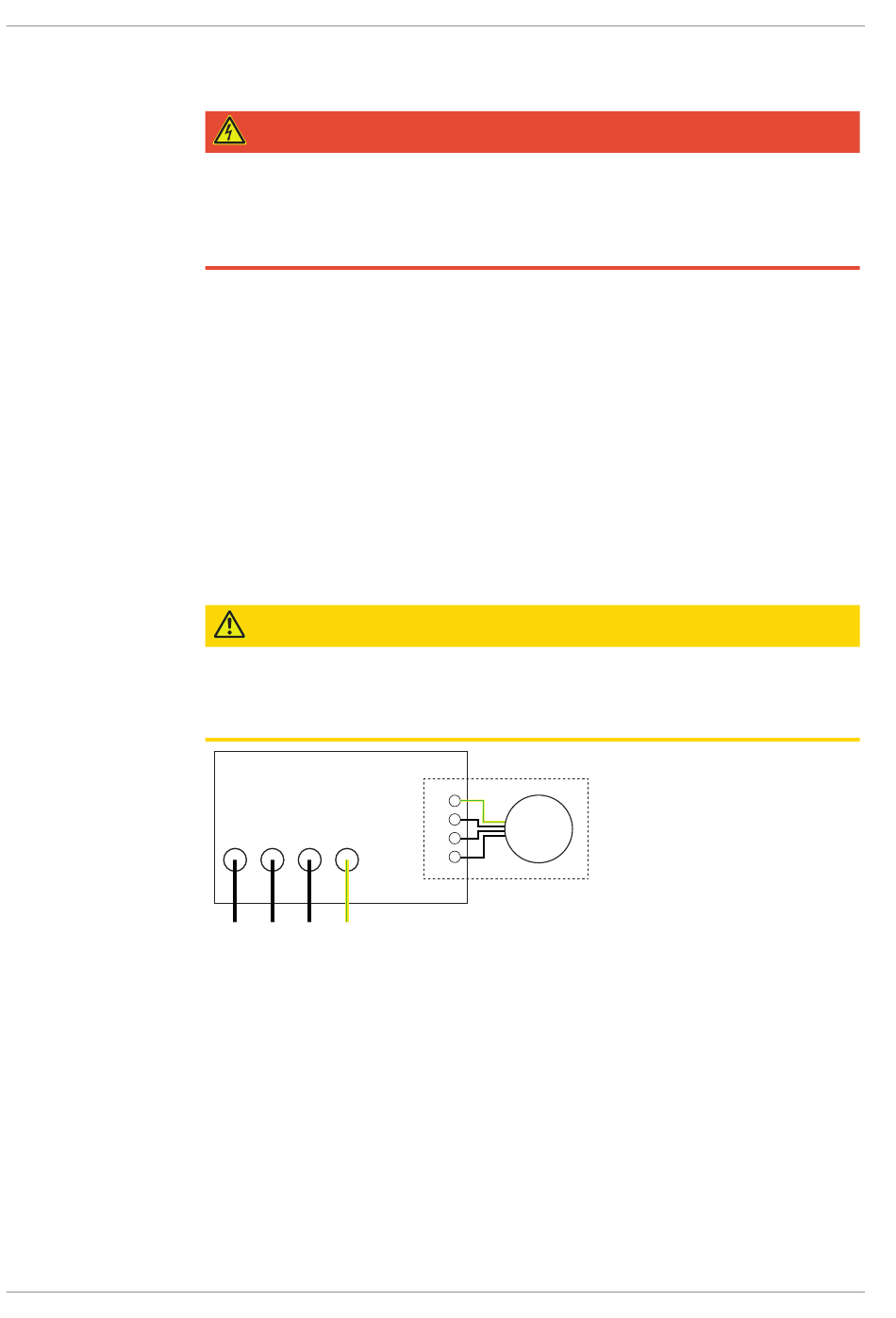

5.4.2 Schéma électrique du variateur de fréquence
5.4.3 Raccordement électrique du moteur triphasé (version
14 / 32
DANGER
Fils sous tension.
Risque de choc électrique.
• Toute intervention sur l'installation électrique doit être exécutée uniquement par du
personnel qualifié.
(version 50 Hz)
• S'assurer que l'alimentation du variateur est compatible avec les données figurant sur
la plaquette signalétique du variateur de fréquence.
• S'assurer que le moteur de la machine ne sera pas perturbé par des interférences élec-
triques ou électromagnétiques; en cas de doutes, demandez conseil à votre représen-
tant Busch.
• Brancher la mise à la terre.
• Brancher le variateur de fréquence (VFD).
ATTENTION
La machine peut démarrer immédiatement dès la mise sous tension.
Risque de démarrage accidentel !
• S'assurer qu'un démarrage n'entraînera pas de situation dangereuse.
VFD
L1 L2 L3 PE
60 Hz)
• S'assurer que l'alimentation du moteur est compatible avec les données figurant sur la
plaquette signalétique du moteur.
• L'installation électrique doit être conforme aux normes nationales et internationales en
vigueur.
• Prévoir un interrupteur de sectionnement verrouillable sur la ligne électrique de sorte
que la machine soit complètement sécurisée pendant les tâches de maintenance.
• Protéger le moteur contre les surcharges conformément à la norme EN 60204-1.
• Busch recommande d'installer un disjoncteur à "courbe D".
PE
M
L1
L2
L3
Déjà câblé
