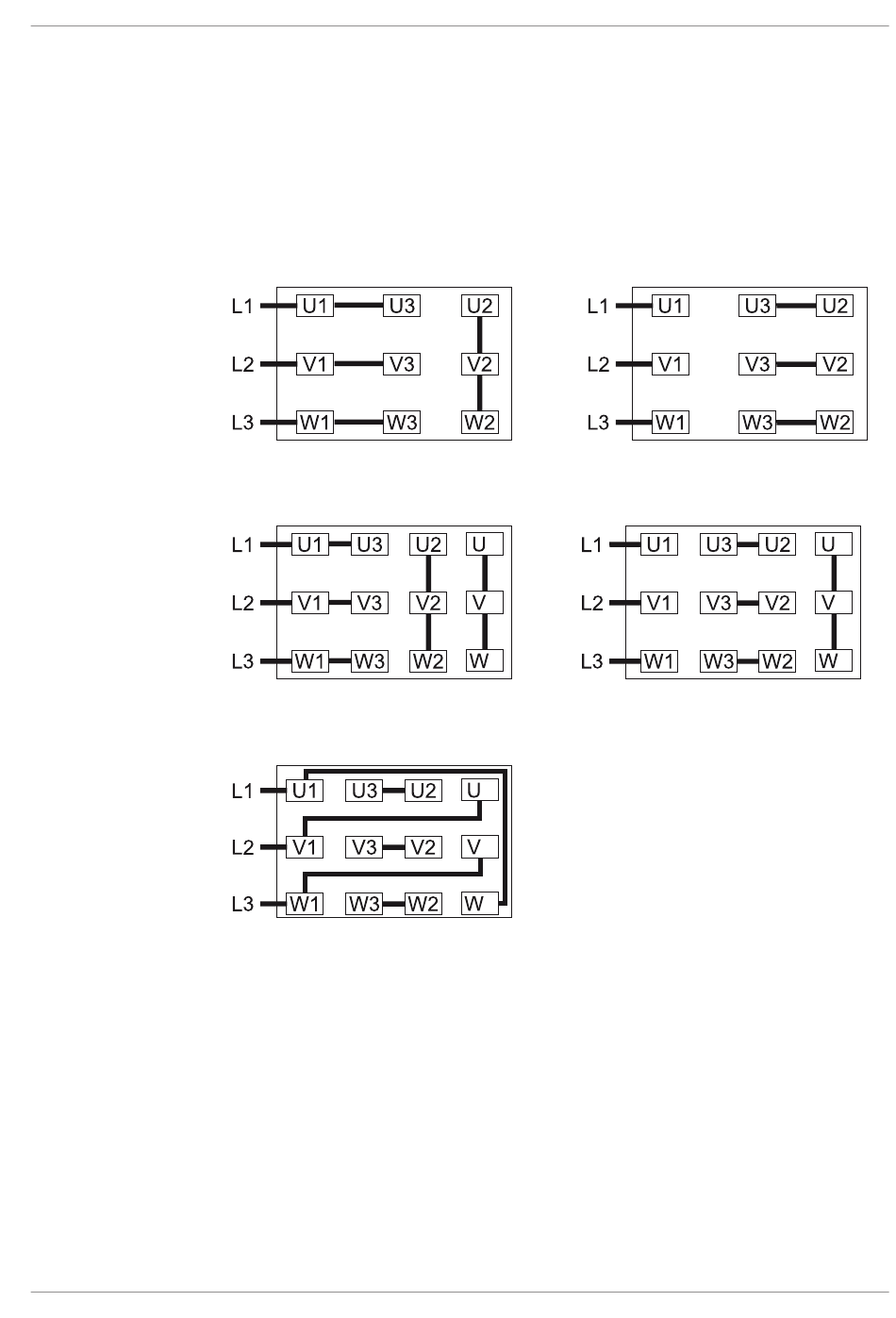

5.4.1 Schémas électriques pour moteur triphasé
Instruction Manual R5 RD 0200-0360 A_FR_fr
• Déterminer le sens de rotation souhaité avec la flèche (collée ou gravée).
• Faire fonctionner le moteur brièvement.
Si le sens de rotation du moteur doit être modifié :
• Inverser deux des fils de phase du moteur.
Connexion en étoile double, moteur
multi-tension à 9 pôles (basse tension) :
Connexion en étoile double, moteur
multi-tension à 12 pôles (basse tension) :
Connexion en triangle, moteur multi-
tension à 12 pôles (moyenne tension) :
Connexion en étoile, moteur multi-ten-
sion à 9 pôles (haute tension) :
Connexion en étoile, moteur multi-ten-
sion à 12 pôles (haute tension) :
4
4
4
4
4
4
Installation | 5
4
4
4
15 / 32
