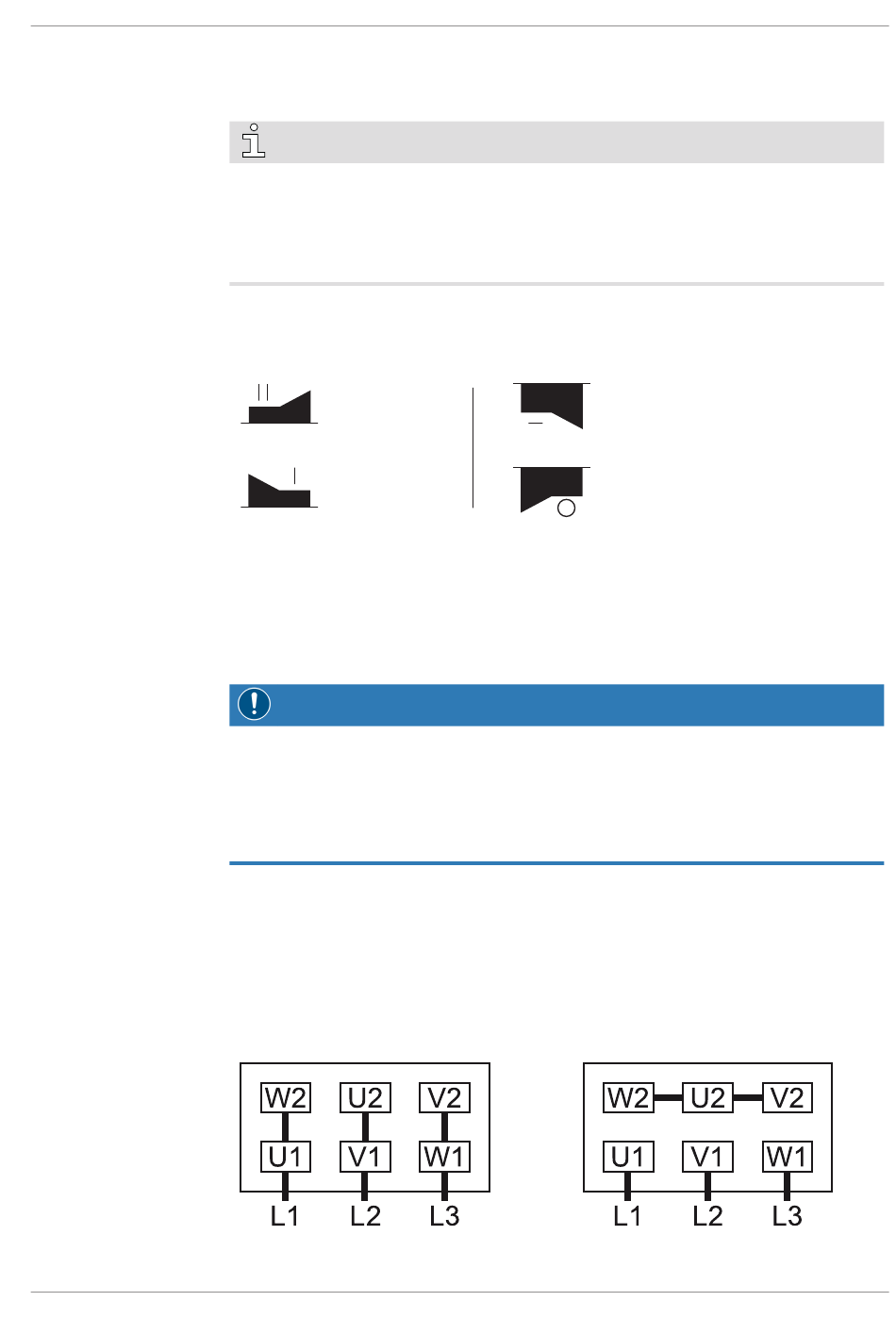

5.4.2 Schémas électriques pour moteur triphasé
Instruction Manual ZEBRA RH 0003-0021 B_FR_fr
• Brancher le moteur directement sur le raccord secteur (MC).
Type de connecteur : EN 60320-C13 (prise CA européenne incluse)
NOTE
La classe de tension est réglée par défaut en usine, pour une utilisation de 200 à 240 V.
Si le moteur doit par exemple fonctionner avec une tension de 100 à 120 V :
• Ouvrir le bornier du moteur (MTB).
• Modifier la position de commutation (voir l'illustration suivante).
Commutateur de classe de tension
pour :
RH 0003 B et RH 0021 B
200-240 V
100-120 V
• Brancher le moteur en respectant le schéma électrique suivant :
Connecteur :
– Bornier (Alimentation ► fil M4 ; Terre ► fil M5)
AVIS
Mauvais sens de rotation
Risque d'endommager la machine !
• Faire fonctionner la machine dans le mauvais sens de rotation peut rapidement
détruire la machine ! Avant de la démarrer, s'assurer que la machine fonctionne dans
le bon sens.
• Déterminer le sens de rotation souhaité avec la flèche (collée ou gravée).
• Faire fonctionner le moteur brièvement.
Si le sens de rotation du moteur doit être modifié :
• Inverser deux des fils de phase du moteur.
Connexion en triangle (basse tension) :
Commutateur de classe de
tension pour :
RH 0010 B et RH 0015 B
200-240 V
100-120 V
Connexion en étoile (haute tension) :
Installation | 5
13 / 28
