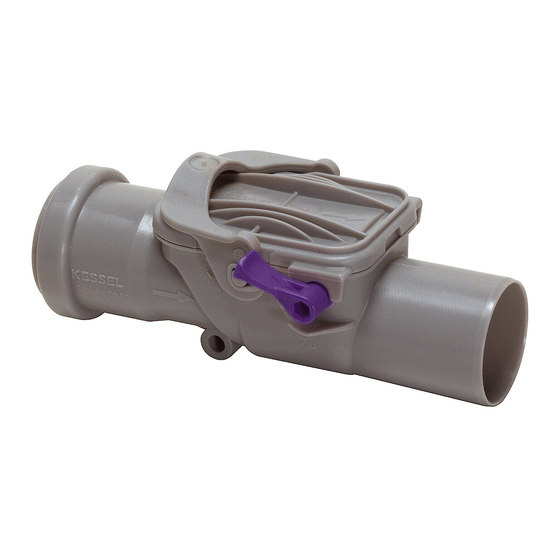

EINBAU- UND BEDIENUNGSANLEITUNG

KESSEL - Rückstauverschluss Staufix

KESSEL-Hochwasserschieber Staufix

KESSEL - Einfachrückstauverschluss

Staufix

Für fäkalienfreies Abwasser

Zum Einbau in durchgehende Rohrleitungen

Bei Rückstau / Hochwasser selbsttätig schließende

Klappen

Einfaches Auswechseln von Verschleißteilen

Optimale Rohrreinigung

Hochwasserschieber und Einfachrückstauverschluss

nachrüstbar zum Rückstaudoppelverschluss nach

DIN EN 13564 Typ 2

Sach.Nr.: 091-040

Sommaire des Matières pour Kessel Staufix

Page 1 All manuals and user guides at all-guides.com EINBAU- UND BEDIENUNGSANLEITUNG ® KESSEL - Rückstauverschluss Staufix ® KESSEL-Hochwasserschieber Staufix KESSEL - Einfachrückstauverschluss Staufix ® Für fäkalienfreies Abwasser Zum Einbau in durchgehende Rohrleitungen Bei Rückstau / Hochwasser selbsttätig schließende Klappen Einfaches Auswechseln von Verschleißteilen Optimale Rohrreinigung Hochwasserschieber und Einfachrückstauverschluss...
Page 2 all-guides.com...
Page 3 1.2 Aufbau.......................... Seite 2. Einbau ............................. Seite 3. Inspektion ............................. Seite 4. Wartung 4.1 Halbjährliche Reinigung von Hochwasserschieber und Einfachrückstauverschluss... Seite 4.2 Halbjährliche Wartung der Rückstauverschlüsse durch Fachbetrieb ......Seite 5. Umrüstbarkeit, Ersatzteile, Zubehör ............................. Seite 6. Gewährleistung ............................. Seite KESSEL...
Page 4 All manuals and user guides at all-guides.com 1. Allgemein 1.1 Verwendung Es ist empfehlenswert, bei längeren Betriebs- Der KESSEL-Hochwasserschieber Staufix ® KESSEL-Rückstauverschluss, KESSEL-Hoch- (Seite 4, Abb. ) besteht aus dem Grund- unterbrechungen den Notverschluss geschlos- wasserschieber und KESSEL-Einfachrück- sen zu halten.
Page 5 Es ist darauf zu achten, dass nach Beendi- und Einfachrückstauverschluss sind einmal schieber ist der Notverschluss zu überprü- gung der Inspektion der Notverschluss geöff- monatlich vom Betreiber oder von dessen fen, indem er mit der Hand mehrmals geöffnet net ist. Beauftragten zu inspizieren. und geschlossen wird. KESSEL...
Page 6 Alle Teile reinigen Muttern am Verriegelungsdeckel lö- Muttern am Verschlussdeckel lösen und Dichtungen und Dichtflächen überprüfen sen, Deckel abnehmen Deckel abnehmen (und ggf. durch Original-KESSEL-Ersatz- Dichtung am zusätzlichen Prüfver- Zusätzliches Prüfverschluss-Einschiebe- teile austauschen) schluss-Einschiebeteil mit Gleitmittel teil in Abflussöffnung herausnehmen...
Page 7 All manuals and user guides at all-guides.com 5. Umrüstbarkeit, Ersatzteile, Zubehör Der KESSEL-Einfachrückstauverschluss ist mit Der KESSEL-Hochwasserschieber ist mit Für Rückstauverschluss, Hochwasser- dem zusätzlichen „Spreizrohr“ und dem „Verriege- einem zusätzlichen „Einschiebeteil“ zum Rück- schieber und Einfachrückstauverschluss lungsdeckel“ einfach zum Rückstaudoppel- staudoppelverschluss nach DIN EN 13564 sind folgende Ersatzteile erhältlich:...
