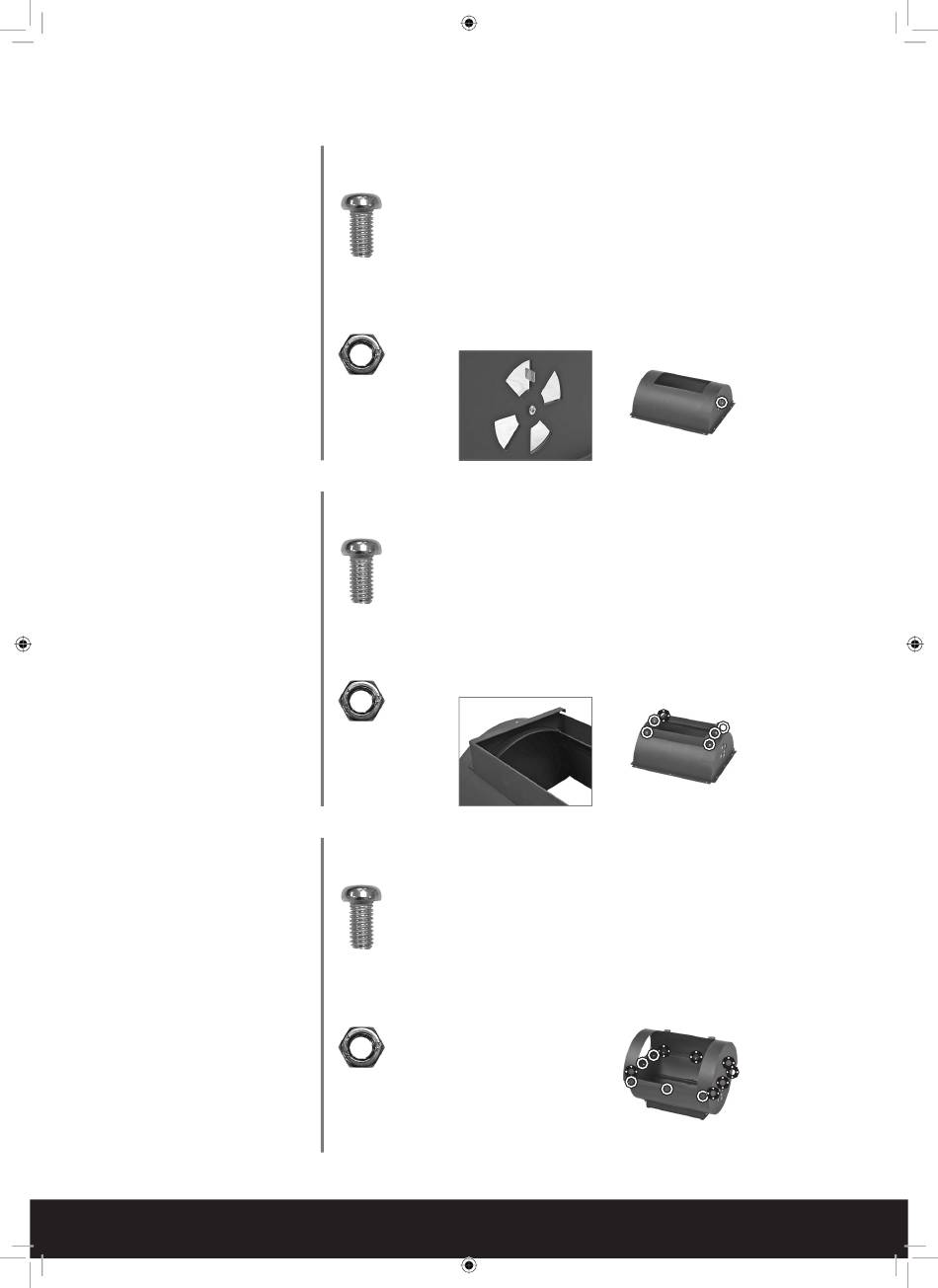

Montage
Onderste smoker-vuurbak 1x
Ventilatiekanaal 1x
Schroef M6x12 1x
Moer M6 1x
Bevestig de ventilatie van binnen
aan de onderste smoker-vuurbak
met 1 M6x12 schroef en 1 M6 moer.
Adapter aslade 1x
Schroef M6x12 6x
Moer M6 6x
Bevestig de aslade-adapter aan
de onderste smoker-vuurbak met
6 M6x12 schroeven en 6 M6 moeren.
Zorg ervoor dat het open gedeelte
van de aslade-adapter naar achte-
ren wijst, terwijl de ventilatie zich
aan de rechterkant bevindt.
Bovenste smoker-vuurbak 1x
Schroef M6x12 12x
Moer M6 12x
Zet de gemonteerde onderste
smoker-vuurbak op de kop en plaats
hem op de aslade-adapter.
Bevestig de bovenste smoker-
vuurbak aan de onderste smoker-
vuurbak met 12 M6x12 schroeven en
12 M6 moeren.
Zorg ervoor dat de ventilatie zich
aan de rechterkant bevindt.
