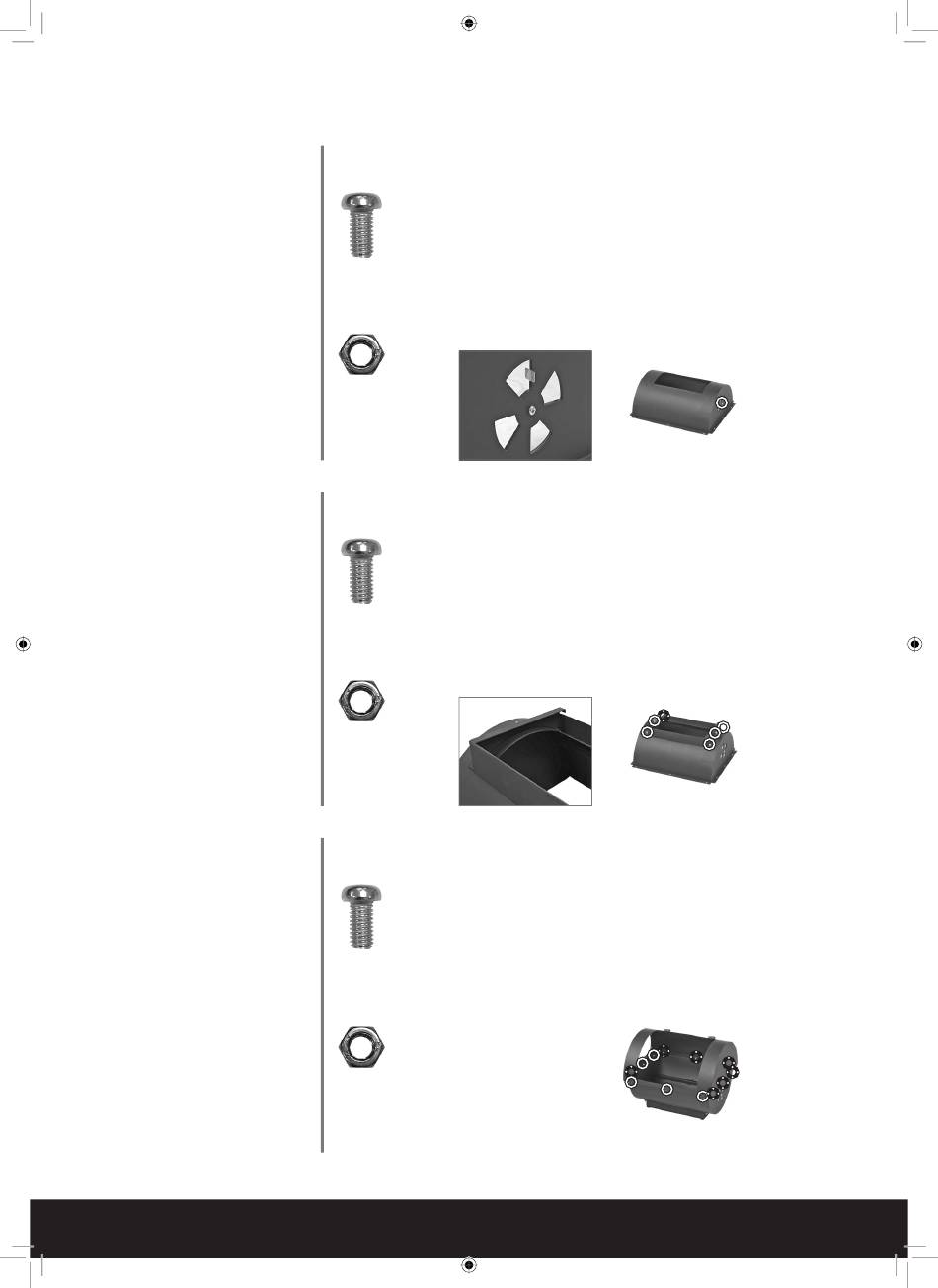

Montaj
Focar de jos afumătoare 1x
Orificiu de ventilaţie 1x
Şurub M6x12 1x
Piuliţă M6 1x
Montaţi orificiul de ventilaţie la
focarul de jos al afumătoarei din
interior, folosind 1 şurub M6x12 şi 1
piuliţă M6.
Adaptor tavă pentru cenuşă 1x
Şurub M6x12 6x
Piuliţă M6 6x
Montaţi adaptorul tăvii pentru
cenuşă la focarul de jos al afumă-
toarei, utilizând 6 şuruburi M6x12 şi
6 piuliţe M6.
Asiguraţi-vă că secţiunea deschisă
a adaptorului tăvii pentru cenuşă
este orientată spre spate, în timp
ce orificiul de ventilaţie este orien-
tat pe partea dreaptă.
Focar de sus afumătoare 1x
Şurub M6x12 12x
Piuliţă M6 12x
Întoarceţi ansamblul focarului de
jos al afumătoarei cu partea de sus
în jos şi lăsaţi-l pe adaptorul tăvii
pentru cenuşă.
Montaţi focarul de sus al afumătoa-
rei pe focarul de jos al afumătoarei,
utilizând 12 şuruburi M6x12 şi 12
piuliţe M6.
Asiguraţi-vă că orificiul de ventila-
ţie este orientat pe partea dreaptă.
