MESURES DE TENSIONS AC
AVERTISSEMENT : Risque d'électrocution. Les embouts de la sonde peuvent ne pas être assez longs pour
entrer en contact avec les parties sous tension à l'intérieur de certaines prises de courant de 240 V pour
certains appareils, car les contacts sont enfoncés profondément dans les prises. En conséquence, la lecture
peut donc indiquer 0 volt alors que la prise de courant est sous tension. Assurez‐vous que les embouts de
la sonde touchent les points de contact en métal situés dans la prise avant d'en conclure que la prise n'est
pas sous tension.
ATTENTION : Ne mesurez pas les tensions AC si un moteur sur le circuit est mis SOUS ou HORS tension.
Des fortes surtensions pourraient se produire et risquer d'endommager l'appareil.

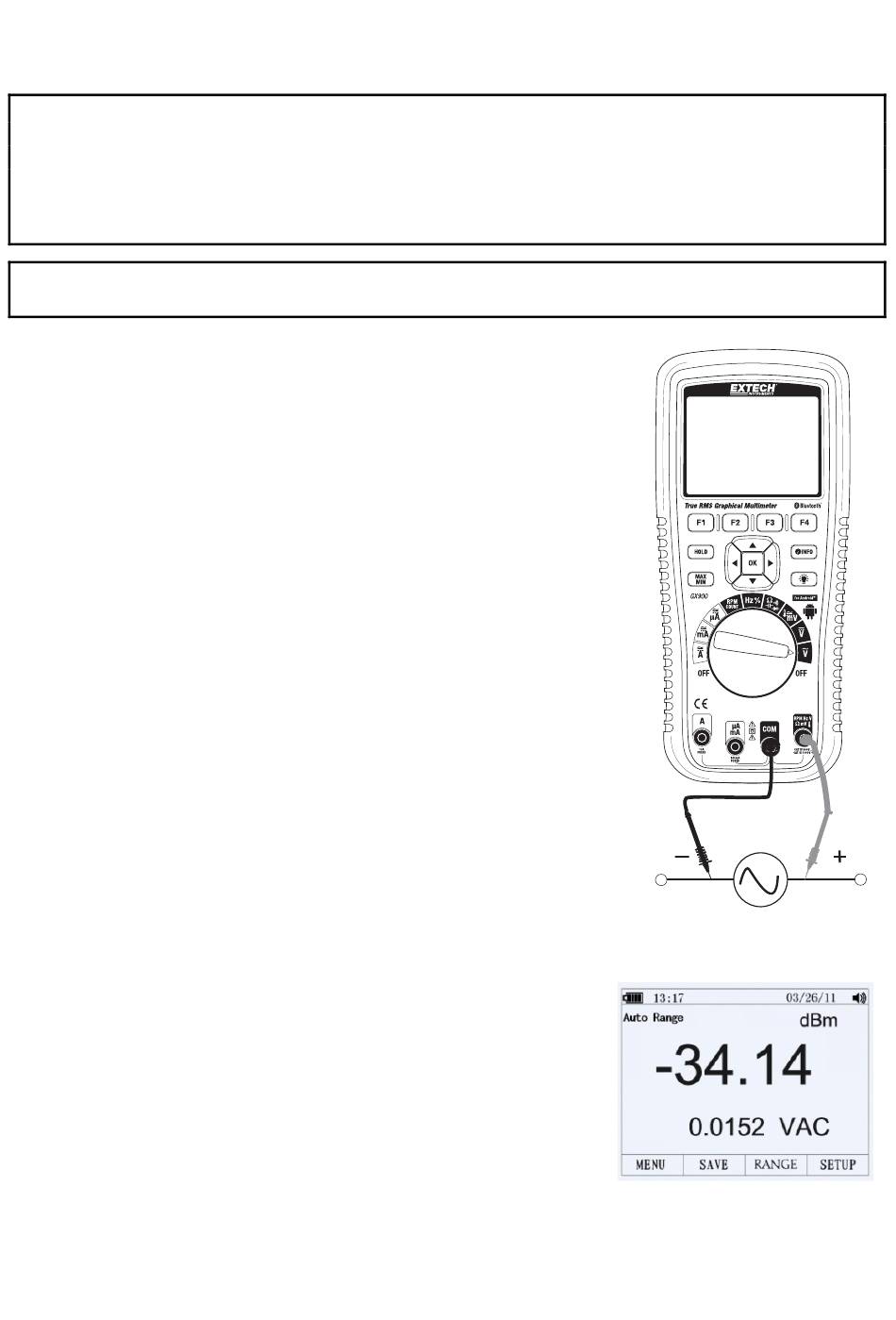

1. Positionnez le commutateur de fonctions sur V~.
Insérez la fiche banane du fil d'essai noir dans la prise
2.
d'entrée négative « COM ». Insérez la fiche banane du fils
d'essai rouge dans la prise positive « V ».
Mettez l'embout de la sonde d'essai noire en contact
3.
avec le côté neutre du circuit. Mettez l'embout de la
sonde d'essai rouge en contact avec le côté « sous
tension » du circuit.
Lisez la tension qui s'affiche sur l'écran.
4.
MESURES AC en dBm/dBV
L'appareil est capable d'afficher la tension AC en tant que
valeur dB ; relative à 1 milli‐watt (dBm), relative à 1 V (dBV) ou
à une valeur de référence personnalisée.
1. Positionnez le commutateur de fonctions sur V~.
2. Appuyez sur le bouton F1 (MENU) sur l'écran LCD, puis
naviguez jusqu'au champ dBm/dBV à l'aide des boutons
fléchés, puis appuyez sur OK.
3. Naviguez jusqu'à l'élément du menu étiqueté dBm, puis appuyez sur OK.
Insérez la fiche banane du fil d'essai noir dans la prise
4.
d'entrée négative « COM ». Insérez la fiche banane
du fils d'essai rouge dans la prise positive « V ».
Mettez l'embout de la sonde d'essai noire en contact
5.
avec le côté neutre du circuit. Mettez l'embout de la
sonde d'essai rouge en contact avec le côté « sous
tension » du circuit.
6. Relevez le dBm indiqué dans la zone d'affichage principal, puis lisez la tension qui
s'affiche dans la zone d'affichage secondaire.
