MESURES DE LA CAPACITÉ
AVERTISSEMENT : Pour éviter tout risque d'électrocution, coupez l'alimentation de l'appareil testé, puis
déchargez tous les condensateurs avant de prendre des mesures de capacité. Retirez les piles, puis
débranchez les cordons d'alimentation.

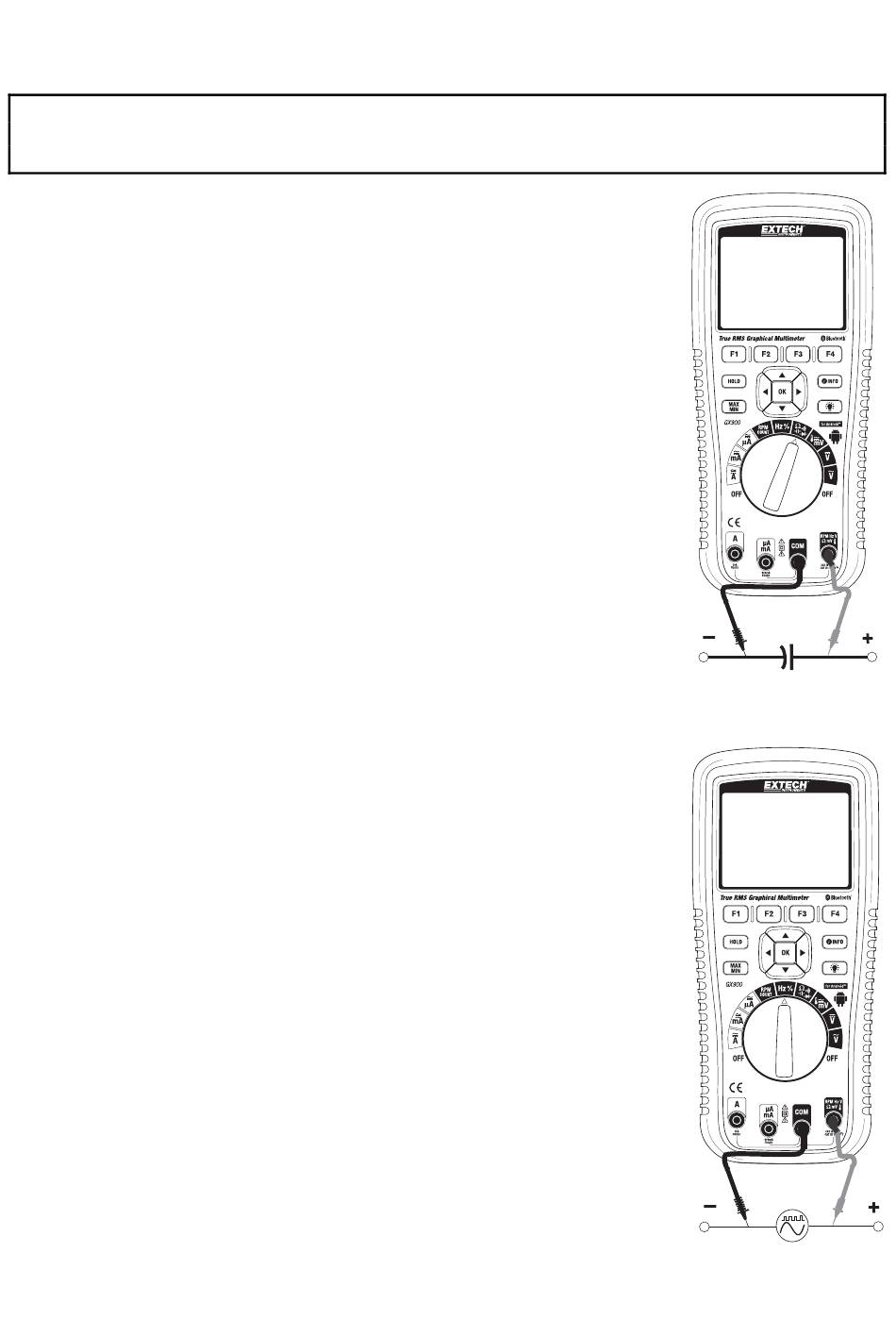

1. Positionnez le commutateur rotatif de fonctions sur CAP.
2. Appuyez sur le bouton F1 (MENU), déplacez le sélecteur de
menu jusqu'à l'élément étiqueté CAPACITANCE, puis appuyez
sur le bouton OK.
3. Sélectionnez CAPACITANCE, puis appuyez sur la touche OK.
4. Insérez la fiche banane du fil d'essai noir dans la prise
d'entrée négative « COM ».
5. Insérez la fiche banane du fil d'essai rouge dans la prise
positive « V ».
6. Placez les fils d'essai sur le condensateur à tester.
7. Lisez la valeur de la capacité qui s'affiche sur l'écran.
MESURES DE LA FRÉQUENCE, DU CYCLE DE SERVICE, DE LA
LARGEUR D'IMPULSION et DE LA PÉRIODE (ÉLECTRONIQUE)
1. Positionnez le commutateur rotatif de fonctions sur
« Hz/% ».
2. Appuyez sur le bouton F1 (MENU), déplacez le sélecteur de
menu jusqu'à l'élément du menu de votre choix
FREQUENCY(Hz), DUTY CYCLE, PULSE WIDTH ou PERIOD, puis
appuyez sur le bouton OK.
3. Insérez la fiche banane du fil d'essai noir dans la prise
négative COM et la fiche banane du fil d'essai rouge dans la
prise positive Hz.
4. Mettez les embouts de la sonde d'essai en contact avec le
circuit testé.
5. Lisez la mesure qui s'affiche sur l'écran.
