NINFA 32 MCS
4. Caractéristiques et données techniques

4.1 Dimensions et raccordements

1 = Départ installation chauffage
2 = Sortie eau sanitaire
3 = Arrivée gaz
4 = Entrée eau sanitaire
5 = Retour installation chauffage
6 = Vidange soupape de sûreté
FR
All manuals and user guides at all-guides.com
315

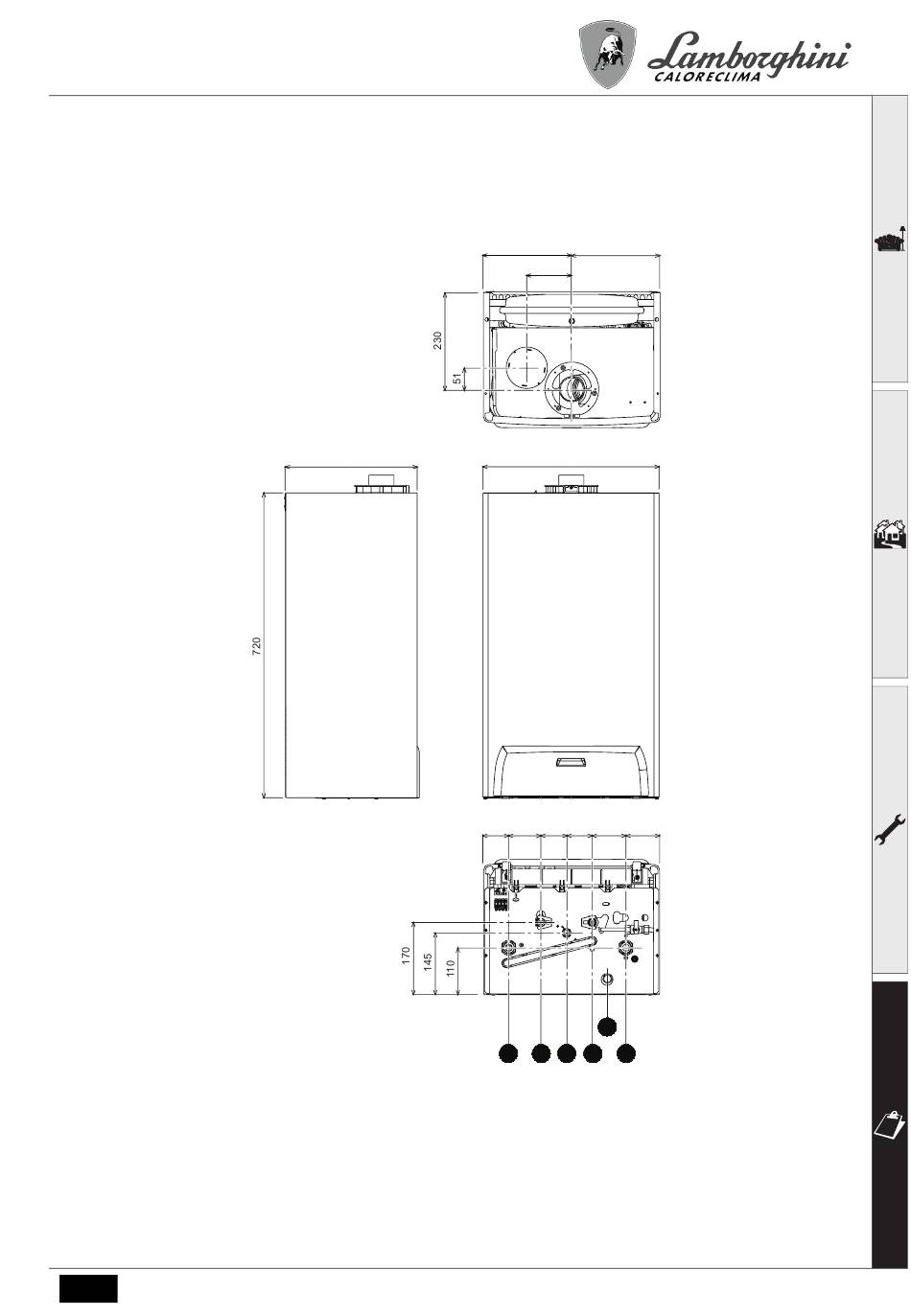

fig. 27 - Dimensions et raccordements
cod. 3540G180 - 02/2008 (Rev. 00)
=
=
107
420
60 76,5 61,5 61 80,5 80,5
6
1 2 3 4 5
89
