4.6 Esquema eléctrico
16 Ventilador
32 Circulador água quente sanitária
42 Sensor temperatura água quente sanitária
43 Pressóstato de ar
44 Válvula de gás
47 Modureg
72 Termóstato ambiente (Opção)
B
Antes de ligar o termóstato ambiente ou o controlo remoto, retire o comutador de derivação (jumper) da régua
de terminais
156
All manuals and user guides at all-guides.com

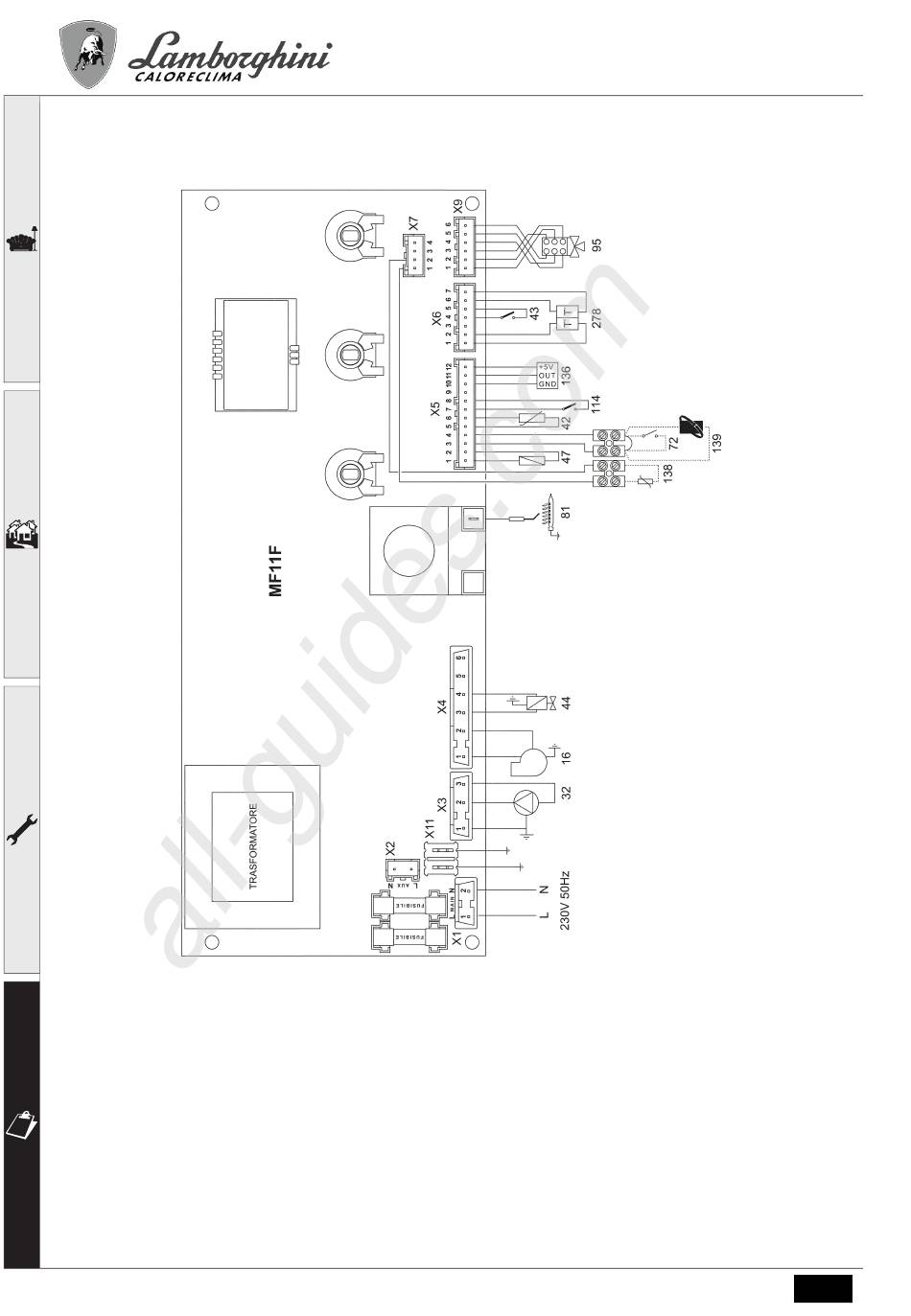

fig. 30 - Esquema eléctrico
cod. 3540G180 - 02/2008 (Rev. 00)
NINFA 32 MCS
81 Eléctrodo de ignição/medição
95 Válvula de desvio
114 Pressóstato de água
136 Medidor de caudal
138 Sonda externa
139 Crontrolo remoto - Opentherm (Opção)
278 Sensor duplo (Segurança + aquecimento)
PT
