NINFA 32 MCS

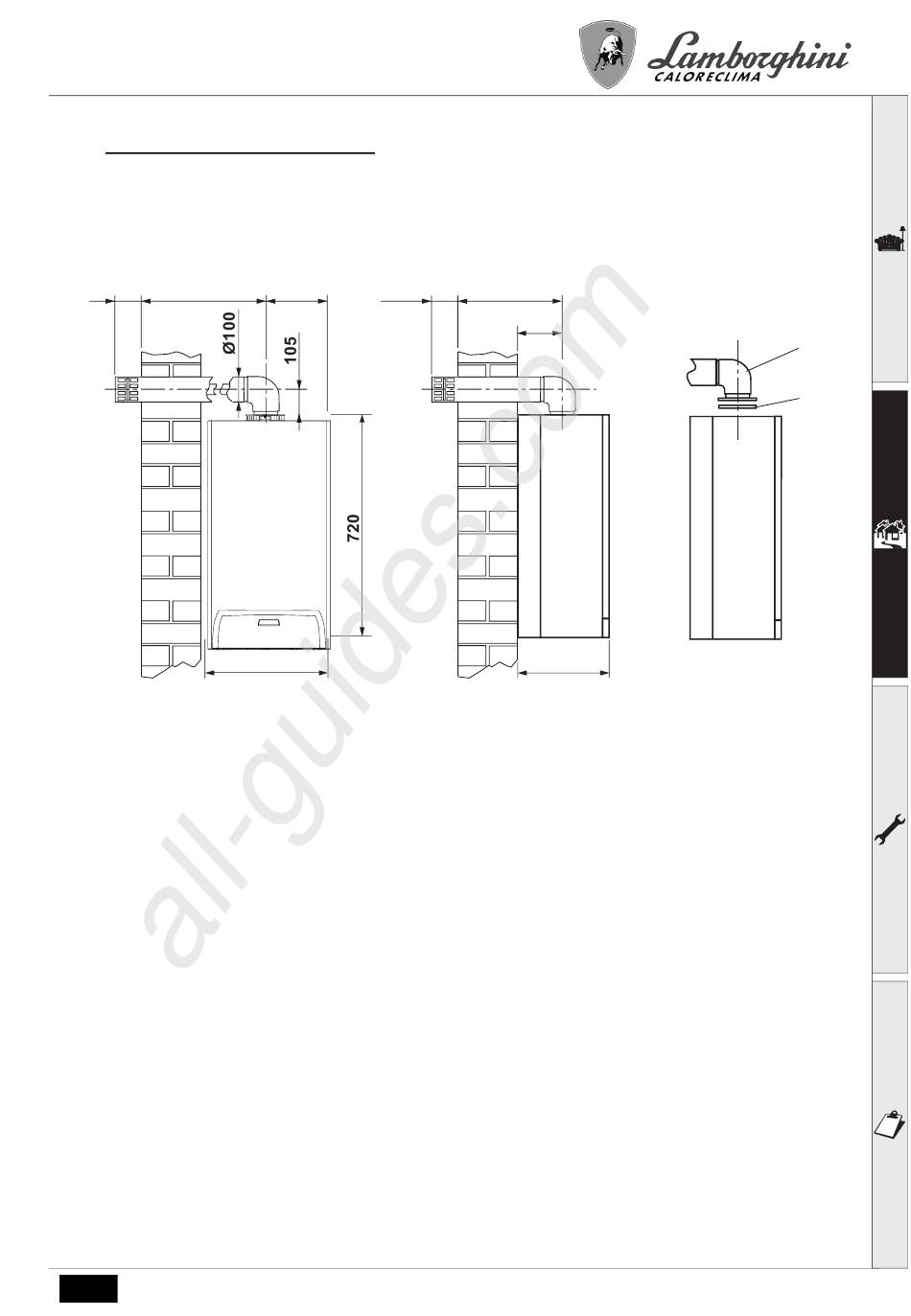

Σύνδεση με ομοαξονικούς σωλήνες
Τοποθετήστε την ομοκεντρική γωνία με την επιθυμητή κατεύθυνση και στη συνέχεια προσαρμόστε την τσιμούχα
στεγανότητας και εγκαταστήστε το διάφραγμα (όταν είναι αναγκαίο). Τοποθετήστε τους σωλήνες αναρρόφησης και
απαγωγής των καυσαερίων τηρώντας τις αποστάσεις του σχετικού σχεδίου εγκατάστασης. Ο σωλήνας απαγωγής
καυσαερίων πρέπει να έχει ελαφρά κλίση προς τα έξω.
Μέγ. μήκος ΟΜΟΚΕΝΤΡΙΚΟΣ ΣΩΛΗΝΑΣ 3 m + γωνία
100
Max. 3000
A Απαγωγή
B Διάφραγμα καυσαερίων
EL
All manuals and user guides at all-guides.com
100
235
420
cod. 3540G180 - 02/2008 (Rev. 00)
Max. 3000
230
320
εικ. 21
A
B
