NINFA 32 MCS

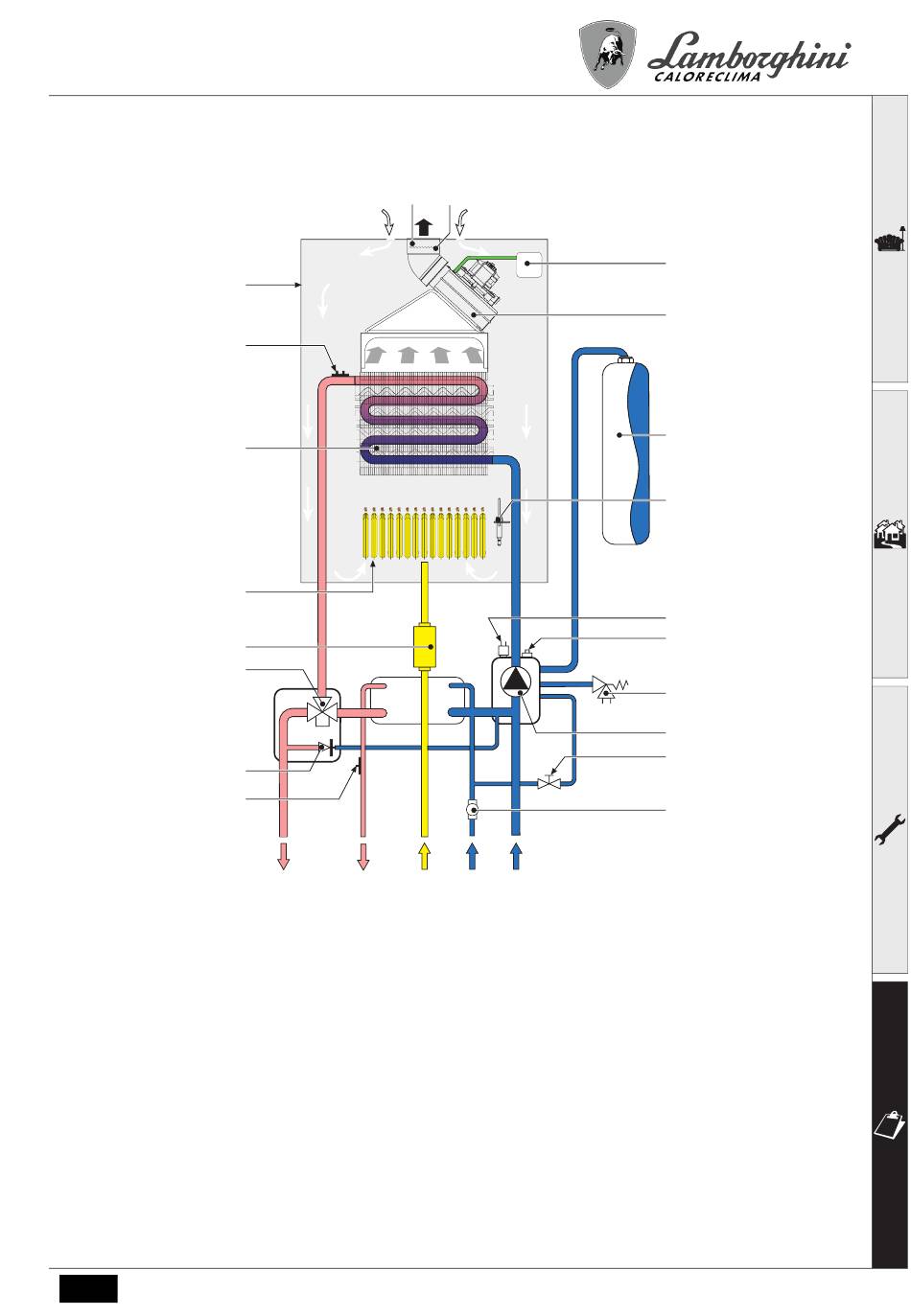

4.3 Circuito hidráulico
278
27
20
44
95
241
42
5 Câmara estanque
7 Entrada do gás
8 Saída da água quente sanitária
9 Entrada da água quente sanitária
10 Saída do circuito
11 Retorno do circuito
14 Válvula de segurança
16 Ventilador
20 Grupo dos queimadores
27 Permutador de cobre para aquecimento e água
quente sanitária
29 Colector de saída de fumos
32 Circulador do circuito de aquecimento
36 Purga automática do ar
42 Sensor de temperatura da água quente sanitária
PT
All manuals and user guides at all-guides.com
29
5
10 8
fig. 29 - Circuito hidráulico
cod. 3540G180 - 02/2008 (Rev. 00)
187
-
+
7 9 11
43 Pressóstato de ar
44 Válvula de gás
56 Depósito de expansão
74 Torneira de enchimento do circuito
81 Eléctrodo de ignição e medição
95 Válvula de desvio
114 Pressóstato de água
136 Fluxómetro
187 Diafragma de fumos
241 By-pass automático
278 Sensor duplo (Segurança + Aquecimento)
43
16
56
81
114
36
14
32
74
136
